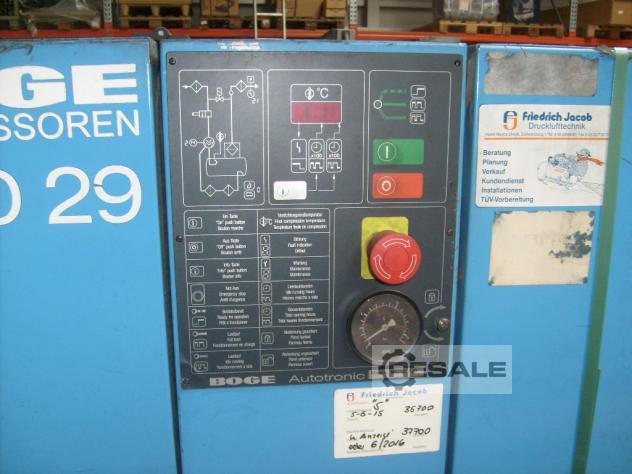

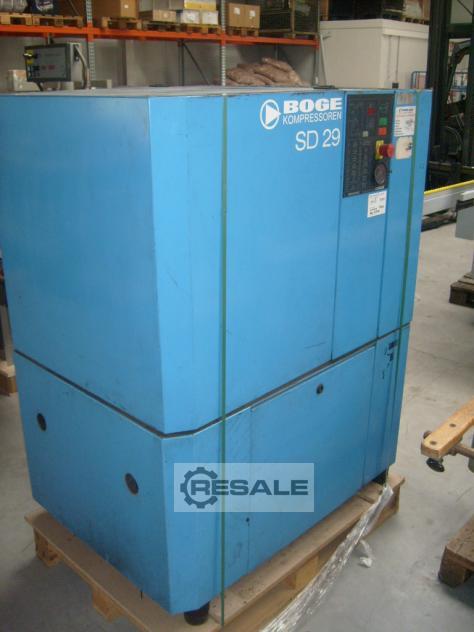

螺杆压缩机 BOGE SD29

尺寸
– 高度（隔音） [毫米] 930
– 高度 （超级隔音） [毫米] 2120
– 宽度 （隔音/超隔音） [毫米] 1200
– 深度 （隔音/超隔音） [毫米] 980

重量
– 隔音 [公斤] 315
– 超隔音 [公斤] 365

最高声压级 [± 3 dB（A）]
根据 DIN 45635 第 13 部分 86/79
– 沙尔格./ 超稳压绝缘 [分贝（A）]
测量表面尺寸 15/15
搜狐./ 超稳压绝缘 [分贝（A）]
声功率等级 101/94
– 沙尔格./ 超稳压绝缘 [分贝（A）]

压缩机
最终压缩温度 [C] 110
体积流量根据
PN 2 CPTC 2 用于：
– 最大压力 = 8 巴 [立方米/分钟] 3.35
– 最大压力 = 10 巴 [立方米/分钟] 2.85
– 最大压力 = 13 巴 [立方米/分钟] 2，45

发动机
额定功率 [kW] 22
额定转速
– 50 赫兹 [最小-1] 3000
– 60 赫兹 [最小-1] 3600
防护等级 IP 55
易湿性 3 设计
国际标准化组织 F 级

电气连接
电源电压 1） [V] 400
频率 1） [赫兹] 50
最低预拨备 2） [A] 50
推荐的预保护 2） [A] 63

注油量
油箱容积 [l] 18
总油容量 [l] 9
机油补充量
介于最小值 + 最大值 [l] 之间 1，5

进气温度
– 最小值 [C] + 5
– 最大 [C] + 40

冷却空气要求
– 免费安装 [m3/h] 7600
– 带供气和排气管 [m3/h] 3800
– 自由风扇压力 [Pa] 50
– 自由风扇压力 [毫米 WS] 5

电源压力开关 2）
（出厂设置）
– 最大压力 = 18 巴：关断压力 pmax [巴] 8
开关压力 pmin [巴] 7
– 最大压力 = 10 巴： 关闭压力 pmax [巴] 10
开机压力 pmin [巴] 9
– 最大压力 = 13 巴：关断压力 pmax [巴] 13
开机压力 pmin [巴] 12

安全阀
响应压力：
– 最大压力 = 8 巴 [柱] 11
– 最大压力 = 10 巴 [柱] 11
– 最大压力 = 13 巴 [柱] 14

技术数据取决于实际设备
