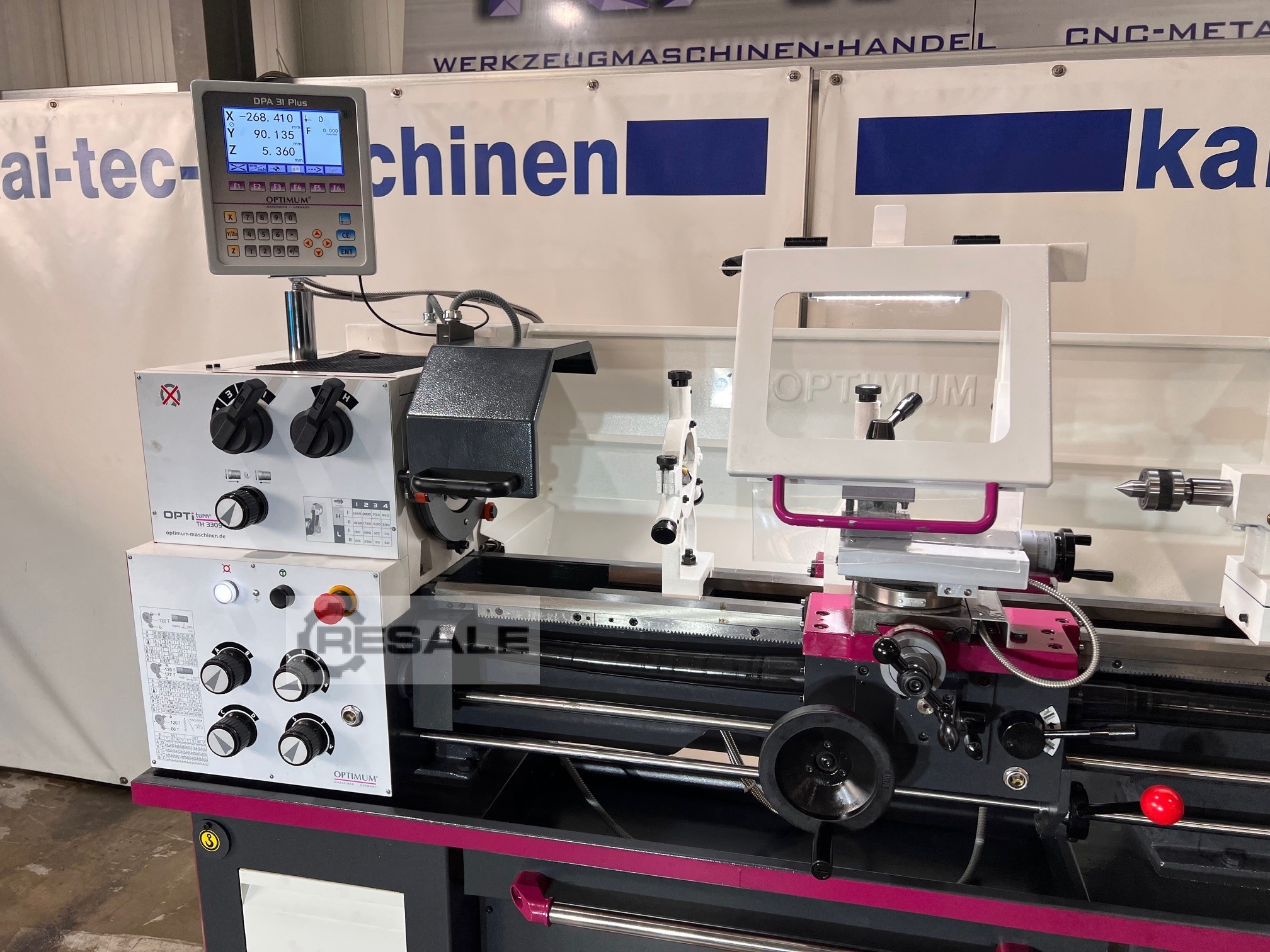

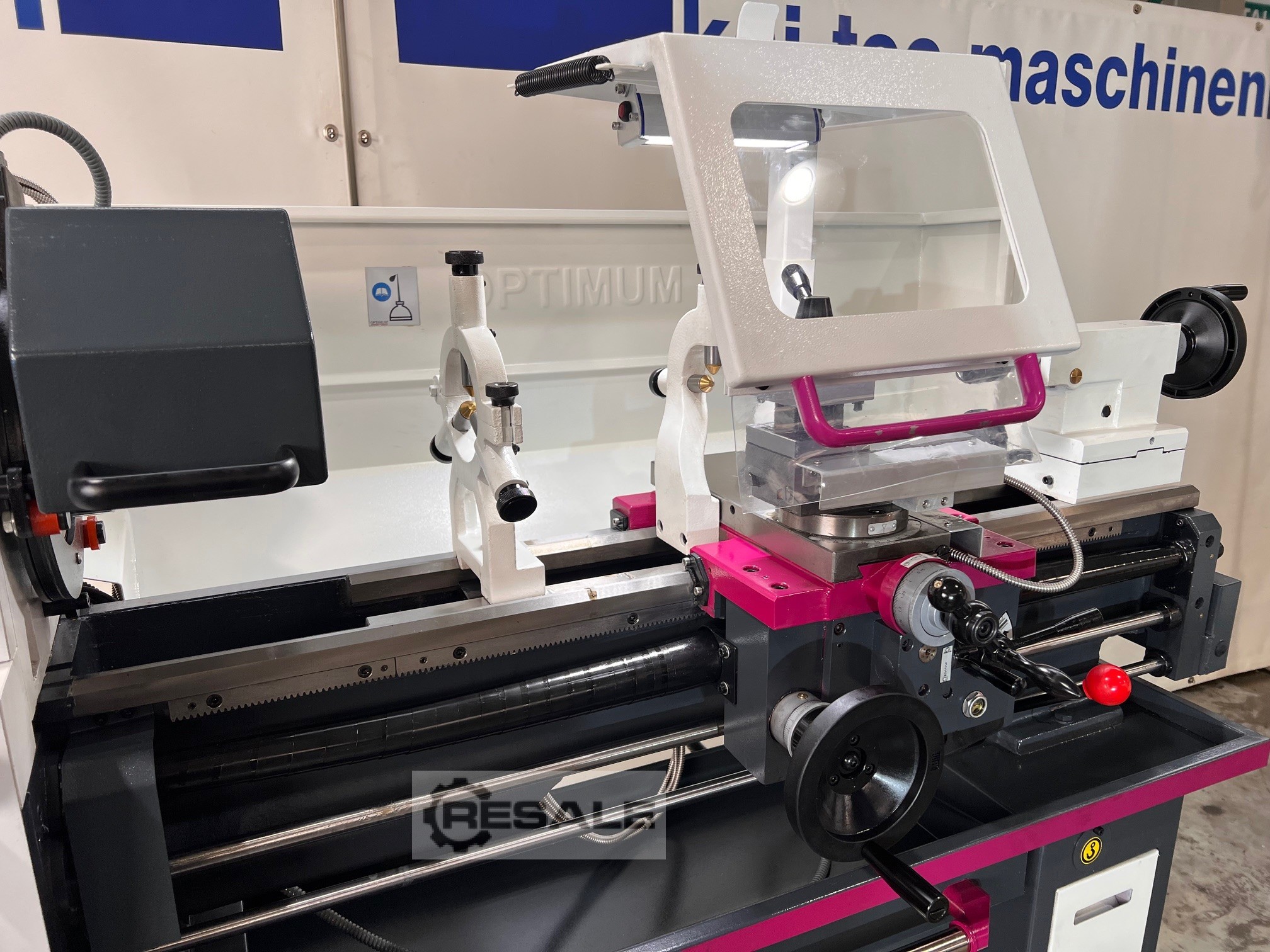

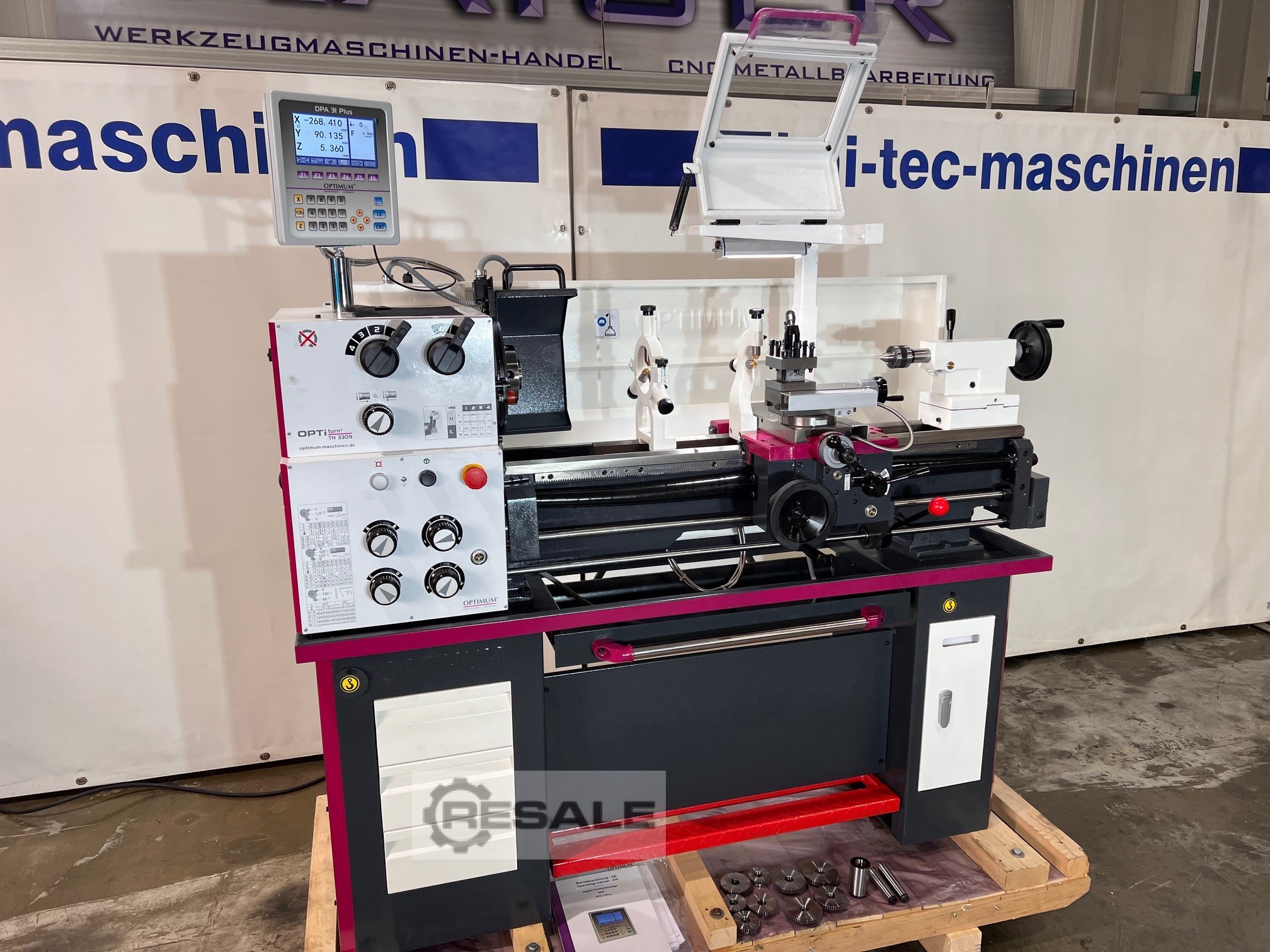

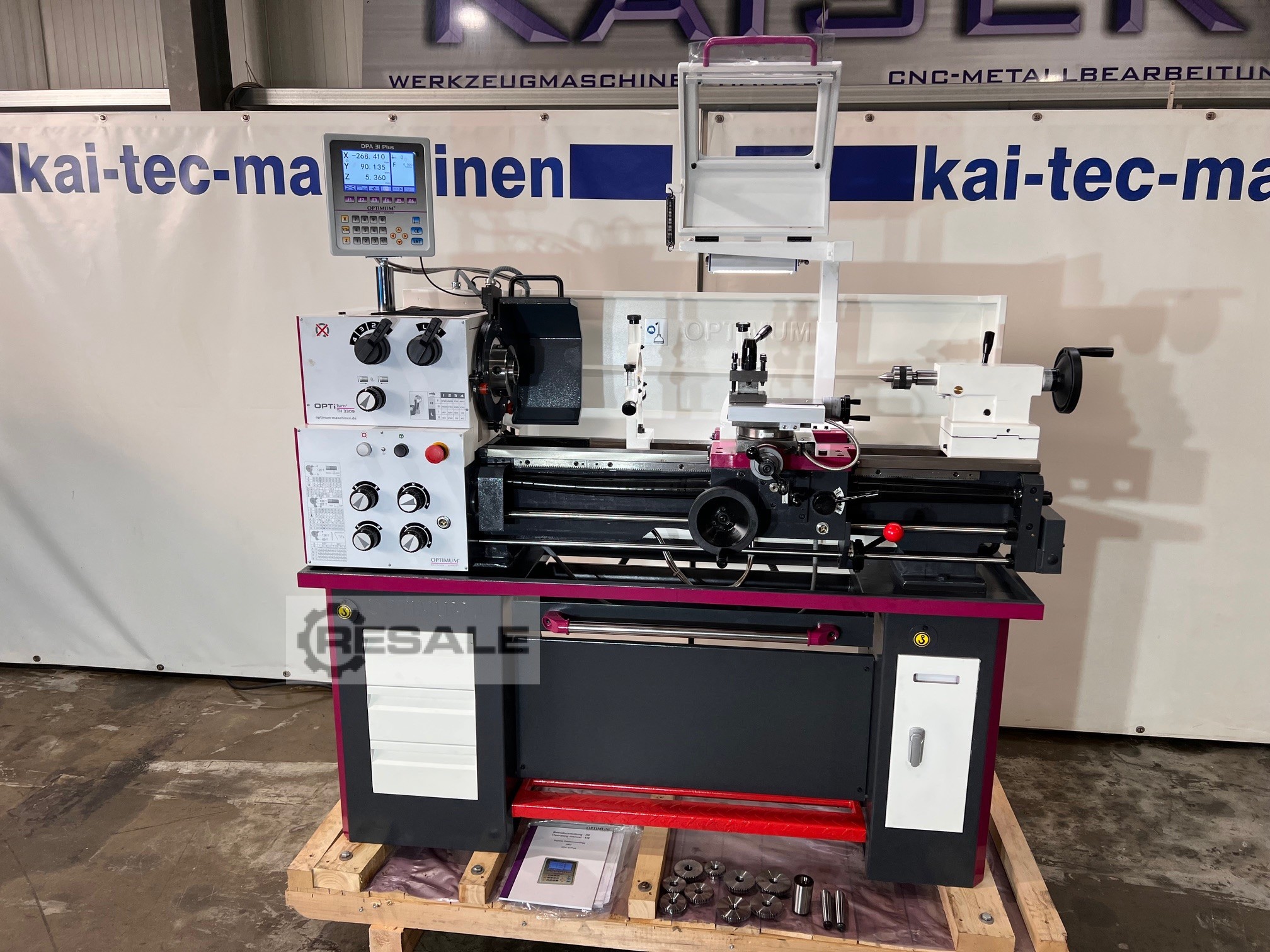

普通车床（滑架堆焊和螺纹切削) OPTIMUM OPTIturn TH 3309D

导拉主轴车床 OPTIturn TH 3309D

技术细节和功能：

制造商： Optimum
型号： OPTIturn TH 3309D

建设年份： 2024
条件：新机器
发货时间： 立即可用（以提前销售为准）

尺寸和重量：

长度（产品）：约 1685 毫米
宽度/深度（产品）：约 745 毫米
高度（产品）：约 1590 毫米
重量（净重）：512 kg

工作领域：

尖端高度：165 毫米
中心宽度： 830 毫米
床身圆周直径： 330 mm
表面滑块圆周直径： 208 mm
床架内旋转长度：430 毫米

范围：

速度范围数量：16
速度范围：70 – 2000 rpm⁻¹
电气数据
驱动电机功率： 1.5 kW
连接电压：400 V
电源频率：50 Hz

纺锤：

主轴安装：Camlock DIN ISO 702-2 No. 4
主轴孔/杆通道直径：38 mm
钢制支架安装高度最大： 16 mm
主轴锥体： MK 5

尾座：

尾座安装：MK 3
尾座套筒行程： 110 mm
尾座套筒直径： 32 mm

梯度：

斜率公制： 0.4 – 7 mm/rev （26 个斜坡）
倾斜英寸： 56 – 4 Gg/1 英寸（34 个倾斜）

旅行：

顶部滑块：98 mm
端面滑轨： 164 mm
床滑梯： 695 mm

饲料：

纵向：0.052 – 1.392 mm/rev（32 个进给）
平视镜：0.014 – 0.38 mm/rev（32 个进给）

配件包括：

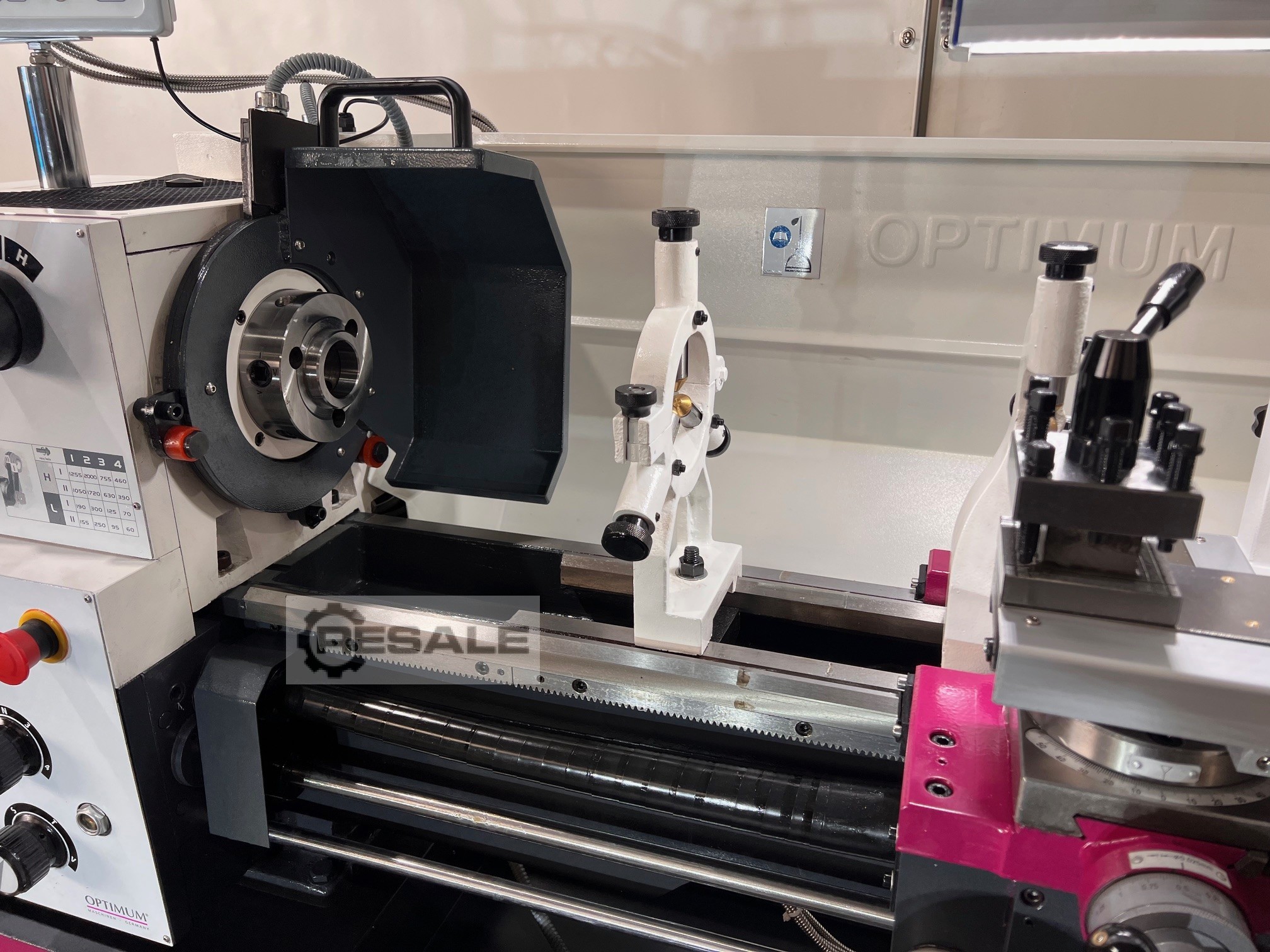

固定表圈（通道 6 - 50 毫米）
旋转表圈（通道 8 - 30 毫米）
LED 机器灯
变径套 MK 5 / MK 3
两个固定定心刀头 MK 3
四重钢支架 16 毫米

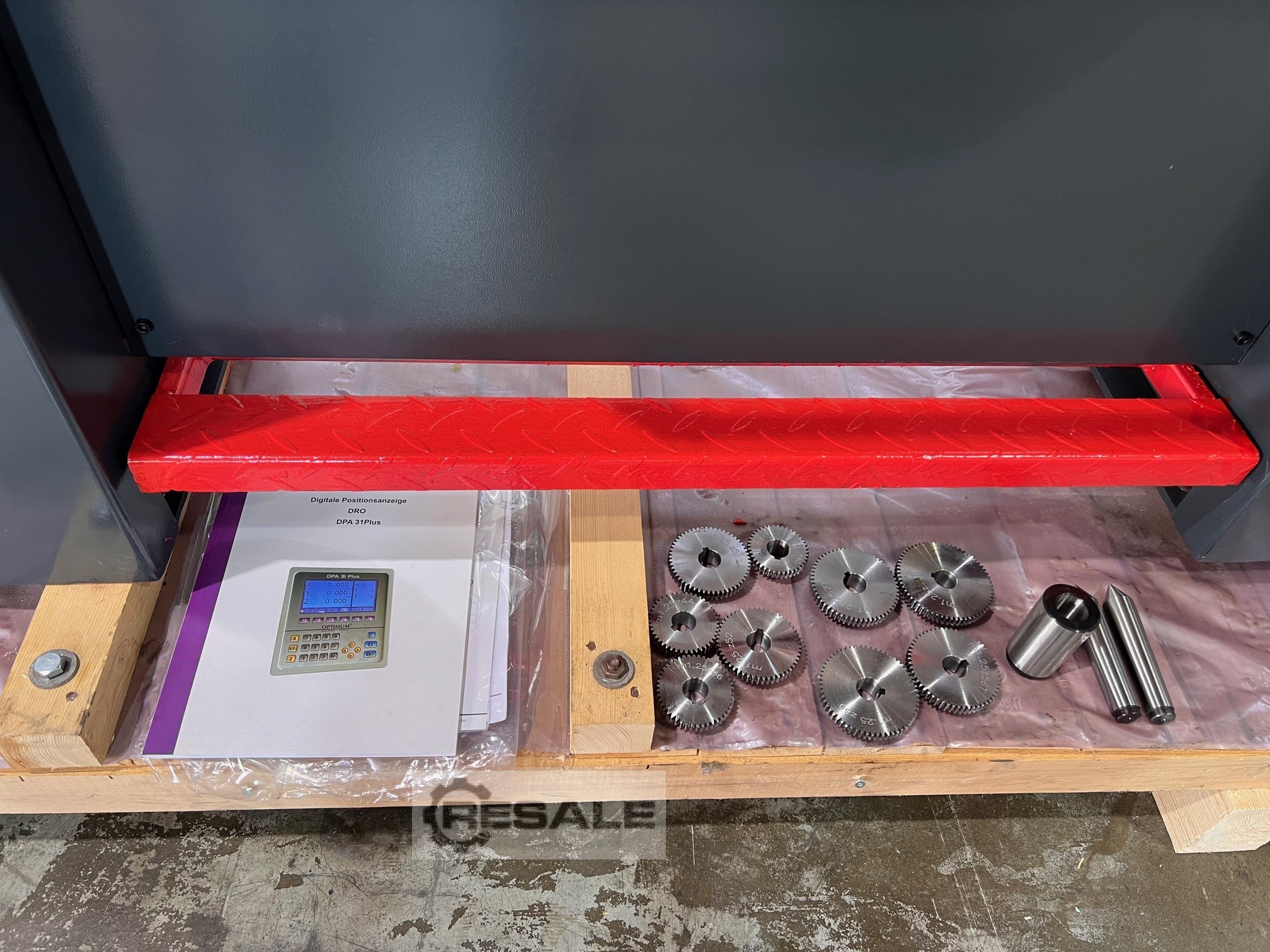

可互换齿轮组
机器下部结构
首次机器加注优质油
作工具

可根据要求提供其他配件
价格和其他技术数据应要求提供
seller offer No. resale 04-03-107
