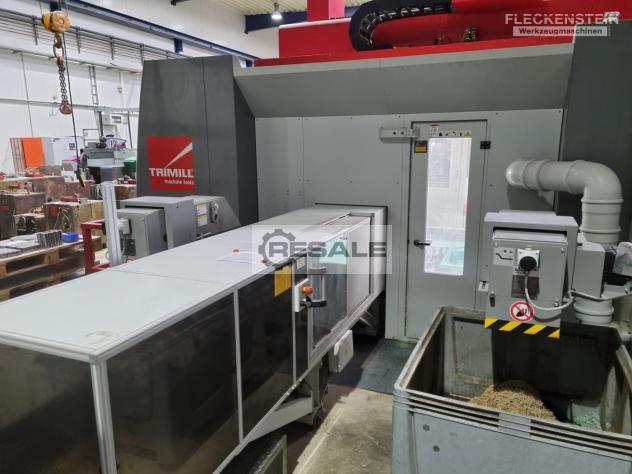

龙门铣床 TRIMILL VF3016

技术数据表
数控 – 龙门龙门铣床

特利米尔品牌
型号 VF3016
建设年份 2017
控制海德汉 iTNC530 高铁

旅行
X 轴 （纵向）： 3，000 mm
Y 轴 （横向）： 1，600 mm
Z 轴 （垂直）： 1，200 mm
B轴（旋转轴铣头） +/- 100
C轴（旋转轴铣头） +/- 240

结构/轴概念
所有轴均带数字控制的交流伺服电机
X轴龙门驱动
X 轴齿轮齿条驱动，由于采用电预应力水冷电机，无间� ��
Y 轴和 Z 轴各有 2 个滚珠丝杠
所有直线轴的导轨均设计为预应力滚柱导轨
通过 2 个气缸对 Z 轴进行液压气动重量补偿
固定框架部件由矿物铸件制成，可移动的主要部件由� ��口铸铁或球墨铸铁制成
采用负载和热对称设计的双梁，可与铣削滑块一起在� ��向（X 轴）上移动
4倍导向交叉滑块可在双梁（Y轴）内移动
铣削滑块也可在横滑块（Z 轴）中垂直引导 4 倍、可移动
滑块的热对称引导，从而在Z”下行驶时保持线性度
独立于机器固定在地基上的机器工作台

进给和快速横移
快速移动 X 轴、Y 轴和 Z 轴：40，000 毫米/分钟
快速横移 B 轴和 C 轴：50 rpm
轴加速度（X、Y 和 Z） 4 m/s²

机床工作台
夹紧面积： 3，500 x 1，750 mm
T 型槽： 27 x 22 毫米 mm H12
T 型槽距离： 125 mm
工件重量 7，000 kg/m2
工作台到主轴鼻子的距离 1，356 mm

2轴前叉铣头T21C
TRIMILL 前叉铣头 T21C 安装在铣削滑块下方，带有旋转高频主轴和内置旋转 （C） 和旋转轴 （B）
• 两个轴均采用液压中心夹紧装置（两侧为B轴）
• B轴和C轴设计为同步轴
• 主轴夹套冷却
• 自动刀具夹紧
• 用于刀架和刀锥的吹扫装置
• 两侧B轴轴承，通过2个水冷力矩电机驱动
• 通过水冷力矩电机驱动C轴
• C轴（增量）和B轴（绝对）的直接角度测量系统
主轴制造商：菲舍尔
速度范围： 10 – 24，000 min-1
按键速度：6，000 min-1
驱动功率 （S1/S6）： 42/50 kW
扭矩 （S1/S6）： 67/84 牛米
刀柄： HSK-A 63
内部前轴承：65 mm
旋转范围 B 轴： ± 100
旋转范围 C 轴：± 240
夹紧扭矩B轴：4，000 Nm
夹紧扭矩 C 轴： 4，000 Nm
B轴旋转扭矩：600 Nm
C轴扭矩：700 Nm
主轴锁模力 18，000 N
冷却液压力 IKZ/外部喷嘴 50/6 巴
刀库
刀具位置数 50
刀柄 1，400
转换时间： 15 – 20 s
麦克斯。 工具 115 mm
麦克斯。 带自由侧距 125 mm 的工具
刀具长度 300 mm
工具重量 12 Kg
刀库内所有刀具的总质量 400 Kg

冷却液系统
油箱容量 1，400 l
内部冷却 - 泵功率 4 kW
内部冷却 – 流量 25.9 升/分钟
外部冷却 - 泵功率 2.2 kW
外部冷却 – 流量 90 升/分钟
用于油分离的皮带撇渣器
通过纸带过滤器KNOLL KF200进行过滤和清洁，羊毛宽度710mm

尺寸3，500x 50
机器重量约 58，500 kg
机器的主要尺寸约为 8.6 x 5.9 x 5.2 m
