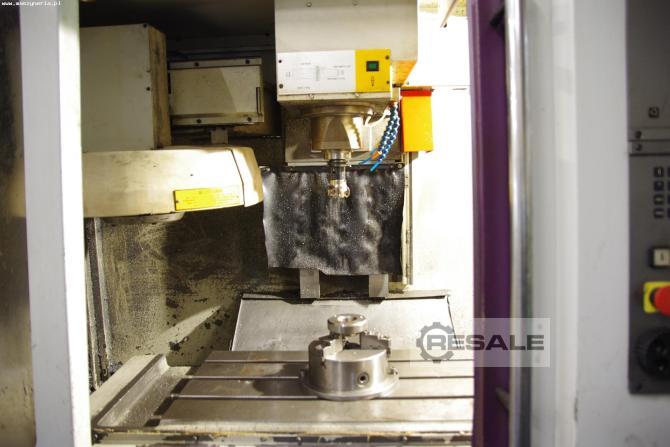

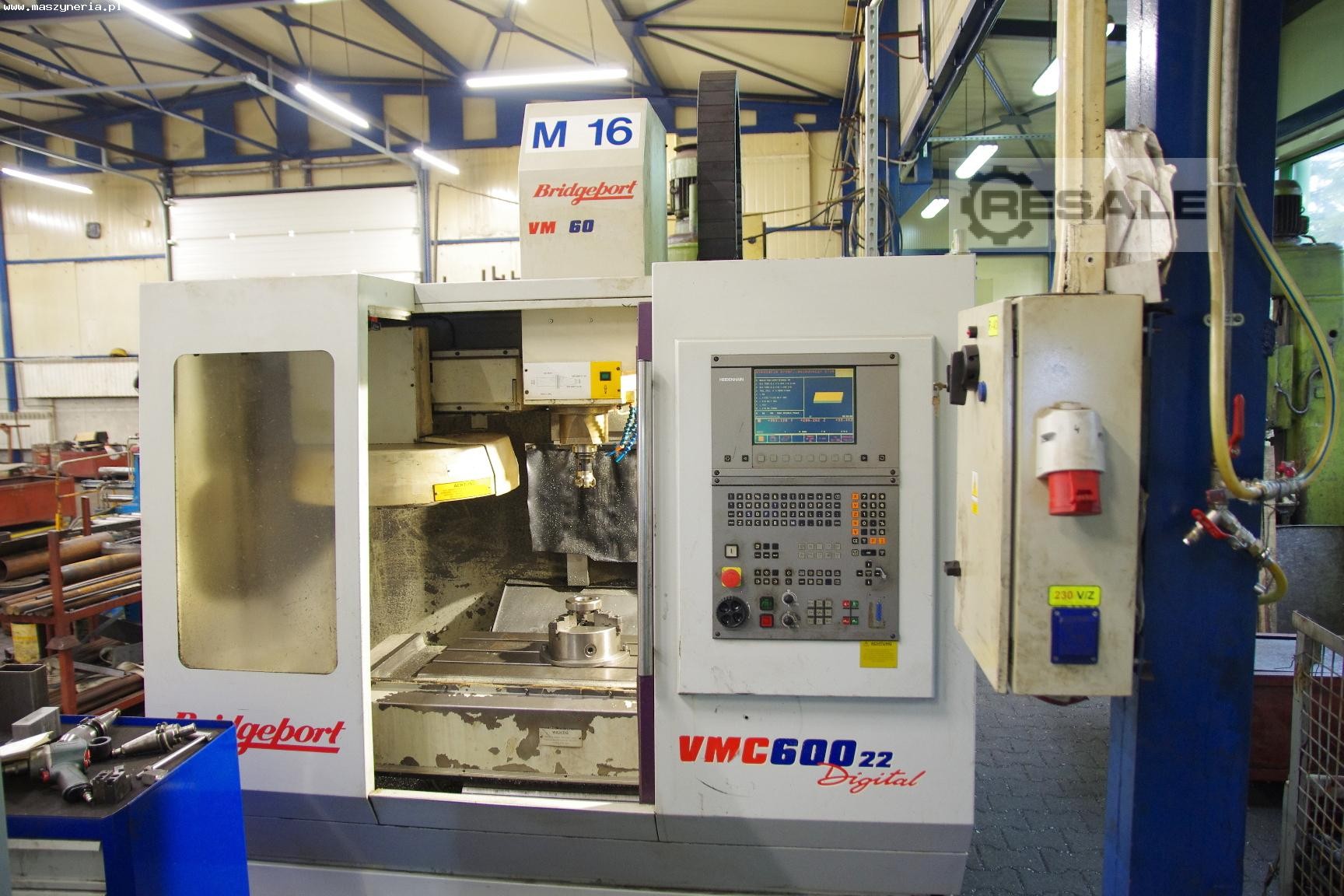

BRIDGEPORT VMC
600/22デジタルCNCマシニングセンターは、2000年に英国
のブランドBridgeport Machines
Inc.によって建設されました。この機械は、4軸と22ポ
ジションマガジンなどを装備しており、最大重量500k
gのワークピースの精密加工に使用されます。加工プ
ロセスは、強力なモーターによって駆動される最適
された速度範囲を備えた信頼性の高いスピンドル
よって実行されます。このパワーにより、最も過酷
な生産プロセスでも切削工具を最大限に活用できま
。これらすべては、わずか数ステップで高度なプ
グラムを作成することを可能にするHEIDENHAIN
CNC制御によって補完されます。BRIDGEPORT
CNC立形マシニングセンタの重量は2500kgです。
BRIDGEPORT VMC
600/22デジタルCNCフライス盤の技術データ

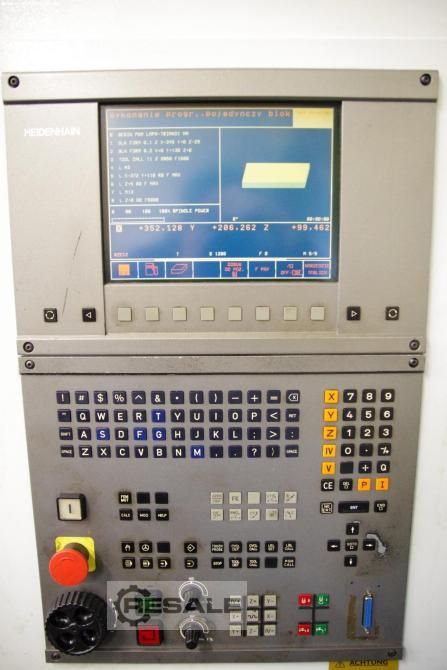

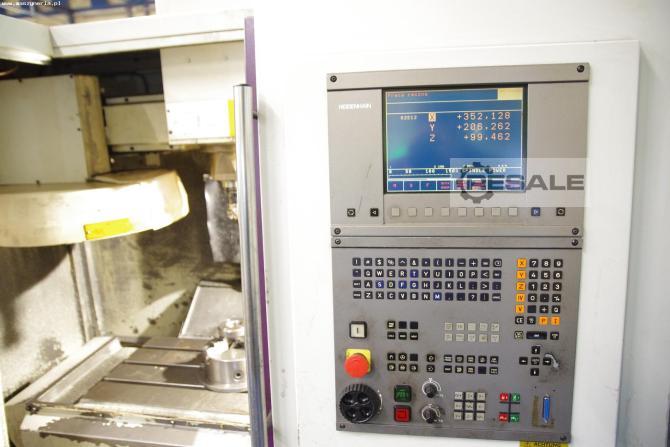

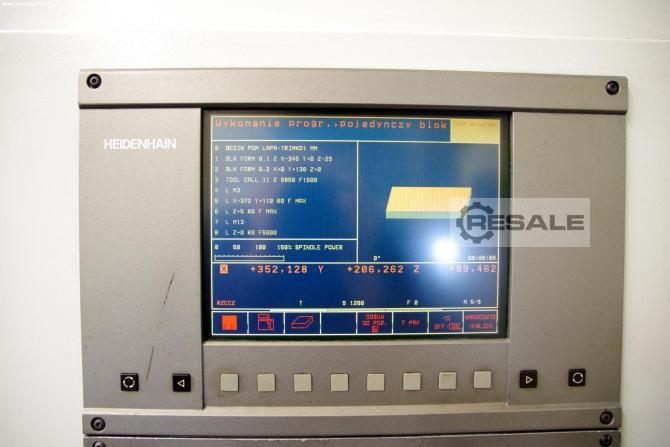

- CNCコントローラー:ハイデンハインTNC 426PB
- X/Y/Z軸送り:600/410/520 mm
- X/Y/Z軸の早送り:40/40/20 m/min

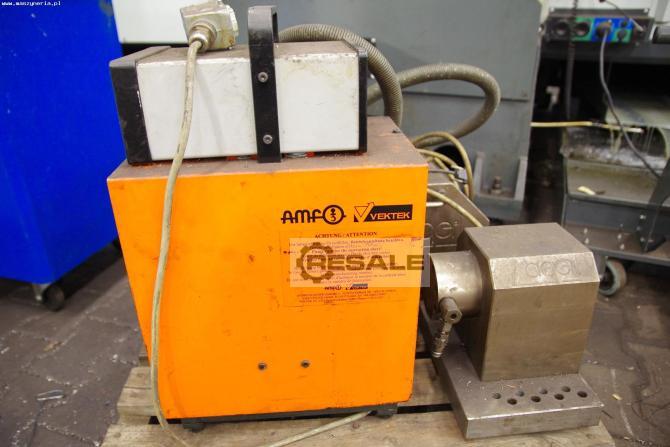

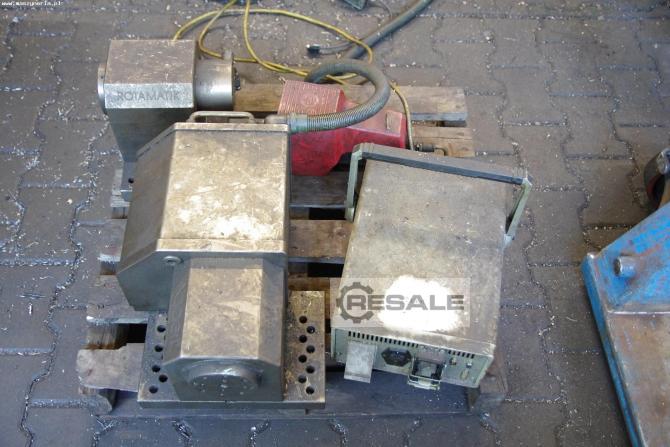

- 第4軸:MAGERL ROTAMATIK 120
- ワークテーブルの寸法(L x W):840 x 420 mm
- 最大ワーク重量:500 kg
- 最大スピンドル回転速度:6000 rpm
- 最小スピンドル回転速度:40 rpm
- スピンドルテーパー:BT40
- 主軸駆動力:8.5kW
- 22ポジションツールマガジン
- 最大工具径(隣接するソケットが空):130 mm

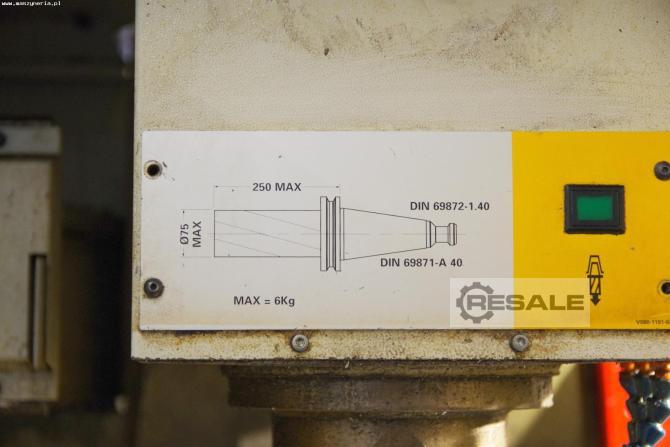

- 最大工具長:250 mm
- 最大工具重量:6 kg
- 工具交換時間(工具-工具):5,2秒
- Tスロット幅:18 mm
- Tスロット間隔:112 mm
- 位置決め精度:± 0.005 mm
- 繰り返し精度:± 0.002 mm
- 電源:3x 400 V;50ヘルツ
- 寸法(L x W x H):2000 x 2050 x 2535 mm
- BRIDGEPORT VMC 600/22マシンの重量:2500 kg
