ブロックは、熱と発電所を組み合わせた CAT CHP 2xG3516C Gas Generator

2 x CAT 1.2 MW / 50Hzガス発生器を備えたCHP発電所– 2013

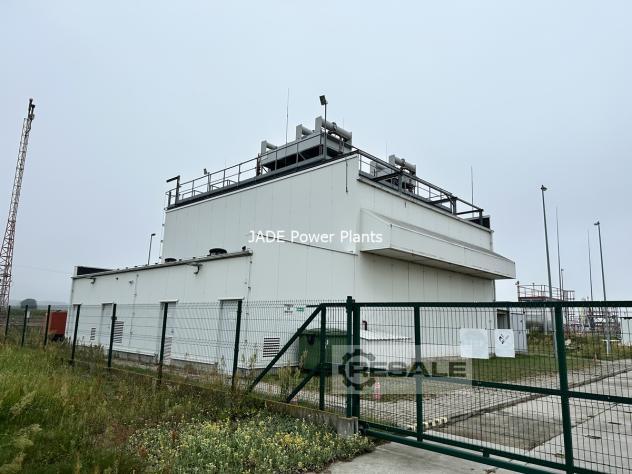

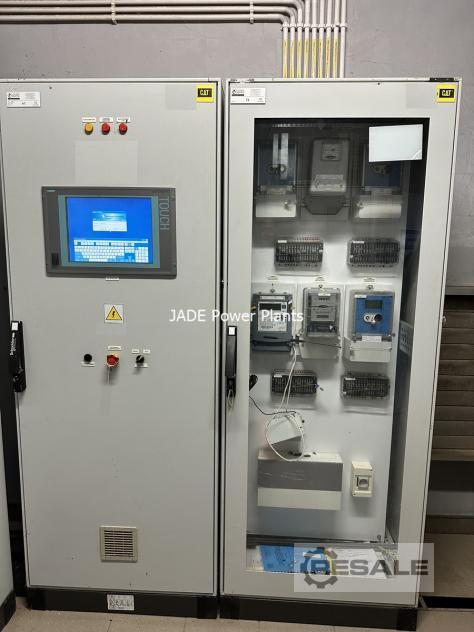

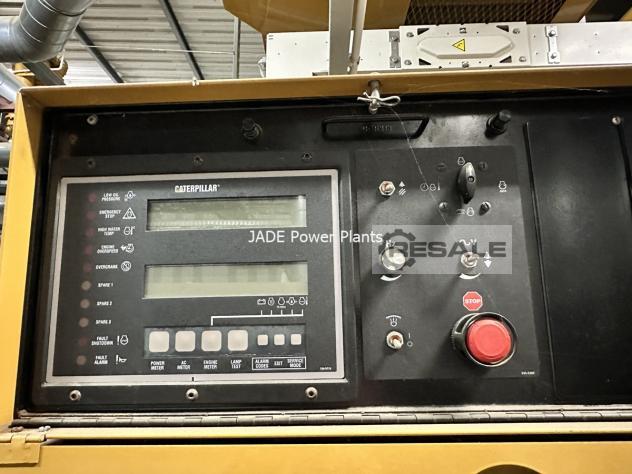

2013年に地元のCATディーラが建設した、手入れの行き 届いた熱電併給プラントで、2台のCAT G3516Cガスエンジン駆動発電機と温水生産用の熱回収� ��ステムを組み合わせています。このプラントは2016� ��半ばまで稼働しており、現在設置され、電力が供� �されています。熱回収システムには、エンジンジャ ケットの水と第2段階のチャージエアクーラー用と、 第1段階のチャージエアクーラーと排気ガスの熱回収 用の2つの回路があります。排気ガス管状熱交換器に は、排気ガスバイパスオプションがあります。合計� ��積稼働時間は 16000 時間と 19000 時間のみです。エンジンは、メンテナンスマニュア� ��に従って地元のCATディーラによって整備されてお� �、大きな故障は発生していません。エンジン制御シ ステムは、シーメンスロジックを備えた標準CATモデ� ��で、スイッチギアと昇圧トランスはシュナイダー� �です。建物には、独立した開閉装置室と液体貯蔵室 があります。エンジンルーム内部とサンドイッチパ� ��ルで覆われた鉄骨構造をベースに、遮音材が設置� �れた軽量構造です。

技術的特徴

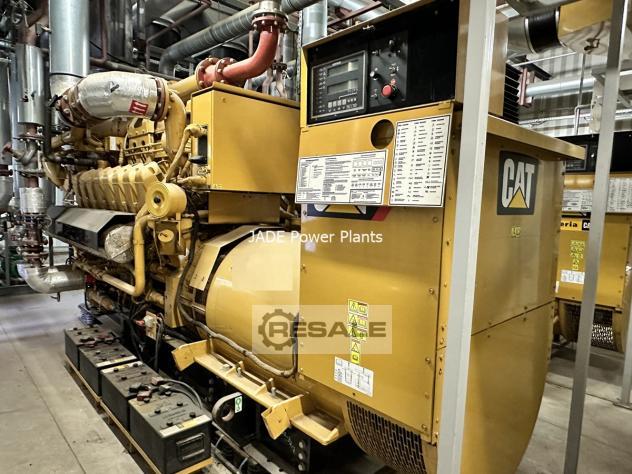

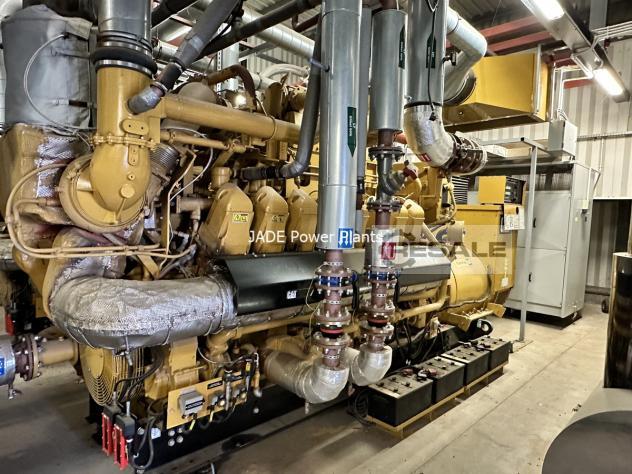

発電セット:2 x CAT G3516C
製造年:2013年
電力容量:2 x 1200 kW / 400 V / 50 Hz
運行時間:約16000時間および19000時間
火力発電容量:2 x 1370 kWth、温水最大85C
燃料特性:CH4含有量が少なく、N2含有量が高い天然ガ� ��
燃料ガスの熱量:16.5 MJ/Nm3

詳細情報
オルタネータータイプCAT SR4B

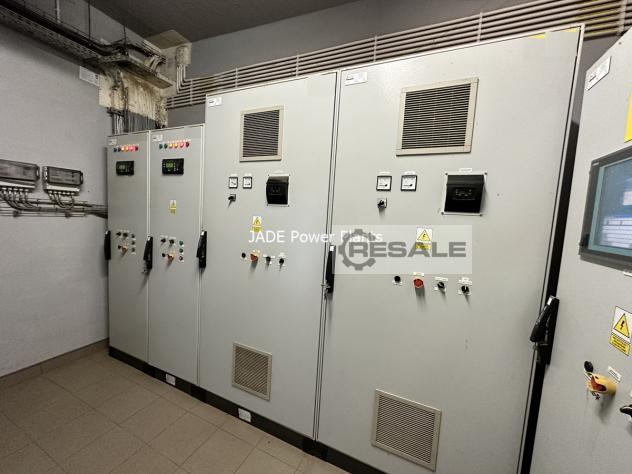

昇圧変圧器 2 x Schneider 1600 kVA – 400/15750 V
MVサーキットブレーカ 2 x Schneider S1 - 12.4 kVA

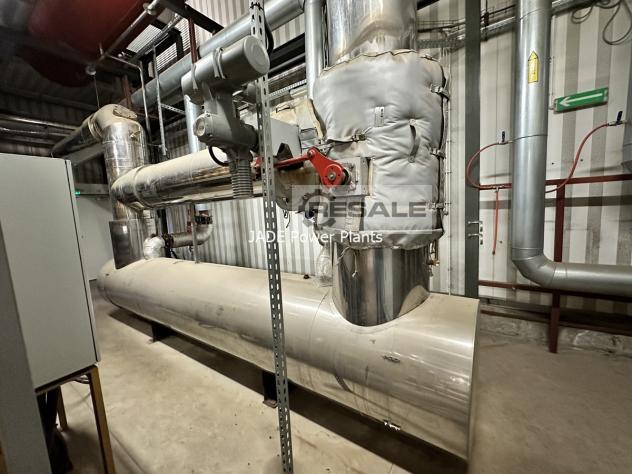

排ガス熱交換器 2 x Aprovis N-22-600/3000-1H
プレート式熱交換器 Sondex

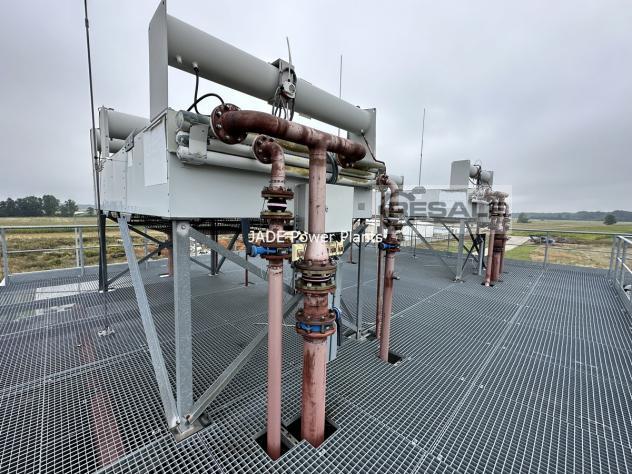

エンジン冷却システム 2 x GEA RGF ラジエーター (6 ファン付き)
温水ボイラー 管状熱交換器
電気効率 37.9 %
熱効率 43.3 %
CHP効率 81.1 %
