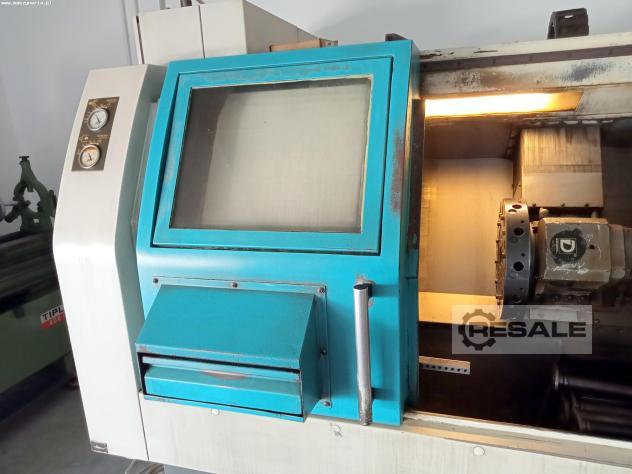

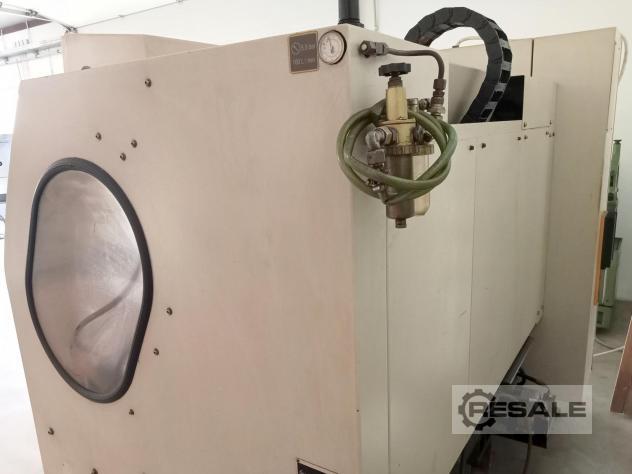

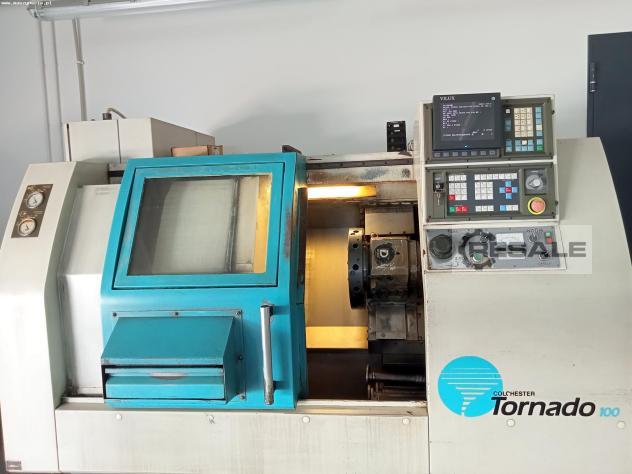

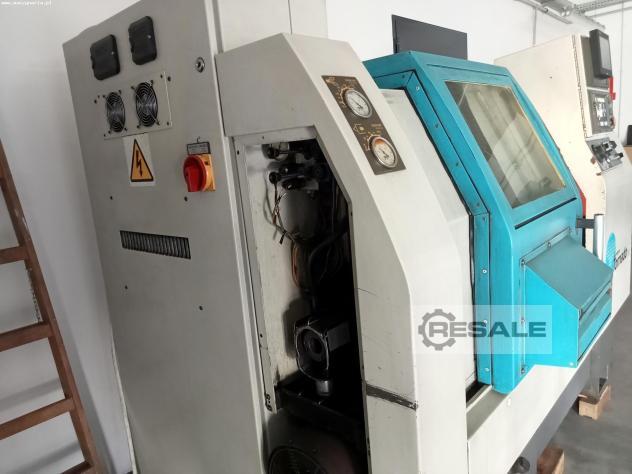

1995年にイギリスで建設されたCOLCHESTER TORNADO 100
CNCターニングセンターは、最大直径420mmのワークピ
スの精密加工に使用されます。この機械は、12ポジ
ョンのタレットと非常に強力なスピンドルを備え
、完全に照らされた大きなワークスペースを特徴と
しています。60傾斜ベッドは、最も激しい課題の中
も、優れたプロセス安定性を保証します。これは、
直感的なCNC制御によって完了し、すべての加工プロ
ラムがわずか数ステップで作成されます。TORNADO 100
CNC旋盤の重量は2400kgです。
COLCHESTER TORNADO 100金属旋盤の技術仕様
- CNCコントローラー

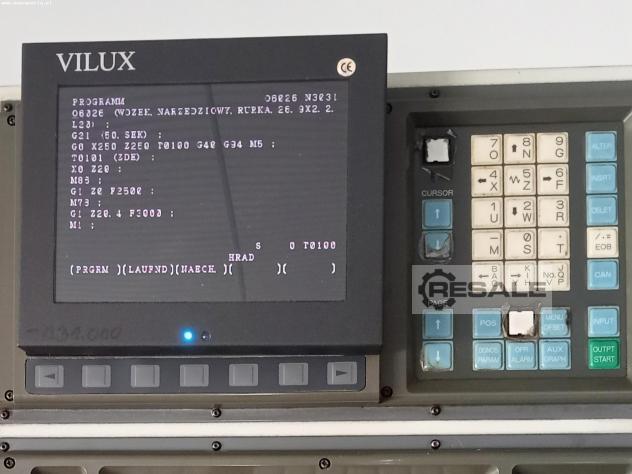

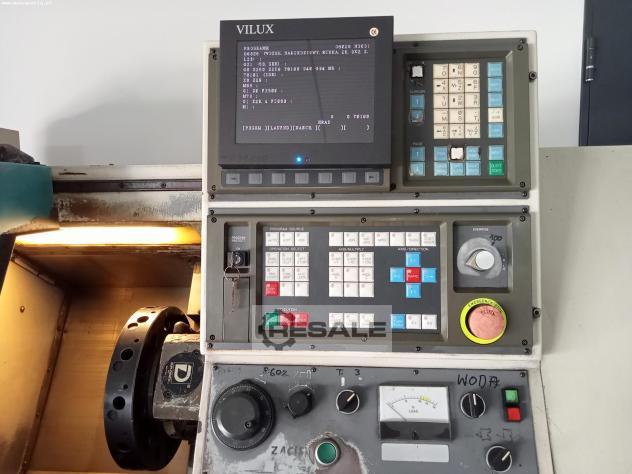

- HMIパネル:VILUX
- X/Z軸送り:180/350 mm
- X/Z軸の早送り:10/15 m/min
- ベッド上の回転直径:420 mm
- スライド上の回転直径:297 mm
- 最大回転径:186 mm
- 最大回転長さ:350 mm
- 最大スピンドル回転速度:6000 rpm
- 主軸動力(連続運転/30分間):5.5/7.5kW
- スピンドル通路:42 mm
- スピンドルボア径:61 mm
- フロントベアリング内径:90 mm
- スピンドルエンド:A2-5

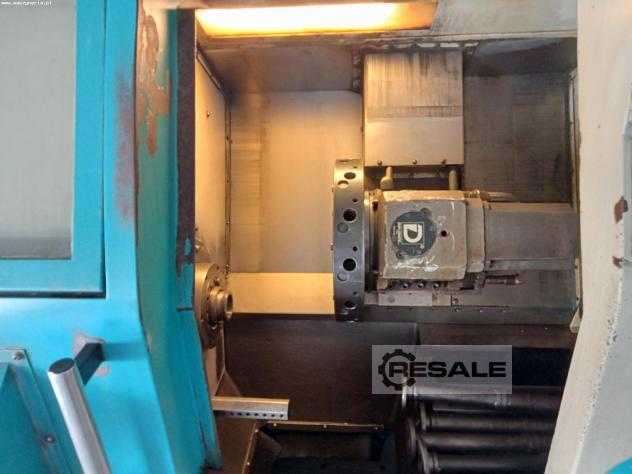

- 12ポジションの砲塔
- ツールホルダー:VDI 3425/30
- 旋盤チゼル断面積:20×20 mm
- ボーリングバイトの最大径:32 mm

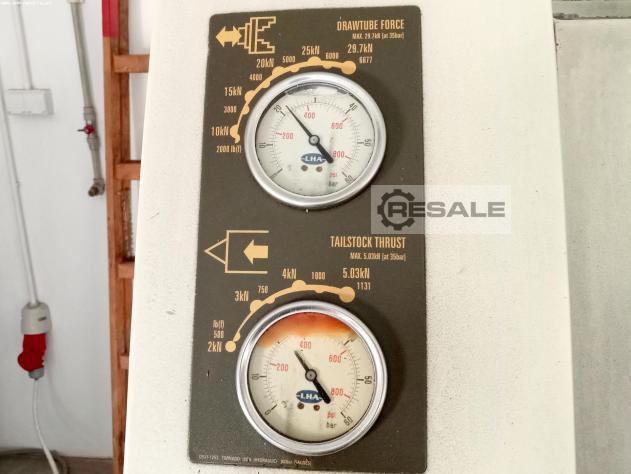

- 心押台
- 心押台クイル径:63 mm
- 心押台クイルエクステンション:125 mm
●心押台クイルコーン:MK4
- チャック径:140mm
- スピンドル軸と床の間の距離:875 mm
- ベッド傾斜:60
- クロススライド幅:210 mm
- クーラントタンク容量:63リットル
- クーラント流量(3バール時):45リットル/分
- 設置電力:29 kVA
- 電源:3x 380 V;50ヘルツ
- 必要なスペース:2,98 m2
- 機械の重量:2400 kg
