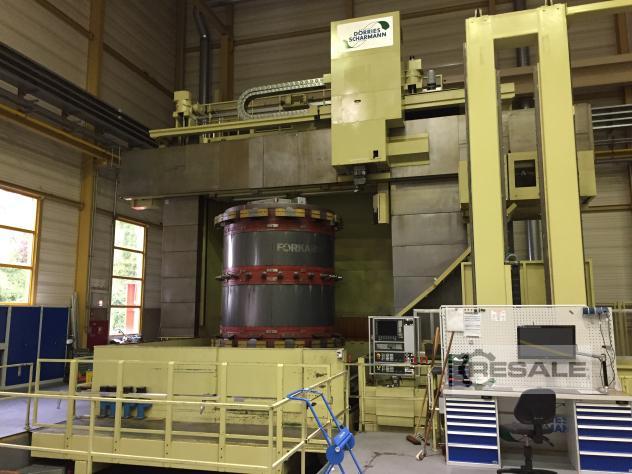

カルーセル旋回機(旋盤) DOERRIES SCHARMANN CONTUMAT 3 MC; VC 4800/400

仕様

制御シーメンスSinumerik 840 DSL

主な寸法と移動量
フェースプレート 直径 3,600 mm
円周径(最大)4,200mm
ワーク高さ(最大)4,800mm
機械全高 8,700mm
最大ワーク重量は80,000kgです。

テーブルベースY
水平テーブル変位 2,000 mm

クロスバー
クロスビームの垂直調整
100mm刻みで2,800mm

クロスビームサポート(右)
水平調整サポート - 1,800 → + 2,200 mm
タガネスライドバルブの垂直方向の変位 1,500 mm
チゼルスライドの断面240x240 mm
ツールステーション20個

サイドサポート(右)
上下調整サポート 2,800mm
タガネスライドバルブの水平変位 1,000 mm
チゼルスライドの断面240x240 mm
旋削径最大/最小 4500/2500ミリメートル
ツールチェンジャー
メインドライブ:
メインモーター出力 105 kW
フェースプレートの速度範囲は0.4〜90rpmです。
フェースプレートの最大トルク

穴あけおよびフライス加工ドライブの垂直サポート:
駆動モーターの出力 22.5kW
最大トルク900Nm

ドリルおよびフライス加工ドライブページのサポー� ��:
駆動モーターの出力 22.5kW
最大トルク900Nm
マシン接続負荷
機械の接続電圧380ボルト/ 50Hz
制御電圧 220V AC / 24V DC
総接続負荷 150 kVA
必要なプリヒューズ400 A

機器とアクセサリー:
オペレータープラットフォーム
コンベヤー
冷却潤滑プラント
ツールチェンジャー
ツールプローブ RENISHAW
