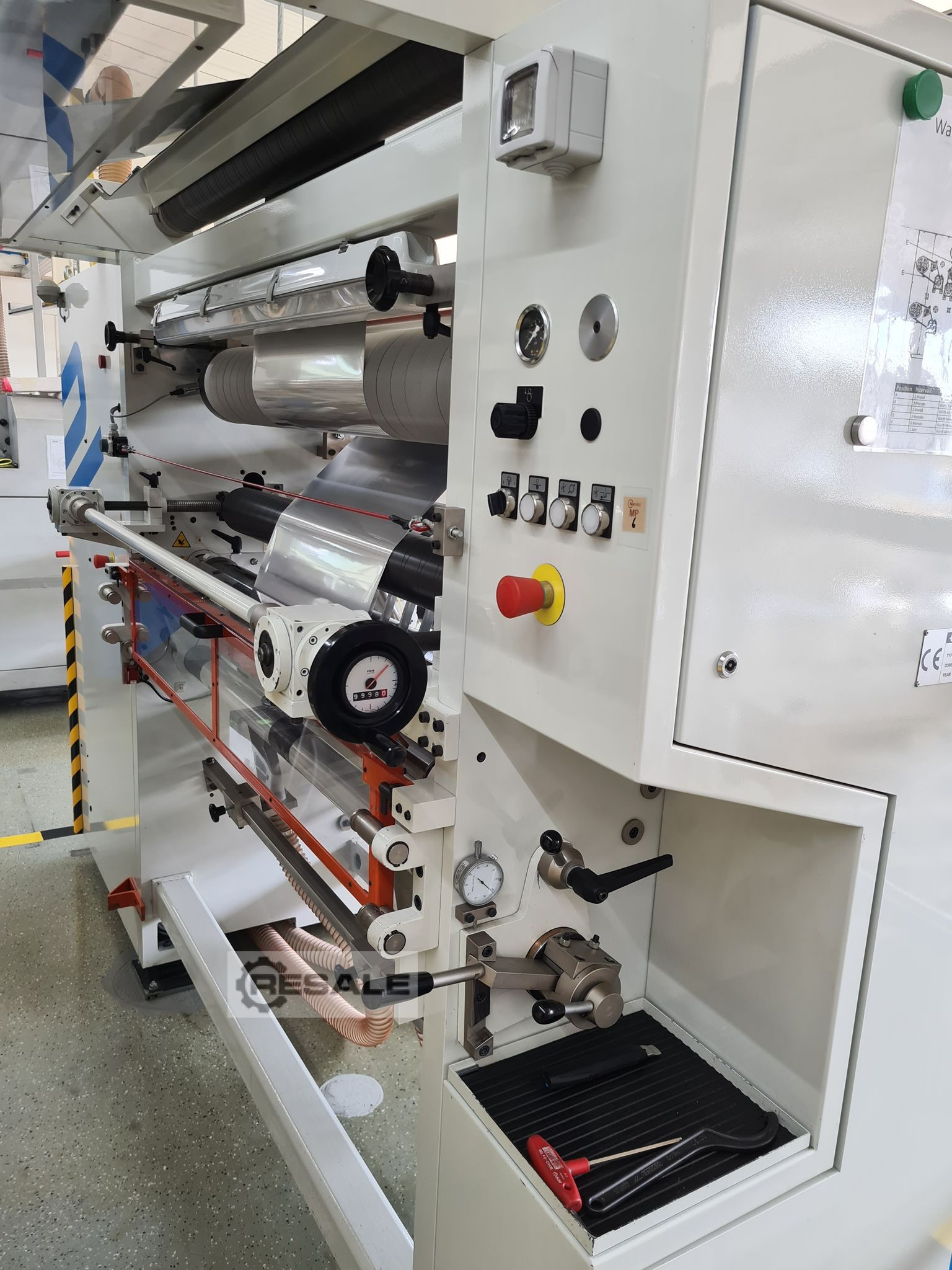

コンタクトローラーで支持された2つの巻線シャフト
の中央巻線。
1.主な技術的特徴
- 最大作業幅:1,200mm
- マザーロール最大径 : 1,000 mm
- 最大完成ロール径 : 600 mm
- 車軸巻線あたりの鉄道列車 50 – 400N
- 袖の巻き戻しの内径152 mm
- コア巻き戻しの内径:76mm
材料特性に応じて最大500m/minの走行速度、
カット数:32
- 電流タイプと電圧:400V 3Ph 50Hz、中性線なし
- 制御電圧:220V ac. – 24V d.c.
- 圧縮空気:6バール
- 機械塗装:RAL 9002
- 制御盤塗装:機械に統合
- 騒音レベル : 78 dBA未満
- 印刷および未印刷の材料:漆塗りアルミニウム25 –
70 μ、
アルミニウムラミネート複合材料40 – 150g / m2
エンボス加工されたアルミニウム105 – 160μ
リワインダー:76mmおよび150/152mmスリーブ用の空気圧
張シャフト
76 mmおよび150 mmスリーブ用フリクションシャフト
完成したロールは、空気圧膨張シャフトまたは摩擦
ャフトに巻かれています。
ロールは、アンローディングラックに押し込むこと
取り外します。
機械はDSモーターによって動力を供給されます。
巻線システムの2つのDSモーターは電子制御されてお
、巻線径が大きくなると自動的に巻線シャフトの
度が下がります。
巻線パターンの入力オプションと事前選択が可能で
。
ゴム引きコンタクトローラーは、それぞれ2つの可動
サポートアームに取り付けられています。
サポートアームは空気圧シリンダーによって操作さ
、均一な圧力が発生します。
アンワインダー:76mmおよび150/152mmの段ボールまたは
管用のピックアップヘッドを備えたマザーロールの
シャフトレスピックアップ。
ロールウェイト 最大1500 kg
最も狭いロール幅300 mm
機械はシャフトレス巻き戻し機がコンパクトバージ
ンとして構築されています
機械フレームに統合されています。
ナットローラーは、直径76mmの空気圧クランプ可能で
交換可能なヘッドと直径150/152mmのアダプタークラン
ヘッドを介して、シャフトレスでピックアップさ
ます。これらは、段ボールのチューブをピックアッ
プするために使用できます。
2つのローラーキャリアアームは、軸方向に個別に調
整可能です。これにより、異なる幅のマザーロール
対応することが可能となります。
ご要望に応じて追加データ
