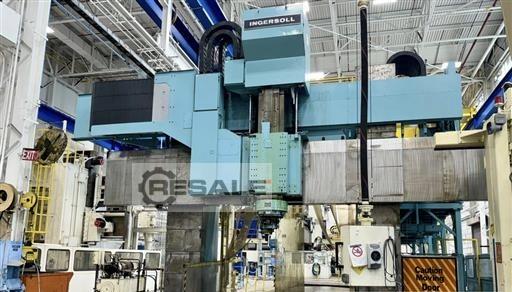

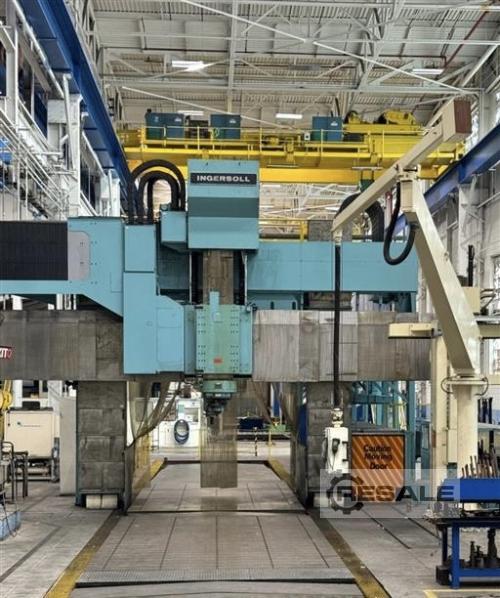

Ingersoll MasterHead 5軸CNCプレーナーミル
モデル : MasterHead
年齢 : 2016

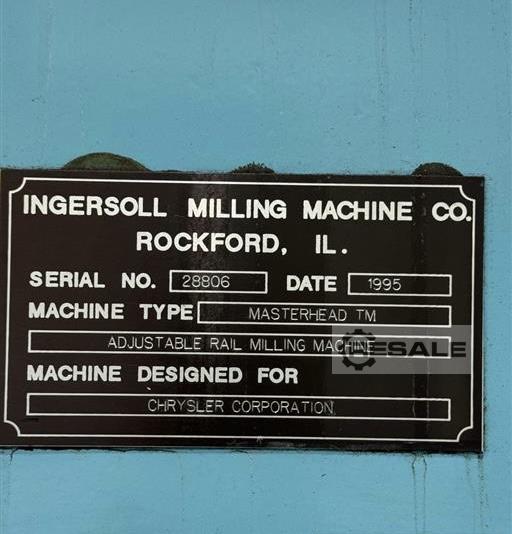

型番:28806(27-01)
顔立ち：
ファナック 31I 5軸 NEW 2016

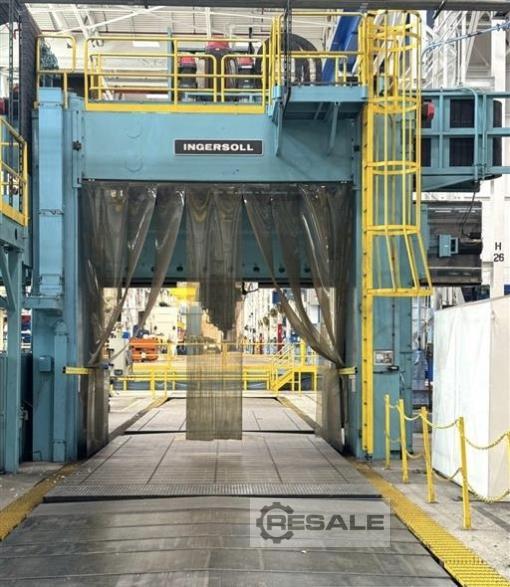

ダブルハウジング
アジャスタブルレール
自動ツールチェンジャー
自動アタッチメントチェンジャー
2軸フライスヘッドアタッチメント
5スピンドルユニット
旅行：
X軸、テーブル移動
541.1インチ(13750mm)
Y軸、水平ヘッド移動
196.85インチ(5000mm)
Z軸、RAMストローク
39.37インチ(1000mm)
W軸、クロスレールの垂直移動
98.42インチ(2500mm)
A軸、ヘッド回転、360度
360,000ポジション
B軸、ヘッドスイベル、180度
360,000ポジション
仕様：
テーブル・サイズ、ジョイン
137.79インチ X 509.4インチ (3500 x 12940mm)
テーブルサイズ、非結合フロント
137.79インチ X 255.5インチ
テーブル・サイズ、アンカップリング・バック
137.79インチ X 253.9インチ
テーブルセクション間の距離
39.37インチ
列間の距離
147インチ
RAM断面
23.62インチ X 23.62インチ
ラム面までのテーブルの最大高さ
127.95インチ
スピンドルテーパー
キャットV-50
速度
20-4000回転
テーブルメートルの長さあたりのテーブル重量
44,000ポンド/メートル
テーブルの重量容量の結合
139,480ポンド
ナット2軸ヘッド:
A軸、ヘッド回転、360度
360,000ポジション
B軸、ヘッドスイベル、180度
360,000ポジション
装備：

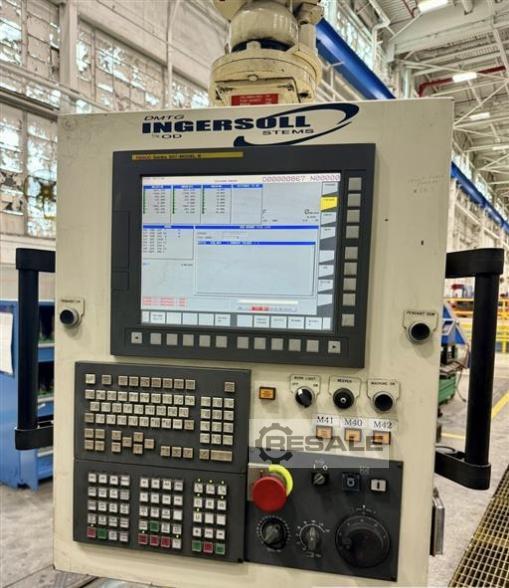

FANUC 31I 5軸CNC制御
調整可能なペンダントコントロール
72ステーション自動ツールチェンジャー

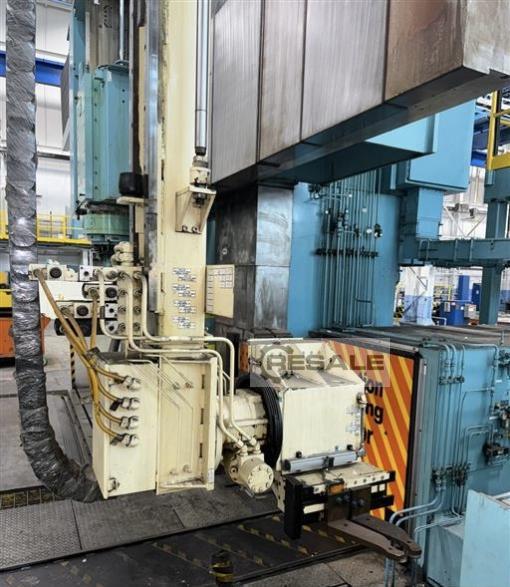

6ステーション自動アタッチメントチェンジャー
直角、ストレートヘッドを含む5スピンドルユニット

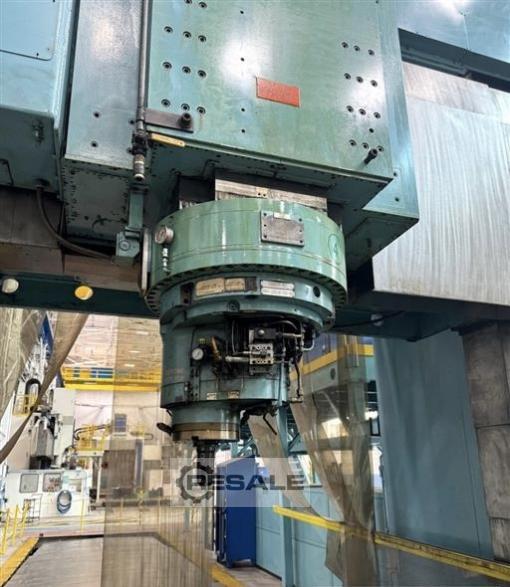

5軸加工用2軸関節ヘッド
5面フライス加工用ライトアングルヘッド
スルースピンドルクーラント
すべてのX、Y、W軸に伸縮式スチール製ウェイカバー<
br />

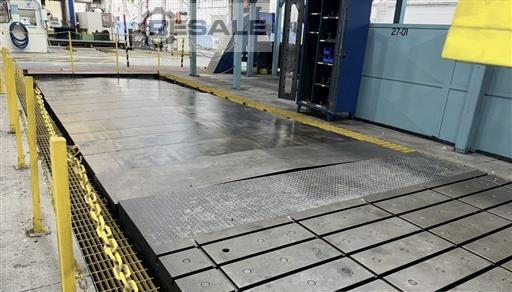

テーブルを分割
チップコンベヤ
75 HP/100 HP デジタル AC スピンドル モーター
筆記：
2016年に新しい電気で改造され、機械的に改装されま
した。
USA
