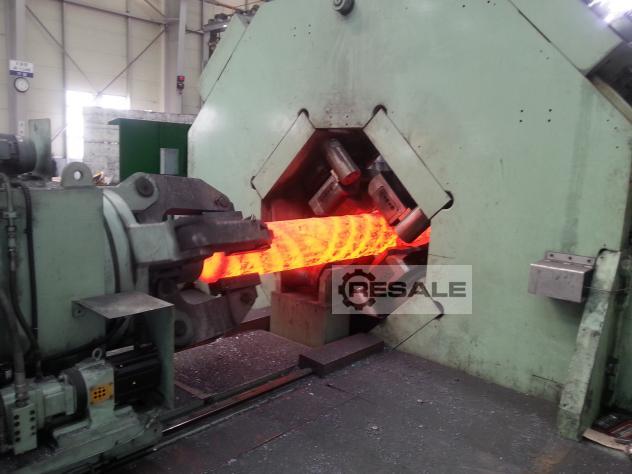

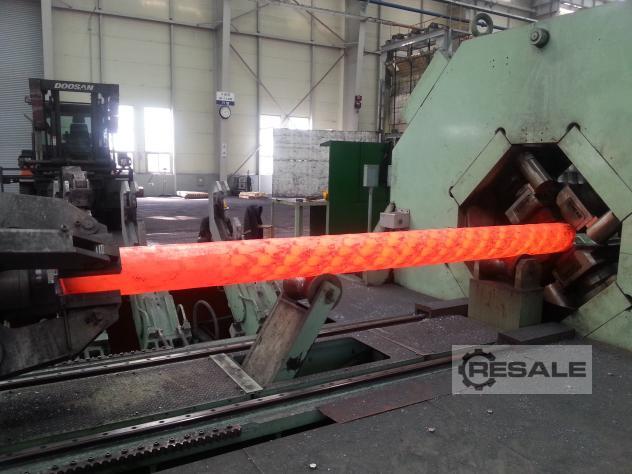

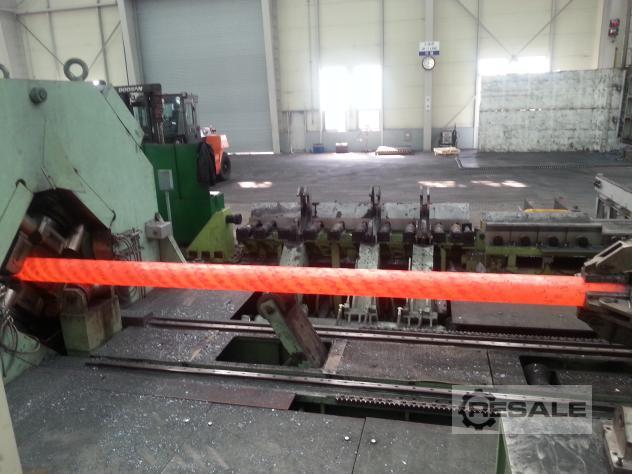

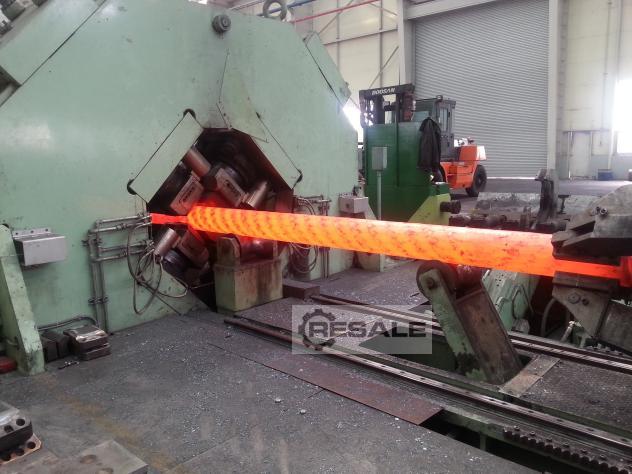

鋳造機 NEAGARI SHIBUYA BF-350

ネアガリ渋谷ラジアル鍛造機 BF-350
新しい2010
仕様

1. 機械部品
(1)棒鍛造機:1セット
(2)マニピュレータ:2セット
(3)油圧システム:1セット
(4)電力・制御システム:1セット
(5)基礎:1セット
(6)アンローダー:1セット
(7)作業サポート:6セット
(8)作業支援(センター):2セット
(9)マンドレル(IN):1セット
(10)マンドレル(アウト):1セット
(12)金型交換ユニット:1セット

2. ワークピース
2-1. 素材
(1)工具鋼(例:DIN-X40CrMoV51AISI-H13JIS-SKD)
(2)C鋼
2-2. 開始次元
(1)円形: 最大直径450mm
(2)正方形:最大フラットからフラット240ミリメートル
(3)最大長さ:3500ミリメートル
(4)最大重量:3000キロ
2-3).鍛造寸法
(1)最小直径:80ミリメートル
(2)最小正方形:120ミリメートル
(3)最大長さ:8000ミリメートル
(4)最大重量:3000キロ

3. バー鍛造機
3-1. 鍛造能力
(1)ラムの数:4
(2)力/ラム:最大7000kN
(3)油圧:最大32MPa
(4)開口部の幅:430〜810ミリメートル
(ダイを除く)
(5)すべてのストロークの長さ:190ミリメートル
(調整部 1mm)
(6)高速鍛造
モード/ストローク長/速度/鍛造力
プレーニシング / 15 mm / 最大120 spm / 最大 700 kN
コギング/25-50ミリメートル/最大60spm/最大7000 kN
(7)ストローク(ボトムデッドポイント)精度:±0.5ミリ� �ートル
3-2. ドライブの種類
(1) パワー油圧
(2) 制御サーボロジックバルブ
3-3. 制御
(1)2組の対向する雄羊が同時にまたは順番に動作しま す。
(2)手動制御、自動制御

4. マニピュレータ
4-1. 仕様
(1)作業重量:3トン(直径450mm x 2400鉄)
(2) 作業サイズ
内:φ150-450ミリメートル×最大3500L(素材)
出力:φ150( - 450)×最大8000L
(3)最大モーメント6トン・m (4)可動部
·ワークグリップ
油圧サーボシステム
·ワーク回転(両方向)サーボモータ
·作業負荷 (前後)
サーボモーター、ラックピニオン
(5)回転速度:0-15RPM
(6)積載速度:0-30メートル/分
seller offer No. resale 158573485
