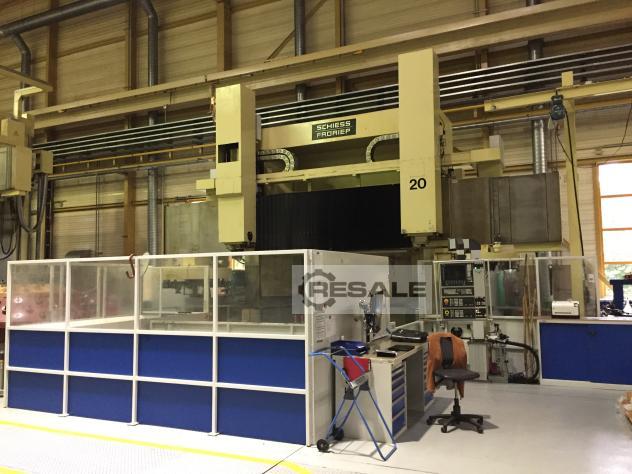

垂直回転機 SCHIESS 40 DZ 12-350/400-300/180

仕様

制御シーメンスSinumerik 840 DSL
主な寸法と移動量
フェースプレート 直径 3,500 mm
円周径(最大)4,000mm
ワーク高さ(最大) 3,000 mm
機械全高 7,250mm
ワーク最大重量 50,000 kg

テーブルベースY
水平テーブル変位 2,000 mm

クロスバー
クロスビームの垂直調整
1,500 mm (50 ステップ)

クロスビームサポート(右)
水平調整サポート-25 + 2170 mm
タガネスライドの上下変位 1,800 mm
チゼルスライドの断面250x210 mm
ツールステーション

クロスビームサポート(左)
水平調整サポート-25 + 2170 mm
タガネスライドの上下変位 1,800 mm
チゼルスライドの断面250x210 mm
ツールチェンジャー

メインドライブ:
メインモーター出力100kW
フェースプレートの速度範囲は1〜100rpmです。
フェースプレートでの最大トルク100kNm

穴あけおよびフライス盤ドライブ垂直サポート:
駆動モーターの出力 22.5kW
最大トルク900Nm
マシン接続負荷
機械の接続電圧380ボルト/ 50Hz
制御電圧 220V AC / 24V DC
総接続負荷 150 kVA
必要なプリヒューズ400 A

機器とアクセサリー:
オペレータープラットフォーム
コンベヤー
冷却潤滑プラント
ツールチェンジャー
ツールプローブ RENISHAW
