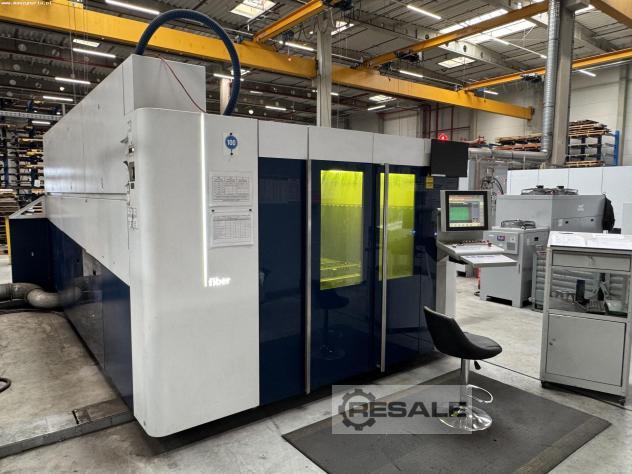

TRUMPF TruLaser
5030ファイバーレーザーは、2015年にドイツのTrumpf GmbH
+ Co.
KGによって製造されました。この機械は、構造用鋼
銅、アルミニウムなどで作られた板金の精密加工用
に設計されており、切断品質に大きな影響を与え、
械の加工能力を拡大する最先端の技術ソリューシ
ンの使用を特徴としています。
レーザー切断は、最大出力5kWの安定した光ファイバ
ビームによって行われ、共振器からアダプティブ
ンズシステムを備えたカッティングヘッドまで柔軟
にガイドされます。このシステムは、さまざまなシ
トの厚さと材料に最適なビーム形状を保証し、最
送り速度で最高の切断品質を実現します。次に、レ

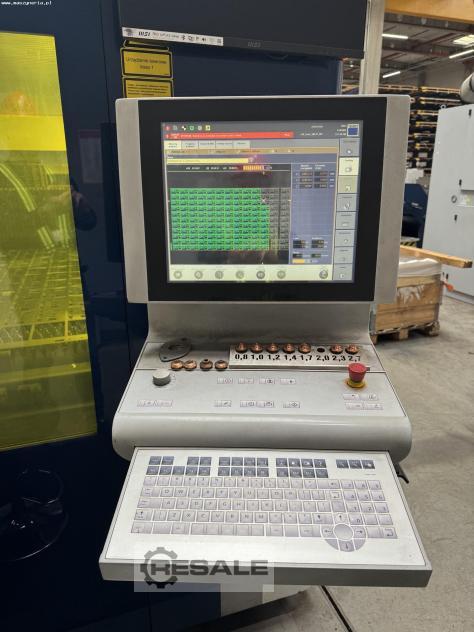

ーザー出力は、直感的なSIEMENS SINUMERIK 840D SL CNC
制御の送り速度と同様に調整されます。制御システ
に統合されたワークショッププログラミングによ
、既存の形状データからわずか5ステップで高度な
工プログラムを直接作成できます。

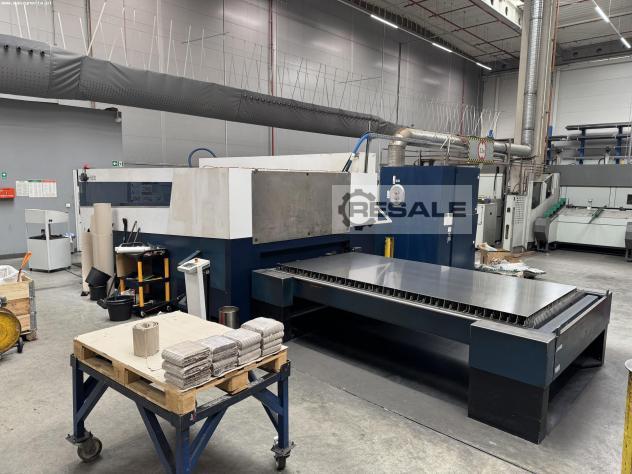

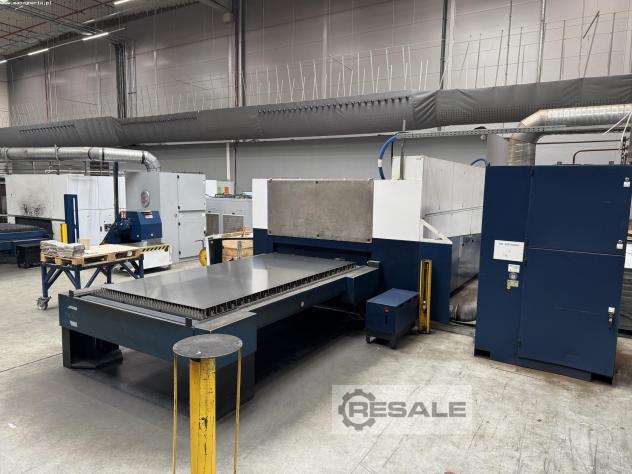

自動パレット交換システムの使用により、加工プロ
ス全体が全自動です。このシステムにより、切断
ロセス中にワークピースのロードとアンロードを同
時に行うことができるため、生産効率が向上し、機
のダウンタイムが大幅に短縮されます。一方、機
の側面には、切断されたワークピースを簡単にアク
セスできる容器に移す幅広のベルトコンベアがあり
す。さらに、TruLaser
5030レーザー切断機には、廃棄物の処理を可能にする
特別なシステムが装備されています。TRUMPF TruLaser
5030
L56ファイバーレーザーは、その寿命を通じて合計54,2
85時間稼働しました。
TRUMPF TruLaser 5030レーザー切断機の技術仕様
- 最大レーザー出力:5 kW(5000 W)
- X/Y/Z軸送り:3000/1500/115 mm
- X軸とY軸の同時操作による位置決め速度:265 m/min
- 最大板金厚さ(構造用鋼):25 mm
- 最大板金厚さ(ステンレス鋼):20/25
mm(BrightLineファイバー)
- 最大板金厚さ(アルミニウム):20/25
mm(BrightLineファイバー)
- 最大ワーク重量:900 kg

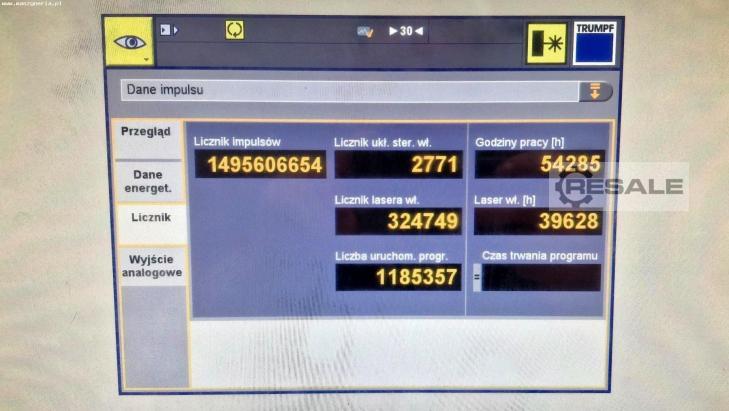

- TRUMPF TruLaser 5030マシンの稼働時間:54285時間
- レーザースイッチオン時間:39628時間
- 波長:1.03μm
- 最小のプログラム可能なステップ:0.001 mm
- PA位置決め偏差:± 0.05mm
- PS平均位置決め偏差:± 0,03 mm
- 平均圧縮空気消費量:35 Nm3/h
TRUMPFレーザーの機器
- CNCコントローラー:SIEMENS SINUMERIK 840D SL
- CAD/CAMソフトウェア:TruTops

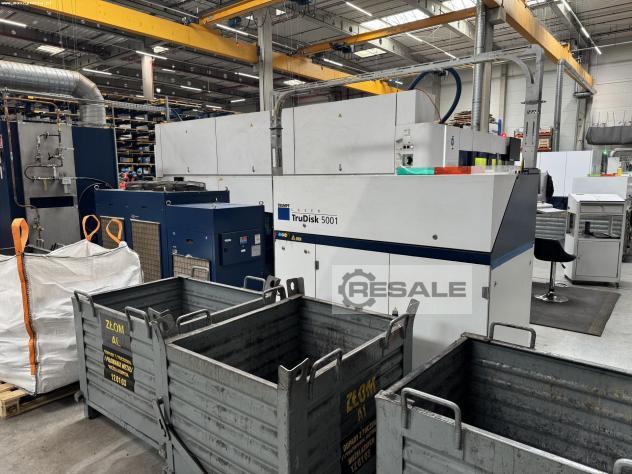

- ディスクレーザー:TRUMPF TruDisk 5001
- 銅と真鍮を切断するための技術パッケージ
- LLK光ファイバー
-
BrightLineアダプティブファイバービームモジュール
- PlasmaLineプラズマ検出システム
-
ステンレス鋼とアルミニウム合金の高圧切断用NitroLi
neシステム
-
素材の種類や厚さに合わせて焦点距離を設定できるF
ocusLineシステム(手動調整不要)
-
バーンインプロセスを制御および調整するためのPier
ceLineシステム(バーンイン時間を10〜80%短縮)
-
切削プロセス全体を最適化し、生産収益性を最大化
るFastLineシステム
-
低品質の材料の切断を容易にし、廃棄物を削減する
めのAdjustLineシステム
-
シートの凹凸があっても、切断プロセス中にカッテ
ングヘッドノズルとシート表面との距離を一定に
つControlLine距離測定システム
-
切断されたワークと廃棄物を溶接ポイントで接続す
マイクロウェルドシステム
-
レーザーのオンとオフをその場で切り替えるFlyLineシ
ステムにより、薄いシートから複数の輪郭が切り取
れた部品の処理時間を短縮
-
迅速な再生産モジュールにより、機械を再プログラ
することなく、既存のプログラムを使用して個々
部品を再度製造できます

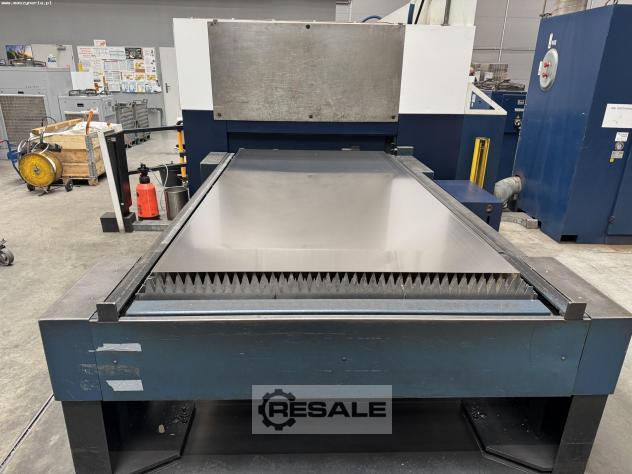

- 自動パレットチェンジャー
- マルチレベルライトカーテン
- メンテナンスフリー
X軸のトルクダイレクトドライブ
- Y軸とZ軸のダイレクトリニアドライブ
-
アダプティブレンズシステム付きユニバーサルカッ
ィングヘッド
- レンズの汚染を防ぐための保護ガラス
- 保護ガラスの状態のオンライン監視
- レーザーポジショニングダイオード
-
ワークピースをアクセスしやすいコンテナに自動的
移すための縦方向ベルトコンベア

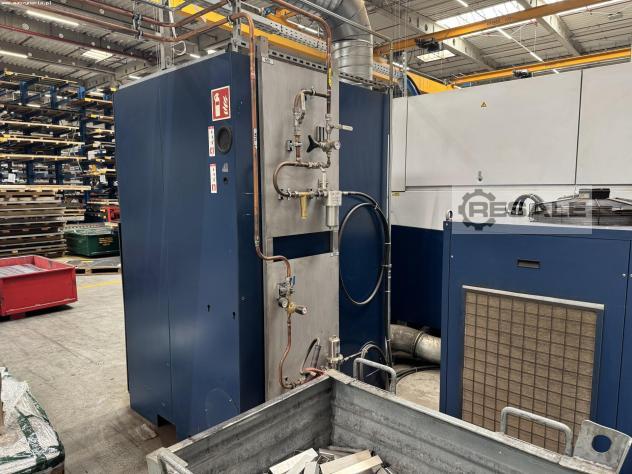

- レーザー冷却システム(水-空気)
- 機械冷却システム(水-空気)
- オイルスプレーユニット
- 送り速度に類似した調整可能なレーザー出力
- レーザー励起用励起ダイオード
