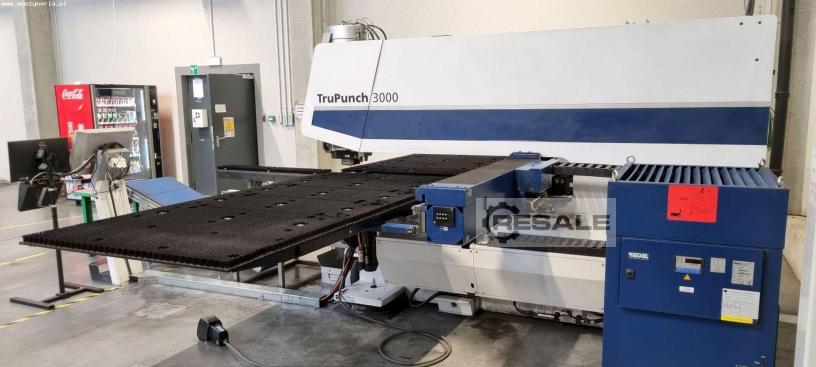

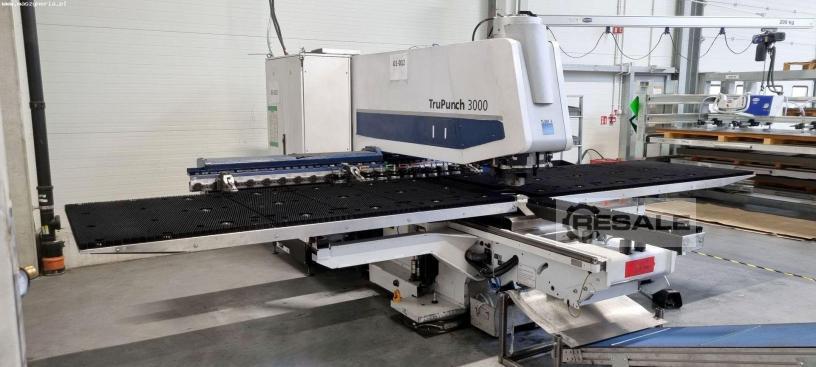

TRUMPF TruPunch 3000-1300 (S11) パンチングマシンは、2013
年にドイツで製造されました。豊富な設備と最新の
ンポーネントを備えた信頼性の高い機械は、厚い
金と薄い板金の両方の加工において、比類のない精
度と精度をユーザーに提供します。標準的なパンチ
グとマーキングに加えて、パンチングマシンは、
テンレス鋼、構造用鋼、アルミニウムの高速溝入れ
、表面エンボス加工、成形、チップレスねじ切りも
能です。

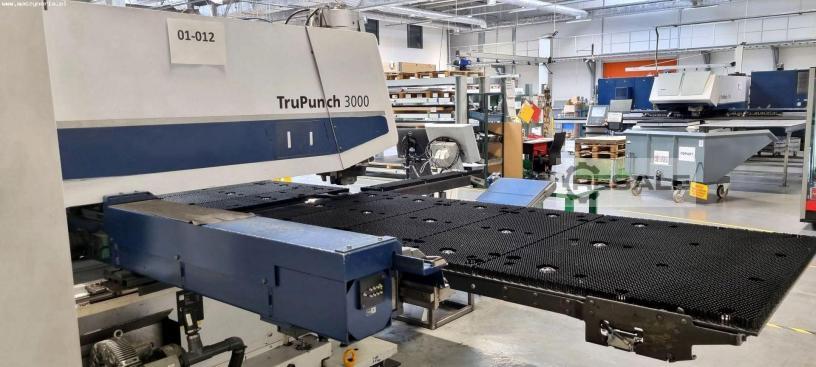

機械の頑丈で溶接された「C」字型の構造の上に、ワ
ークピースの積み下ろしを容易にするように設計さ
た、ボールを内蔵した特別に設計されたブラシテ
ブルがあります。このタイプのテーブルを使用する
と、シートの表面に傷や傷が現れるのを防ぎ、加工
品質が大幅に向上します。製造工程全体を通して
シートはテーブルに固定された油圧クランプによっ
てしっかりと保持されます。
ワークピースは、TRUMPFパンチングマシンの加工ステ
ションの下に、研削および硬化された横レールと
レールで構成される座標ガイドに沿って供給され、

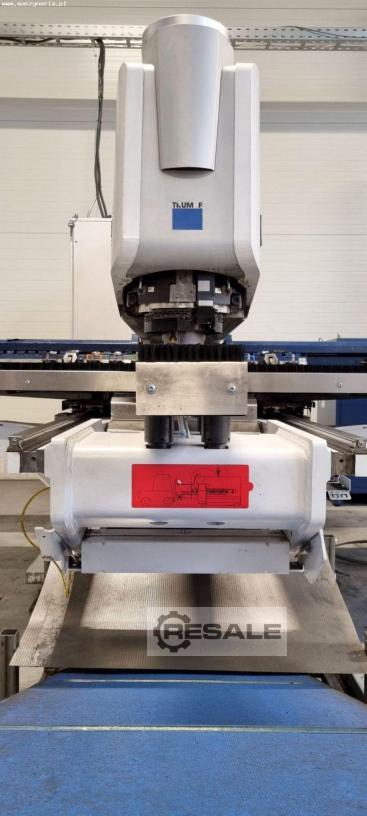

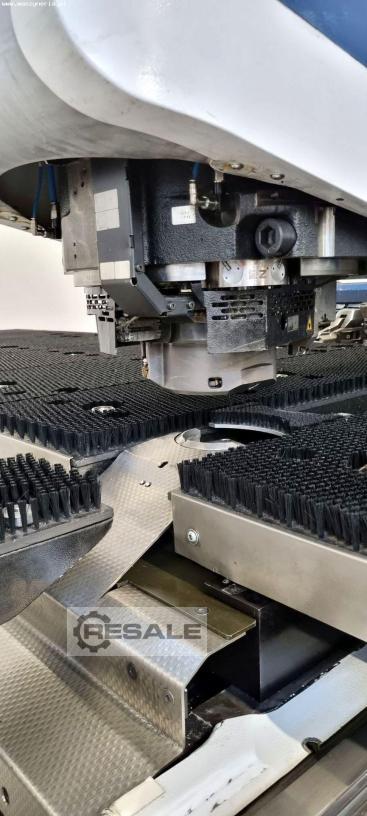

電気パンチングヘッドによって最大18トンの力で加
されます。ヘッドは、あらゆるサイズとタイプの最
大180個のツールが回転式のシングルステーションチ
ックに保管されているリニアマガジンからツール
ピックアップします。油圧クランプを備えたユニバ
ーサルチャックは、パンチとダイの正確な中央位置
わせを保証し、シートを配置する場合でも、すべ
のツールを任意の角度に回転させます。

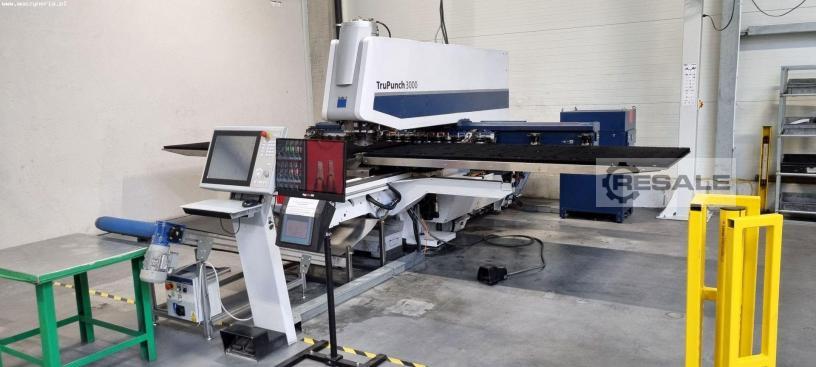

TruPunch
3000パンチングマシンは、拡張プログラミング機能と

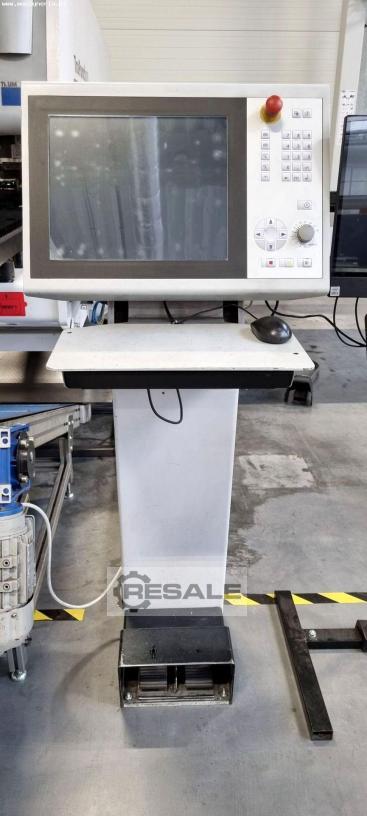

タッチパネルを備えたBOSCH MTX CMP70
CNCコントローラを介して制御され、NCプログラムと
定計画を簡単に管理できます。すべての技術データ
は統合された表の形で明確に提示されており、実行
れた作業中に変更する可能性があります。電力消
を削減するために、コントローラを除くすべての機
械機構は、ダウンタイム中およびプログラムまたは
産計画の終了時にオフになります。
TRUMPF TruPunch 3000-1300 (S11)
パンチングマシンの技術データ
- プレス力: 18 トン (180 kN)
-X/Y軸の送り速度:2500/1250ミリメートル
-ワークの最大厚さ:6.4 mm
-最大ワーク重量:160 kg
-ストローク数(パンチングE = 1 mm):1000 1/分
●ストローク数(マーキング):2500 1/分
スレッドサイズ:M2.5 – M10
マルチツール交換時間:0,3秒
-
ネットワークプロトコルのサポート:ネットビューイ
、TCP / IP、NFS
-労働時間:45656時間
-生産中の平均消費電力:5.6kW
-アクティブ自動スイッチオフ時の平均消費電力:0.3kW
-寸法(長さ×幅×高さ):6500 x 6203 x 2252ミリメートル
TRUMPFトゥルーパンチ3000パンチングマシンの設備
- CNC制御:ボッシュMTX CMP70
-ねじ切り工具のカウンターと故障チェックを備えた
ねじ形成機能
-表面マーキング/エンボス機能

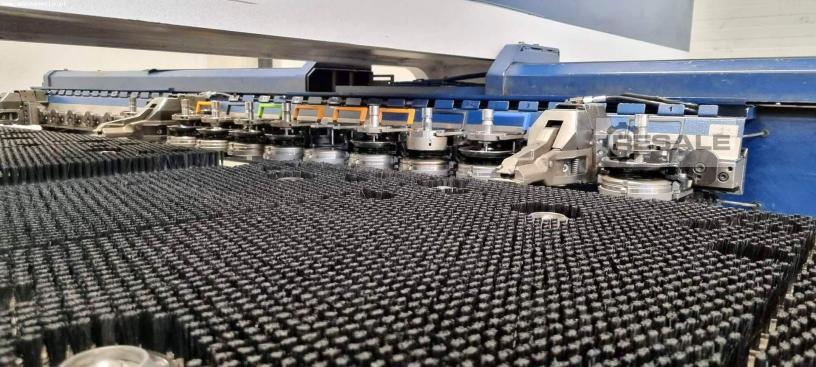

-リニアツールマガジン(18ツールステーション、最大
180ツール)
-ワークピースのロード/アンロードエイド付きブラ
テーブル
- ダイを下げる
- ACサーボモータ
・ダイパッド付きRTCツールカセット(17台)
-工具長補正
- パンチカウンター
-パンチのスプレー潤滑
-クランプ
●垂直可動クランプ(3個入り)
-小さなワークピース用のシュート内のセンサー
-ワーク受信シュート
- セカンドベースピン
- ワークコンテナ
- 切りくず容器
- 2階調ライトカーテン
-自動スイッチオフ
-機械ドライブの緊急スイッチオフ
- フルサービスのドキュメント
- RJ45インターフェイス
- CE証明書
Poland
