図面マシン WWM TS 560/8-1

WWM TS 560/8-1伸線機は、2014年にWWM Technology Srl(現EJP Italmec Sp. z o.o.)によってイタリアで製造されました。この機械� �、一連のローラーを介してワイヤーを引っ張ること により、さまざまなタイプのワイヤーの直径を小さ� ��するプロセスで使用されます。適切な直径に縮小� �れたワイヤーは、カルーセルまたはスタンドに直接 焼き付けられます。

伸線ラインは、次のマシンで構成されています。
1. WWM TS 560/8-1 伸線機
2. WWM SV5 垂直静的ワイヤー ペイオフ
3. WWM DSM 01 メカニカル デスケーラー
4. WWM AF 1000ワイヤーコイラー

ワイヤ送給精度は、2つのチルトドラムと中央のコラ ムで構成されるWWMワイヤペイオフによって保証され� ��す。これにより、延伸機を停止することなく、そ� �ぞれ最大3000kgの重量の材料コイルを簡単にロードで きます。ねじ切り中、シーブとバスケットはACモー� �ー付きのホイストによって下げられます。ワイヤー の全面のスケールも加工中に壊れます。ロッドを4つ の平面に曲げると、プレスの前にあるノズルが圧縮� ��気でスケールを取り除きます。次に、プレス機は� �相互貫通するブレードの二重シリーズを介して、市 販のスチールウールをロッド表面に押し付けます。< br />
WWM TS 560/8-1伸線ラインの各部品の技術仕様

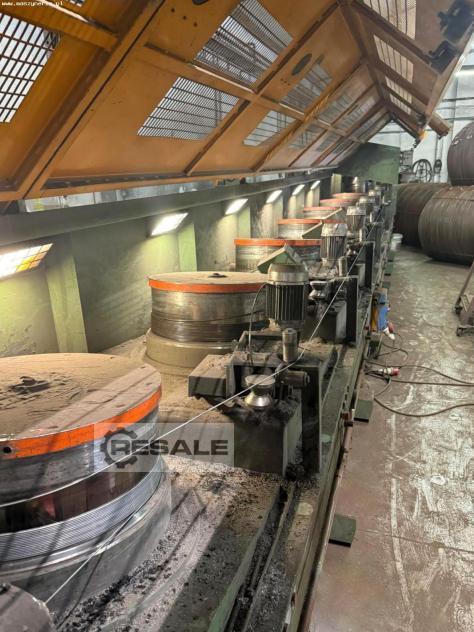

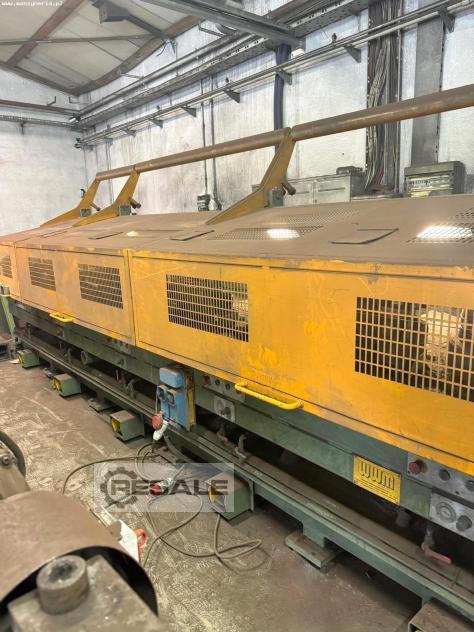

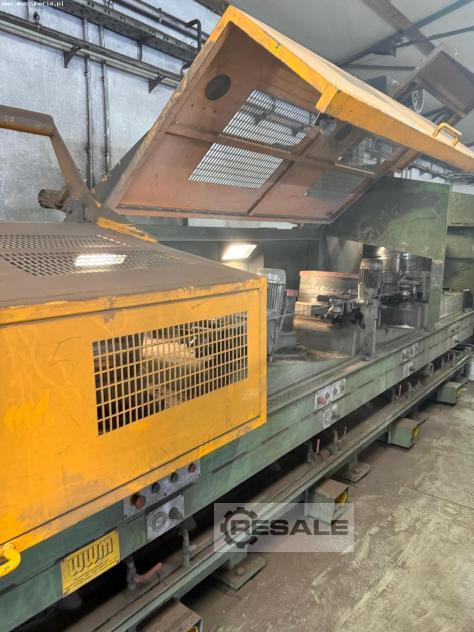

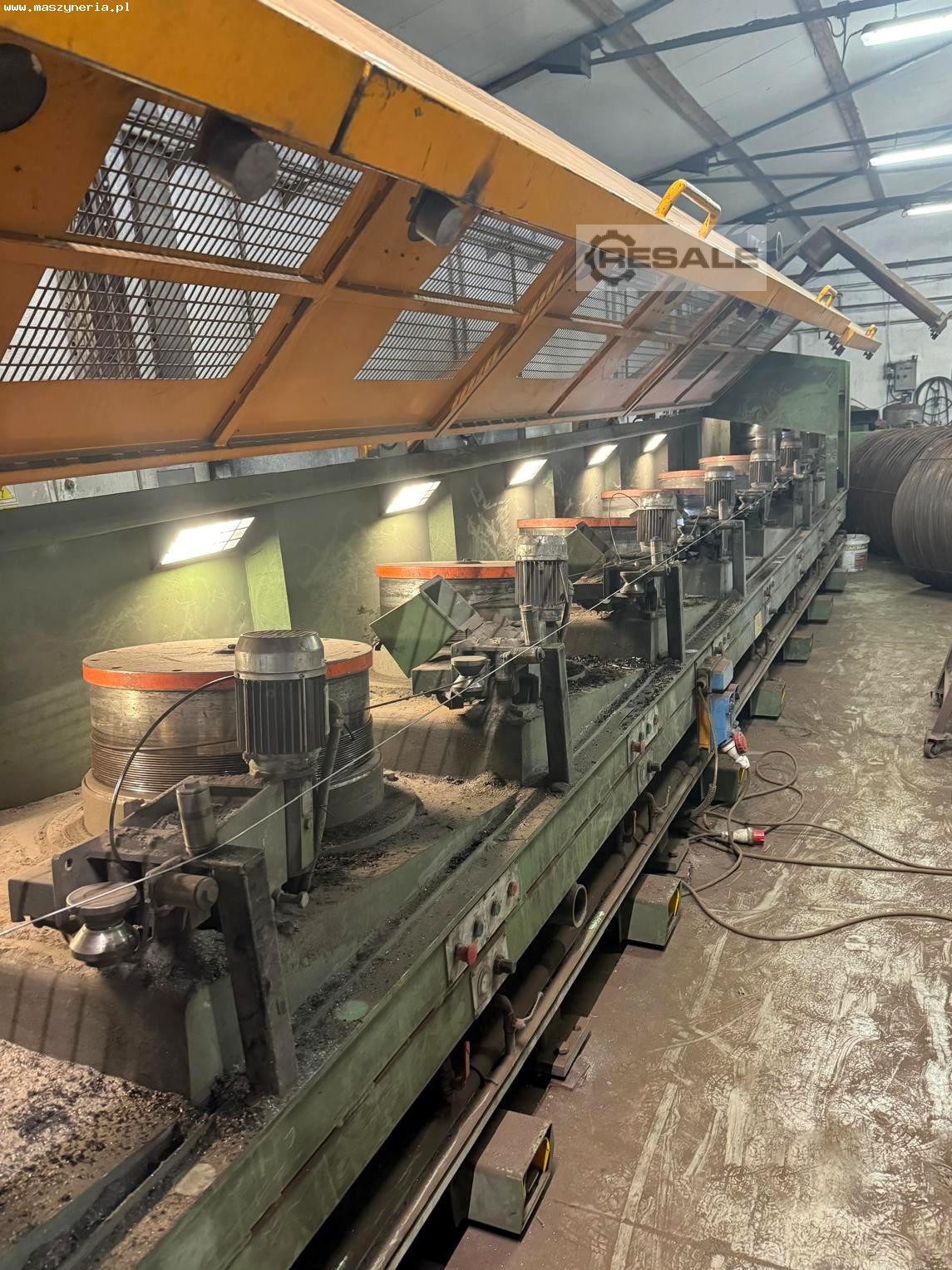

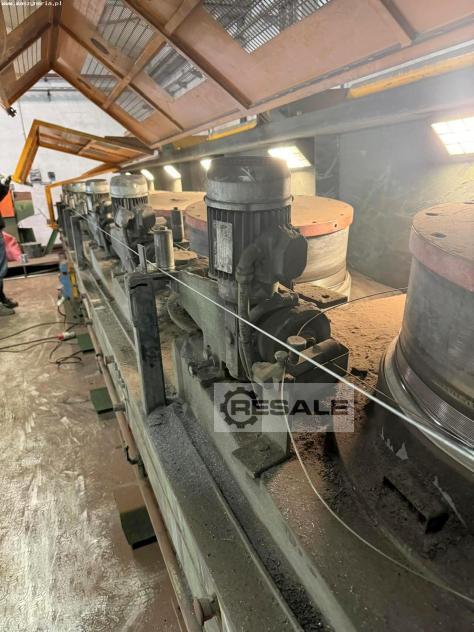

伸線機
- 製造年:2014

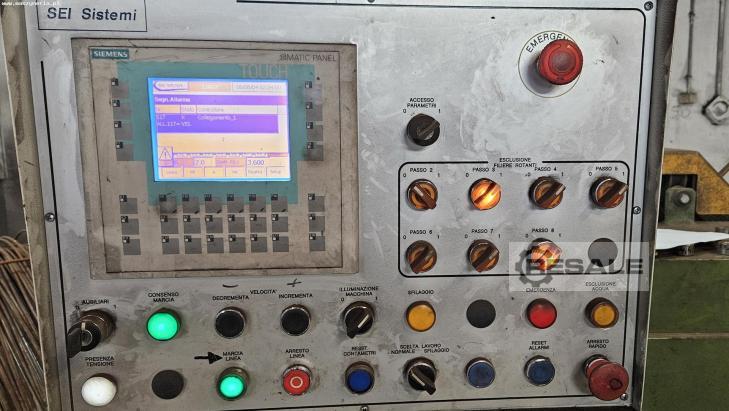

- 制御システム:SIEMENS
- ドラムの数:8
- インレットワイヤー径:6.5-5.5 mm
- 最大アウトレット線径:2 mm
- キャプスタン径:560mm
- 最大作業速度:30 m / s
- センサー制御とダンサーアーム制御
- ロータリーダイ

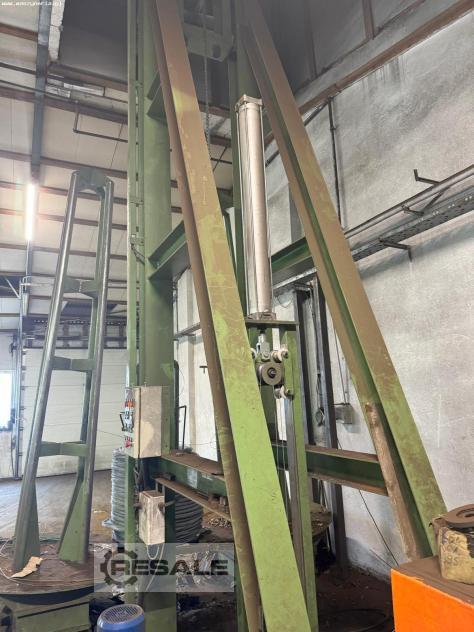

垂直ワイヤーペイオフ
- 製造年:2014
- 最大線径:7 mm
- ドラムの数:2
- ドラム缶の垂直高さ:3000 mm
- 各ドラムの最大許容荷重:3000 kg
- 作業速度:8-25 m / min
- 高さ:6000-7300 mm
- 最大チェーンストローク:6 m
-ACモーター付きドラムの位置決め用油圧ユニット
- 現行規格に準拠した安全保護
- マシンベースの寸法(L x W):3100 x 3200 mm
- 機械の総重量:5550 kg

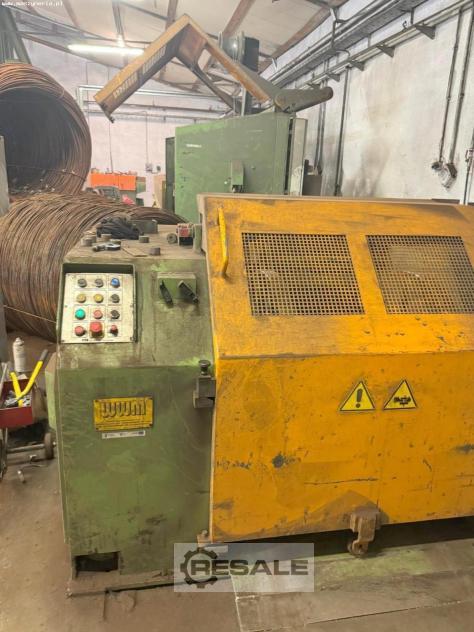

機械式デスケーラー
- 製造年:2014

ワイヤーコイラー
- 製造年:2014
- 線径範囲:0.5-0.8 mm
- リールフランジ径:1000mm
- 最大リール重量:2000 kg
- 最大作業速度:30 m / s
- リールの積み下ろし用空気圧リフター
- ワイヤー矯正ユニット
- 空気圧駆動とメカニックロック付きテールストック< br /> - 回転部品のバランスを取り、走行性の向上と耐久性� ��向上を実現
- コントロールパネル
- 必要な量に達すると減速とシャットダウンを行うデ� ��タルインジケータ
- フィルター、減速機、ルブリケーターを備えた空気� ��システム
- 現行規格に準拠した安全保護
- ACモーター
