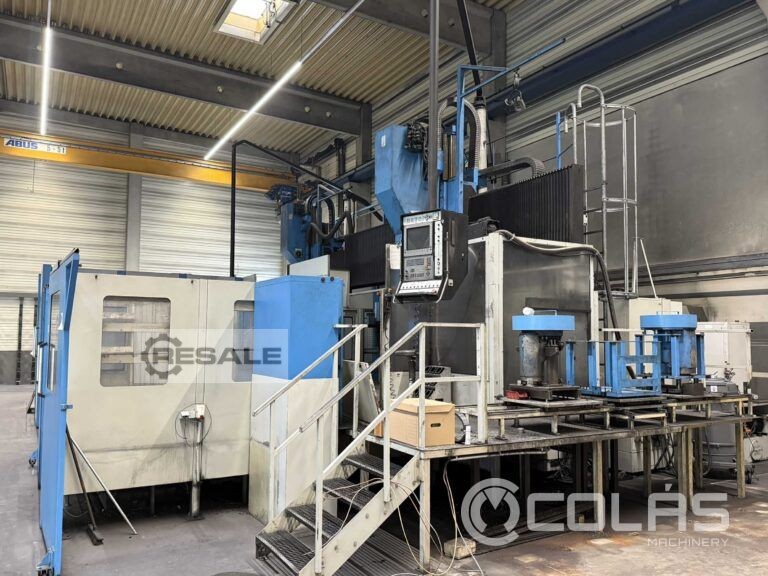

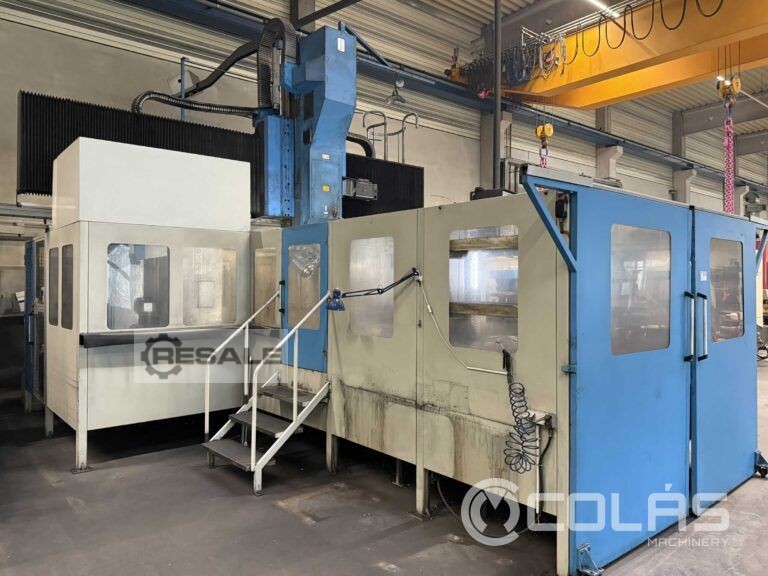

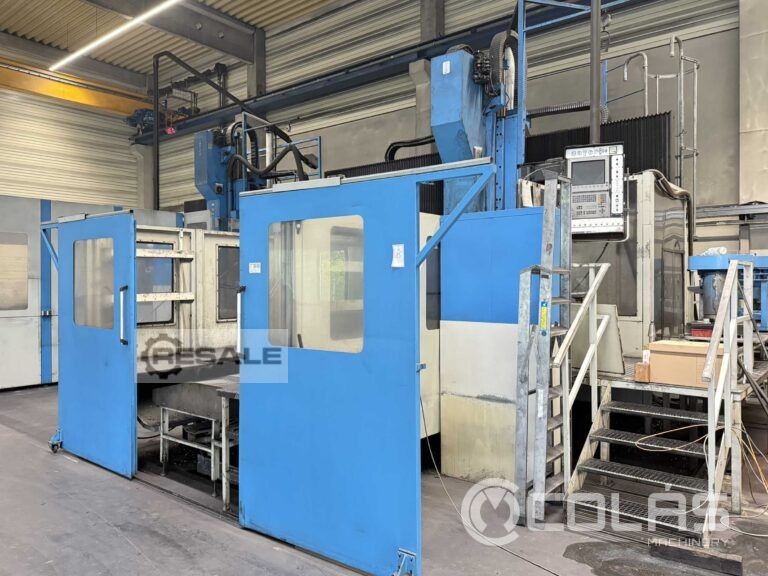

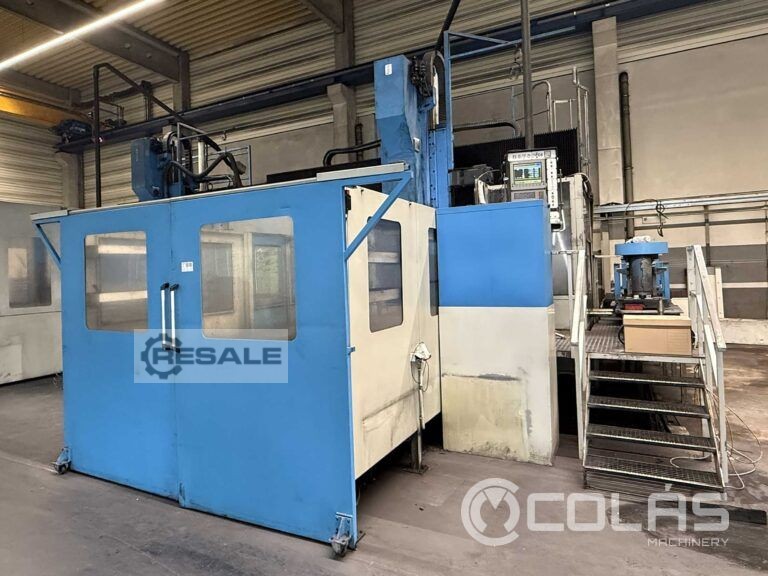

メーカーZAYER
KPU-4000 AR型
2000年11月
CNCハイデンハインTNC-430 PA

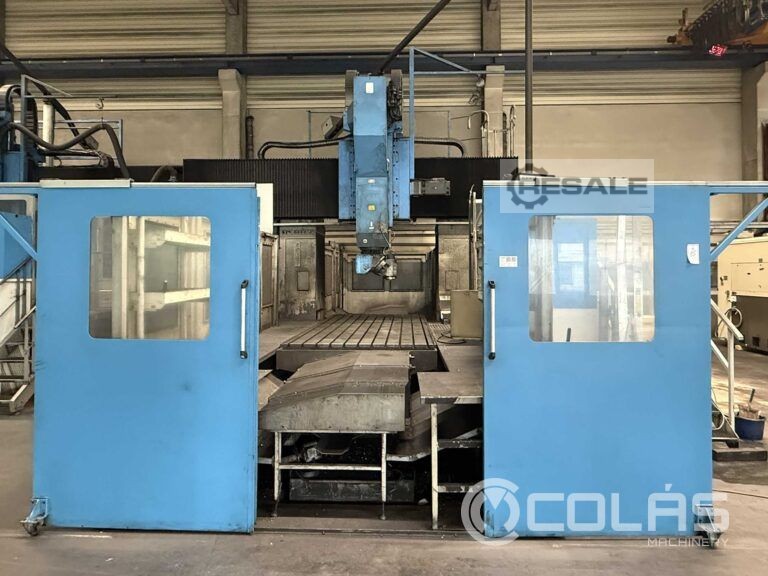

テーブル
テーブル面 4,000 x 1800 mm
テーブル上の許容重量 20,000 kg
ルートと進路
縦移動量(X軸)3,700 mm
クロススパン(Y軸) 3,050 + 873 mm
上下移動量(Z軸)1,100mm
直立間ピッチ 2,300 mm
テーブルからノーズまでの最大高さ(ダイレクトエジ
ットヘッド付き) 1,175 mm
テーブルからノーズヘッドまでの最大高さは、垂直
置で45°、1,240mm。
早送り軸 (X, Y, Z) 25,000 mm/min
最大作動送り 15,000 mm/min
X、Y、Z軸加速度 0.8m/sec2
自動ヘッド45º
軸回転 A 0.001º/360.000 ポジション
B軸回転0.001º/ 360.000ポジション
自動ヘッドコーン45ºISO-50 – DIN 69871
自動ヘッド速度:45º、6,000 rpm。
メインモーター出力37kW。
いいえ。速度範囲 2
直接出力ヘッド付属
ダイレクトアウトプットヘッドコーン ISO-50 – DIN
69871
自動ツールローダー付属
倉庫アイテム 30
備品
手動ヘッド交換 付属
45ºヘッド用の右側にある自動格納式サポートが含ま
れています
直接出口ヘッド用の右コラムの上部にある手動格納
サポートが含まれています
一体型フェアリング付属
ダブルチップエバキュエーターはテーブルの両側に1
つずつ含まれています
クロスチップエクストラクター付属
1,000 l.
ペーパーフィルター付クーラントタンク+マグネティ
ックセパレーター付 付属
内部冷却20バール付属
外部冷却5バール、付属
CNC 3D ROT機能。 含ま
ハイデンハインHR-410ポータブルステアリングホイー
ブランド モーター、アクスル、ヘッドストック:
SIEMENS DIGITALES
他
イーサネット接続付属
位置決め精度0.010mm。
繰り返し精度0.005mm。
マシンカラーRAL 7038 / RAL 5012
機械重量 42,000 kg
Spain
50720 ZARAGOZA
