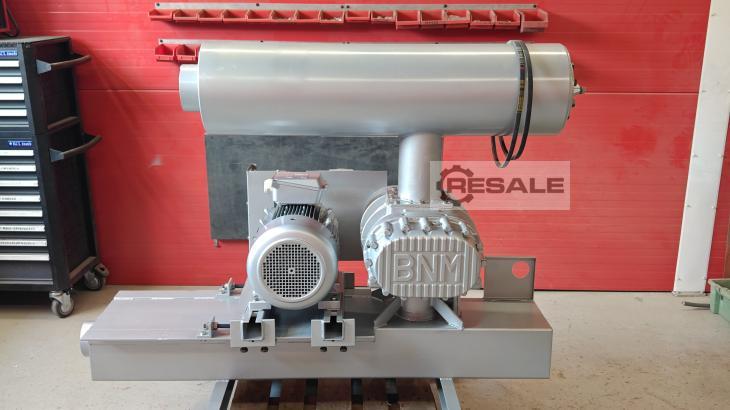

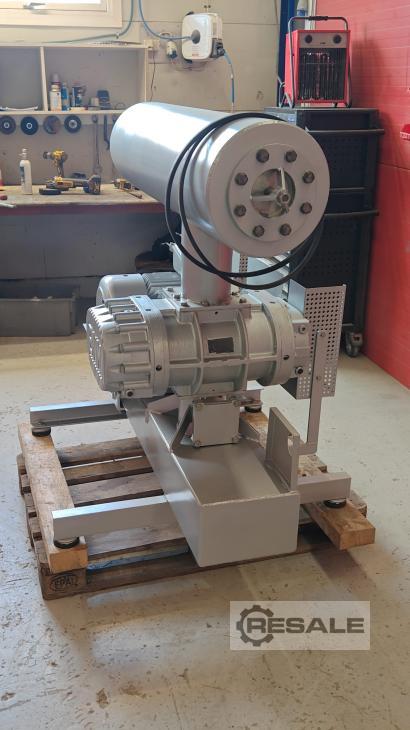

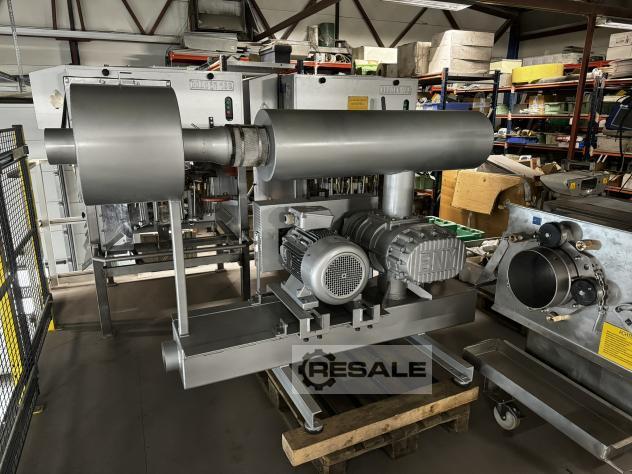

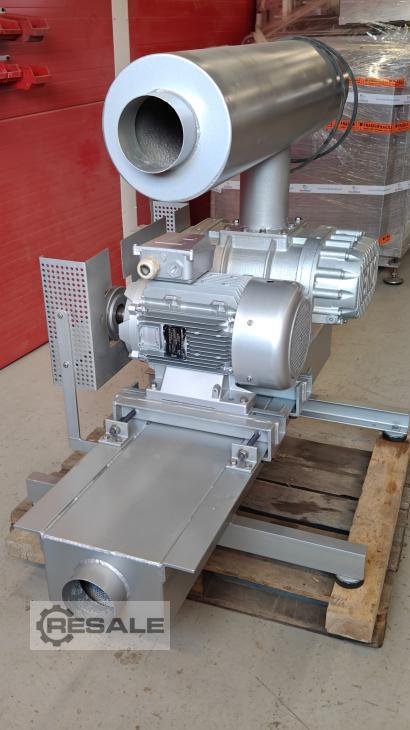

진공 펌프 Busch WN 0125 AV
제조사: Busch Vakuumteknik A/S
조건: 정밀 검사
버전
Dingo Roots 펌프는 다양한 크기로 제공됩니다. 식별
코드는 유형, 설계 표준, 크기 및 버전, 압력 또는
진공을 보여줍니다.
본보기:
WN 0050 AP / WN 0050 AV
WN = 뿌리 펌프 딩고
0050 = 크기
A = 설계 기준
P = 압력 버전
V = 진공 버전
작동 원리
진공 펌프 Busch (부쉬) WN 0125 AV는 검증된 루츠
시스템에 따라 작동하는 3-로브 루츠 펌프
Dingo입니다. 조작은 간단하고 효과적입니다.
동일한 프로파일을 가진 두 개의 로터가 케이싱
내에서 반대 방향으로 회전합니다. 가스가 회전함에
따라 가스는 각 로터와 케이싱 사이의 공간으로
유입되어 회전에 의해 갇히고, 운반되고,
배출됩니다. 이 동작은 각 로터의 각 회전에 대해 두
번 반복되므로 구동축의 각 회전에 대해 6번
반복됩니다. 로터와 실린더 사이에 기계적 접촉이
없기 때문에 압축 챔버에서 오일 윤활이 필요하지
않습니다. 또한 모든 버전은 공랭식입니다.
혜택:
3-로브 루츠 펌프 Dingo는 오일 없이 작동하며
비접촉식입니다.
• 윤활이 필요하지 않습니다.
• 운송되는 가스의 윤활유에 의한 오염 없음
믿음직한. 견고한 디자인과 정교한 제조 공정.
실린더와 기어 하우징 사이의 미로 밀봉
경제성 – 높은 체적 및 기계적 효율성으로 인해
수직 가스 흐름으로 인해 응용 프로그램
지향적입니다. 펌프 및 모터 치수는 각 응용 분야에
맞게 조정할 수 있습니다. 많은 액세서리를 사용할
수 있습니다. 흡입 및 과압 작업에도 사용할 수
있습니다.
서비스 용이성 – IEC 표준에 따른 모듈식 구조 원리
및 모터로 인해. 기어, 오일 교환 및 윤활로 유지
보수가 줄어듭니다.
표준 유닛 설계
Dingo AP (압력 버전)
• 통합 토출 소음기가 있는 베이스 프레임의 루츠
압축기
• 흡입구 필터가 통합된 흡입 측 소음기
• 모터 고정 어셈블리 포함 V-벨트 구동 장치
• 압력 릴리프 밸브
• 압력계
• 유연한 방전 연결 Dingo AV (진공 버전)
• 통합 토출 소음기가 있는 베이스 프레임의 루츠
펌프
• 흡입 측 소음기
• 모터 고정 어셈블리 포함 V-벨트 구동 장치
• 진공 릴리프 밸브
• 진공 게이지
• 유연한 흡입 및 배출 연결
기술 데이터
공칭 변위 m3/min: 6,8 – 19,4
최대 차압, 진공 버전 hPa (mbar): 500
최대 차압, 압력 버전 hPa (mbar): 600
공칭 모터 정격 kW : 2,2 – 30,0
공칭 펌프 속도 min-1: 1000 – 2600
씰링 유형: 미궁
모터 제외 무게 kg : 297
무게, 뿌리 단계 : 155
