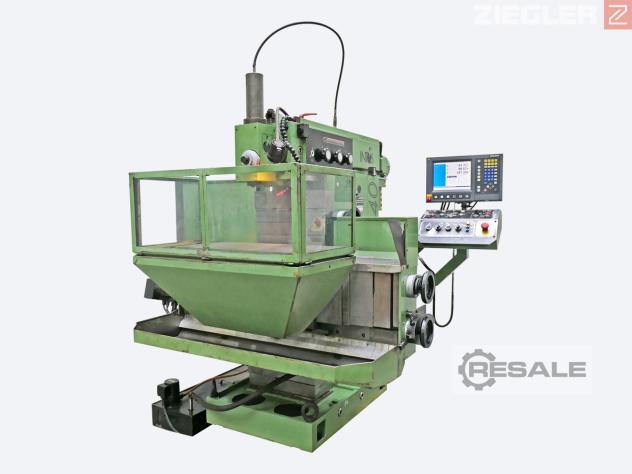

공구 밀링 머신 INTOS FNGJ40

Intos FNGJ40 - 공구 밀링 머신

모든 축에서 자동 공급

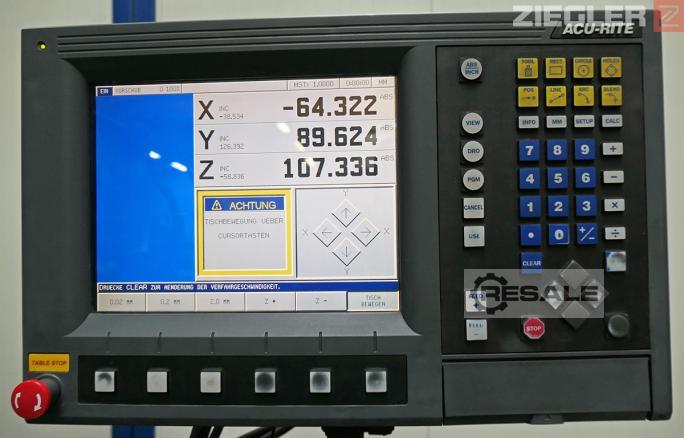

ACU-RITE 3축 위치 인디케이터
유압 공구 클램핑
냉각수 설정
작업장 조명
1999 : 내장

사양

작업:
- 테이블의 수평 세로 방향 이동(축 X): 600mm
- 밀링 헤드의 수평 횡방향 이동(Y축): 400 mm
- 테이블의 수직 이동(Z축): 400mm
수직 테이블의 클램핑 표면:
- 길이 x 높이: 500 x 320mm
- T-슬롯 수/간격/크기: 5 / 50 mm / 14H8

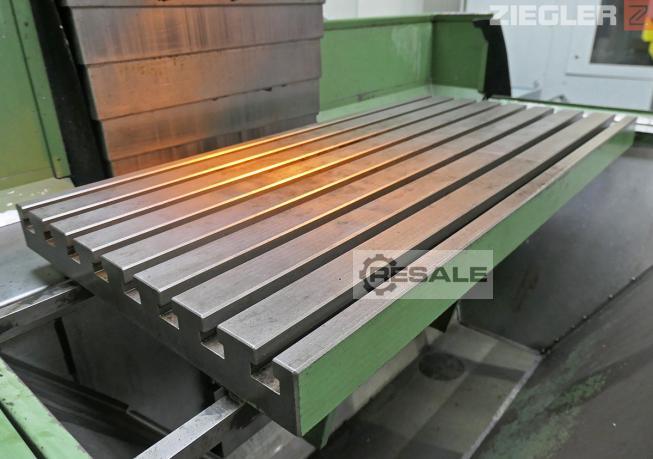

고정 각도 테이블 클램핑 표면:
- 길이 x 너비: 800 x 400mm
- T-슬롯 수/간격/너비: 8 / 50mm / 14H8
이송 및 급이송:
- 엔진 출력/속도: 1.5 kW / 940 rpm
- 피드 스테이지: 18
- 이송 범위 축 X 및 Y: 16 - 800 mm/min
- 이송 범위 Z축: 8 - 400 mm/min
- 급이송 X 및 Y 축: 2000mm/min
- 급이송 Z축: 1000mm/min
- 최대 이송력 X 및 Y축: 8 + 4kN
- 최대 이송력 Z축: 10 + 5kN
드라이브 및 속도 수평 스핀들:
- 엔진 출력/속도: 4 kW / 1400 rpm
- 속도 수준: 18
- 속도 범위: 63 - 3150rpm
- 스핀들 클램프의 최대 허용 토크: 500 Nm
- 스핀들의 테이퍼 보어: SK40
수력의:
- 작동 압력 공구 클램핑 회로: 10 MPa
- 펌프 모터 출력/속도: 0.55 kW / 1395 rpm
- 탱크 용량 : 15 l
- 펌프 유량: 2.3 l/min
냉각 장비:
- 펌프 모터 출력: 0.09kW
- 펌프의 작동 압력: 0.04 MPa
- 펌프에 의해 펌핑되는 최대 액체량: 25 l/min
- 배출구에서의 최대 유체 유량: 7 l/min
- 탱크 용량: 40 l
필요한 전원 공급 장치:
- 작동 전압/주파수: 3x 400V / 50Hz
- 소비전력: 8.0kW
- 퓨즈의 정격 전력 (사용자) : 20A
- 제어 전압: 24V
차원:
- 크기 WxHxD: 1975 x 1910 x 1810mm
- 앵글 테이블 및 수직 밀링 헤드를 포함한 기계 무게: 2200 kg
