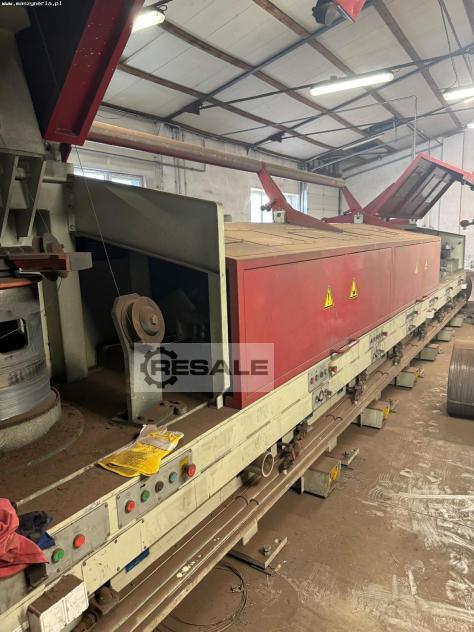

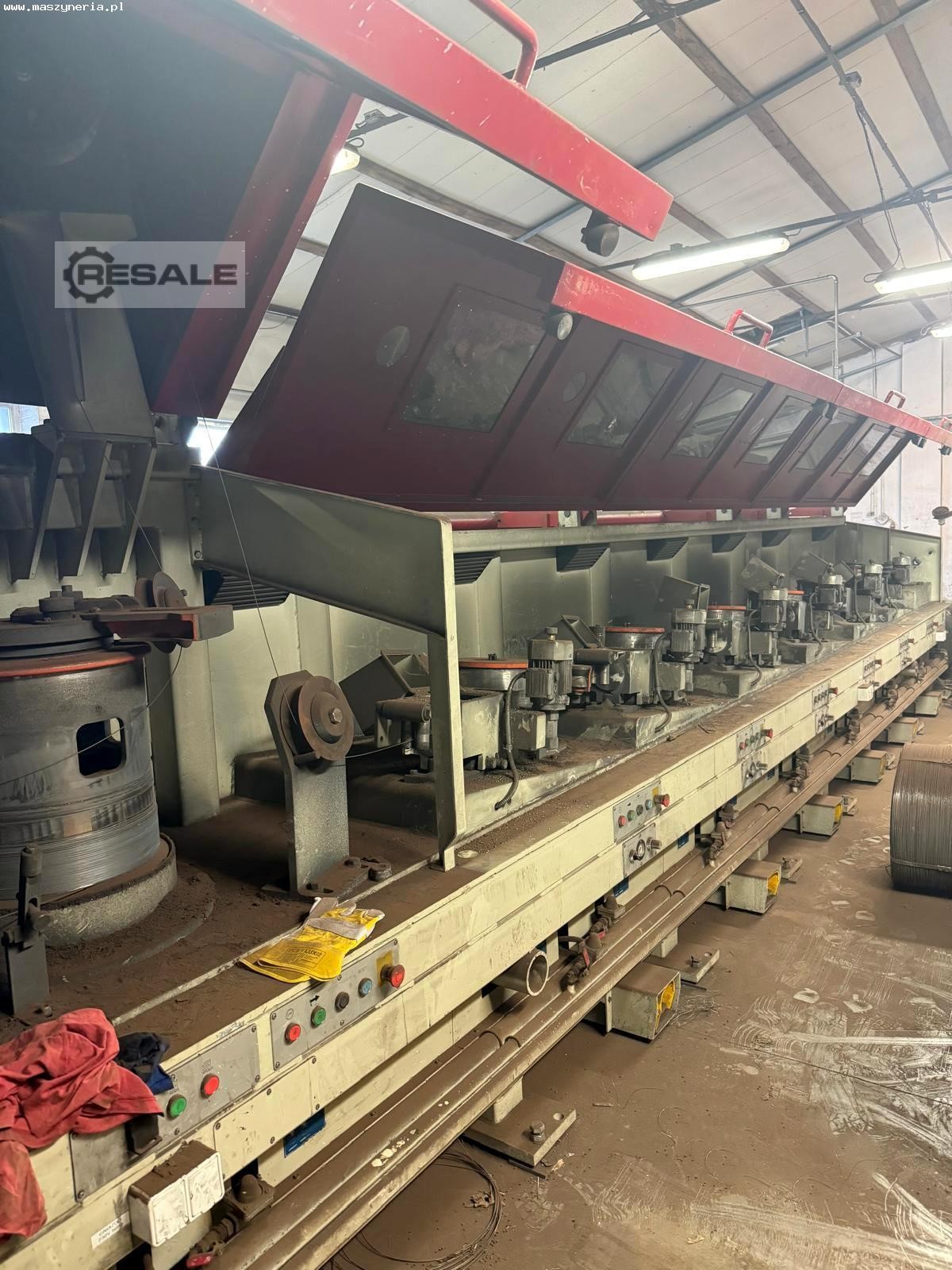

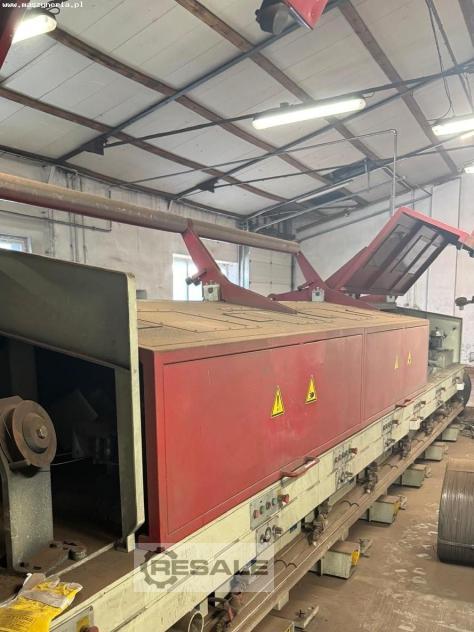

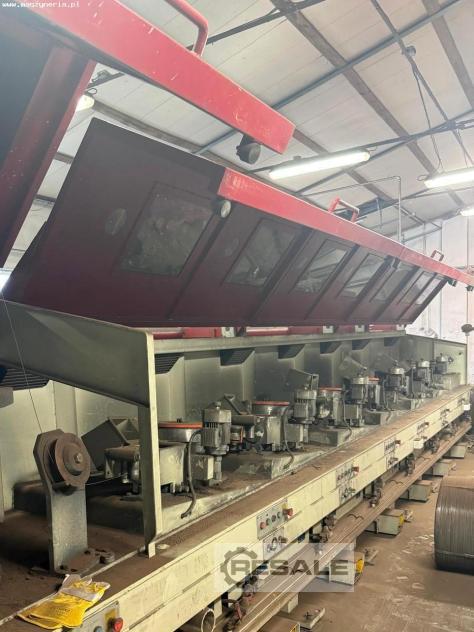

ITALMEC TSR 300/1+6 와이어 드로잉 라인은 EJP Italmec Sp. z
oo에 의해 2020년 폴란드에서 건설되었습니다. 라인의
목적은 일련의 롤러를 통해 당겨 다양한 유형의
와이어, 즉 강선 또는 용접 와이어의 직경을 줄이는
것입니다. 이 프로세스는 두 개의 추가 장치(와이어
페이오프와 와이어 코일러)를 사용하여 완전히
자동으로 수행됩니다.
와이어 드로잉 라인은 다음과 같은 부분으로
구성됩니다.
1. ITALMEC TSR 300/1+6 철사 그림 기계
2. ITALMEC SB2C 보상기를 가진 수직 정체되는 철사 급료
지불
3. ITALMEC AHSC 30 수평 정적 와이어 코일러
회전 암이 있는 ITALMEC 와이어 페이오프는 스풀, 코일
또는 랙에서 재료를 멈추지 않고 드로잉 머신 쪽으로
정밀하게 풀어줍니다. 단선 시 기계를 정지시키는
특수 장치와 매듭이 감지되었을 때 단선 없이 기계를
정지시키는 데 필요한 전선량을 축적하는 보정기가

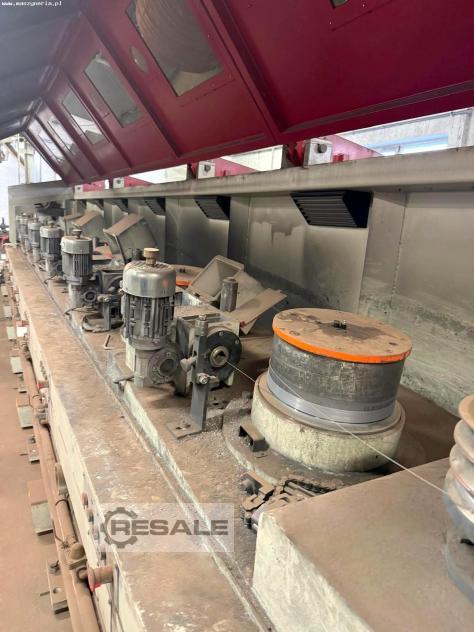

장착되어 있습니다. 각 감소 후 와이어는 7개의 드럼
중 하나에 감겨 있습니다. 직경이 감소된 완제품은
캐러셀 또는 스탠드에 직접 과자류가 됩니다.
ITALMEC TSR 300/1+6 와이어 드로잉 라인의 개별 부품에
대한 기술 데이터
드라이 드로잉 머신
- 제조 연도: 2020
- 재료 유형 : 저탄소 및 고 탄소강 와이어, CO2 용접
와이어, 서브 아크 와이어, 플럭스 코어 와이어
- 드럼 수: 7
- 최대 입구 와이어 직경 : 2.5mm
- 최대 출구 와이어 직경 : 1mm
- 캡스턴 직경 : 300mm
- 센서 제어 및 댄서 팔 제어
- 현재 표준에 따른 안전 보호

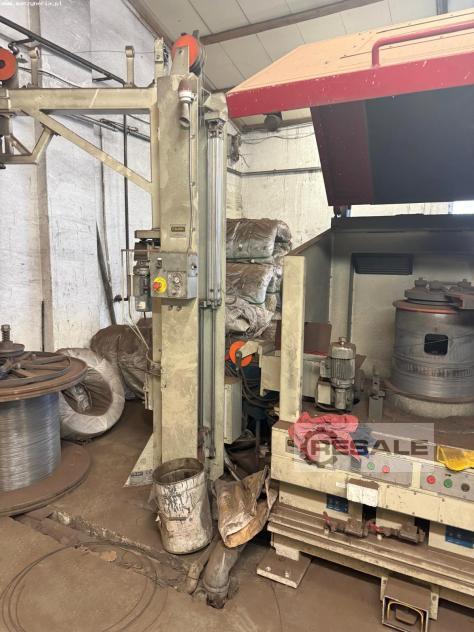

수직 와이어 급료 지불
- 제조 연도: 2020
- 와이어 직경 범위 : 1-3.5 mm
- 스풀, 코일 또는 스탠드의 최대 외경: 1000mm
- 최대 작동 속도: 3m/s
-보정기
- 전선 파손 시 기계를 정지시키는 장치

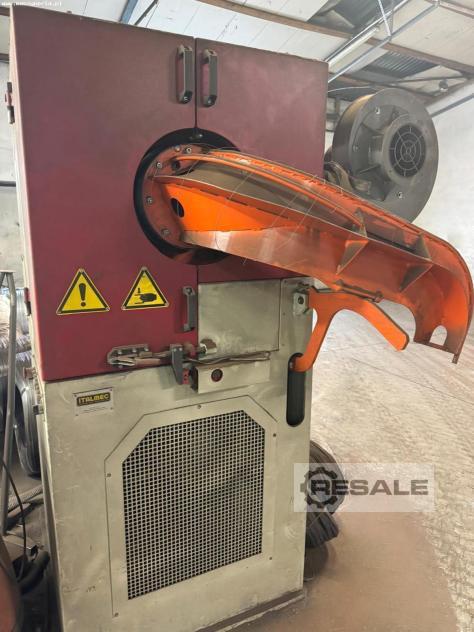

수평 와이어 코일러
- 제조 연도: 2020
- 재료 유형: 저탄소, 중탄소 및 고탄소 와이어
- 캡스턴 직경 : 300mm
- 최대 와이어 직경 : 5mm
