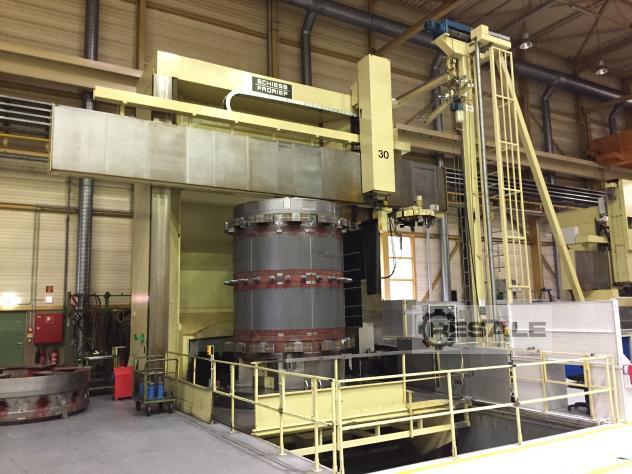

캐 러셀 선반 기계 (선반) SCHIESS 40 DZ 12-400/500-500/180

사양

제어 지멘스 SINUMERIK 840 DSL

주요 치수 및 이동 거리
페이스 플레이트 직경 4,000 mm
원주 직경(최대) 5,000mm
공작물 높이(최대) 5,000 mm
기계의 총 높이 9,250 mm
최대 공작물 중량: 80,000 kg
테이블 베이스 Y
수평 테이블 변위 2,500 mm
크로스바
대들보의 수직 조정
3,200mm(50스텝)
대들보 지지대(오른쪽)
수평 조정 지원 - 2740 + 2740 mm
치즐 슬라이더의 수직 변위 1,800 mm
치즐 슬라이더의 단면적 250x210 mm
측면 지지대(오른쪽)
수직 조정 지원 -25 + 2170 mm
치즐 슬라이더의 수평 변위 1,000 mm
치즐 슬라이더의 단면적 250x210 mm
터닝 직경 최대/최소 4,500/2,500 밀리미터

메인 드라이브:
메인 모터 출력 100 kW
페이스 플레이트 속도 범위는 0.63 – 63rpm입니다.
페이스 플레이트의 최대 토크 160kNm

Drilling and Milling Drive Pages 지원:
구동 모터의 동력 22.5 kW
최대 토크 900 Nm
기계의 연결된 부하
기계의 연결 전압 380 볼트 / 50Hz
제어 전압 : 220V AC / 24V DC
총 연결 부하 150kVA
필요한 사전 퓨즈 400 A

장비 및 부속품 :
운영자 플랫폼
컨베이어
냉각 윤활유 공장
툴 체인저
공구 프로브 RENISHAW
seller offer No. resale 05712
