立式铰接式钢丝锯机，用于通过配备金刚石的钢丝绳 石和混凝土 适用于直线切割和自由轮廓。 拱形切割装置可用于从石块或混凝土块上切割半径和 投影中最大切割宽度 490 mm 最大工件高度 550 mm 关节臂长度 1,500 mm 最大可切割半径 2,000 mm 切割绳长度 4,000 mm 由液压马达驱动的切割绳 无级变速 驱动功率 4 kW 提供不同的装饰级别 - 例如，工件车削装置和运输装置/块夹紧装置见图
Key data: 350 mm, 450 mm
机电立式开槽机，带集成转台和四个CNC控制轴 最大滑枕 - 行程范围 350 mm 每分钟 0 至 80 冲程无级可变 最大安装高度 640 mm 减震头 - 摆动范围 +/- 20° 转台直径 450 mm 工作台 - 行程 - 340 x 340 mm 圆分隔台孔 Ø 130 mm 最大工件重量 1,250 kg 驱动功率 8 kW 重量约 2,600 kg
带电机液压系统的涂胶架 VHS，用于粘合所有框架结构，带销钉连接 – 齿形连接 – 45 斜接连接。 电动液压涂胶架 VHS 有以下尺寸可供选择： 最大灌浆范围 2，500 x 1，800 毫米 2，500 x 2，100 毫米 3，000 x 1，800 毫米 3，000 x 2，100 毫米 3，500 x 2，100 毫米 三个立式压力缸，冲程范围为 120 mm，每个压力为 2 吨。 两个卧式压力缸，行程范围为 120 mm，每个压力为 2 吨（当然，胶合架也可以配备更多的压力缸）。驱动 率 0.75 至 1.25 kW

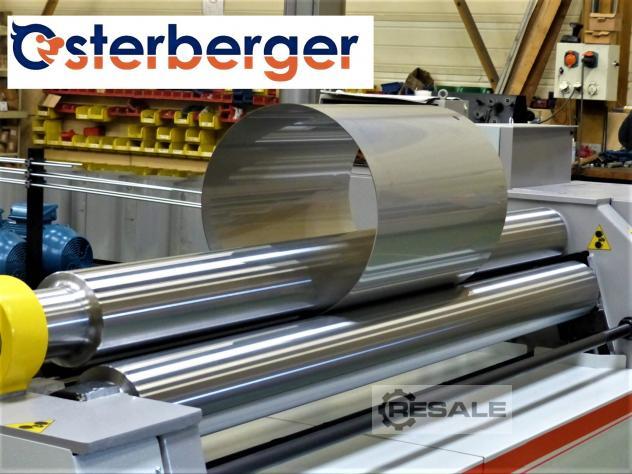

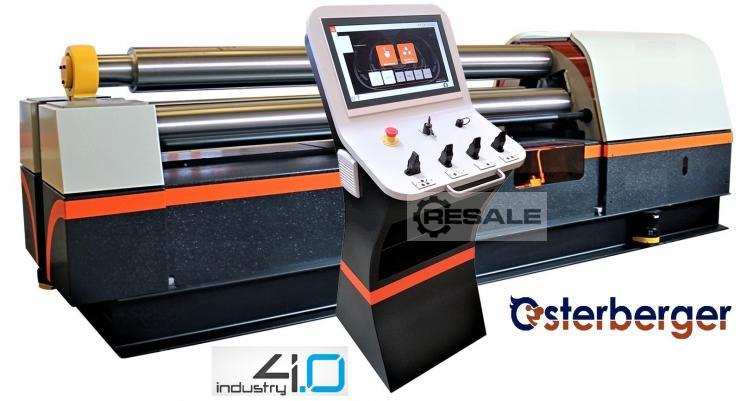

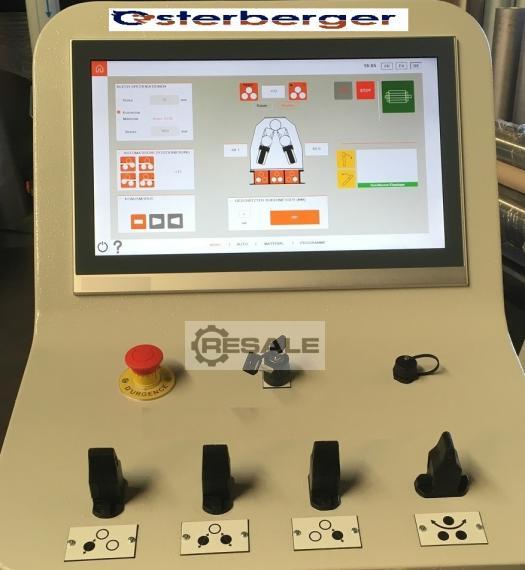

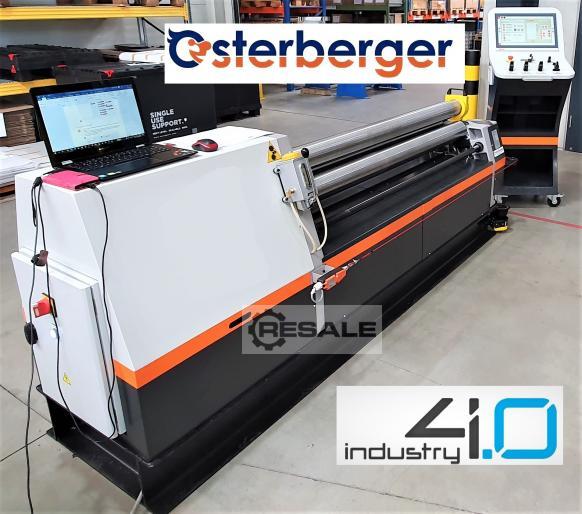

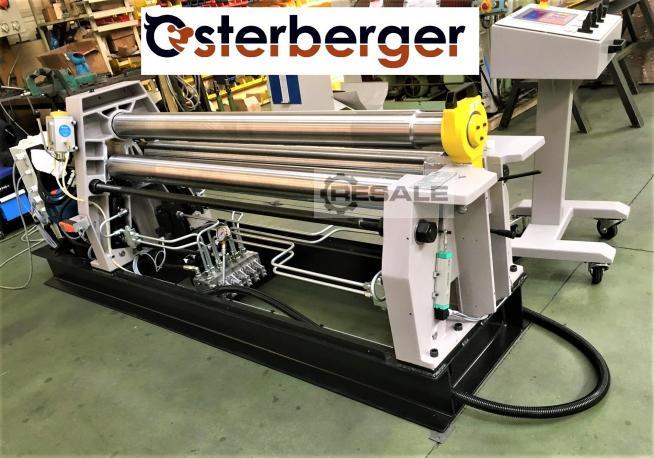

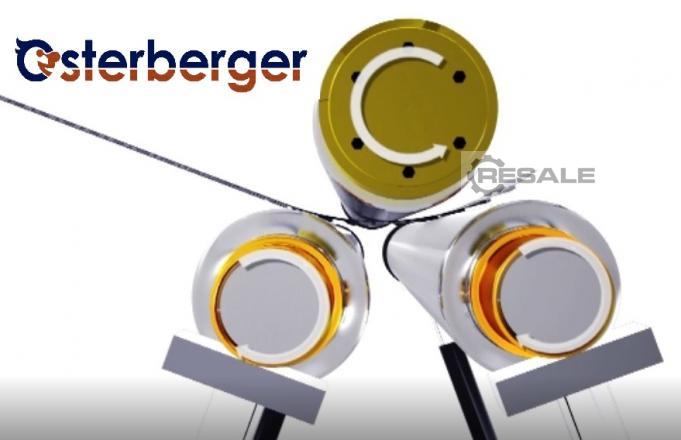

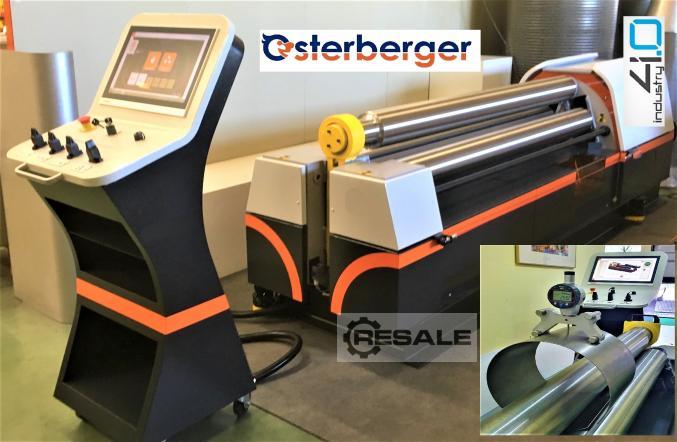

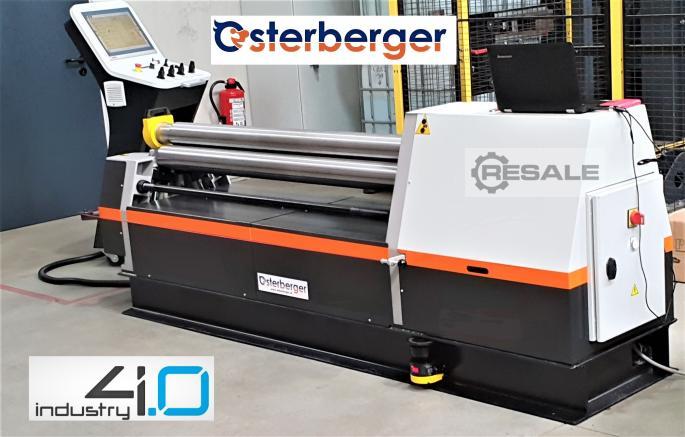

非常高品质的 CNC – 受控精密钣金圆折床，带自动折弯顺序计算 – 自动 CNC – 受控双面预弯 – 锥形折弯装置、三个液压驱动滚子（每卷一个液压马 ）、液压线性子轧辊调节 – 镀硬镀铬活塞杆 – 硬化和研磨辊 – PILZ® 激光保护 – BECKHOFF® CNC – 使用以太网技术和大型触摸屏进行控制 - 丹佛斯® 精密液压系统 – 中央润滑系统 最大弯曲长度 2，000 mm 卷筒直径 170 mm 最小纬径 = 卷筒直径的 1.1 倍 滚子采用青铜滑动轴承。 对于钢板/ST40，在整个弯曲长度上，在 5 x D = 5 mm 时具有标称预弯曲性能 在整个弯曲长度上，在 5 x D = 7 mm 钢板/ST40 下的标称弯曲性能 驱动功率 4 kW 重量 2，000 kg

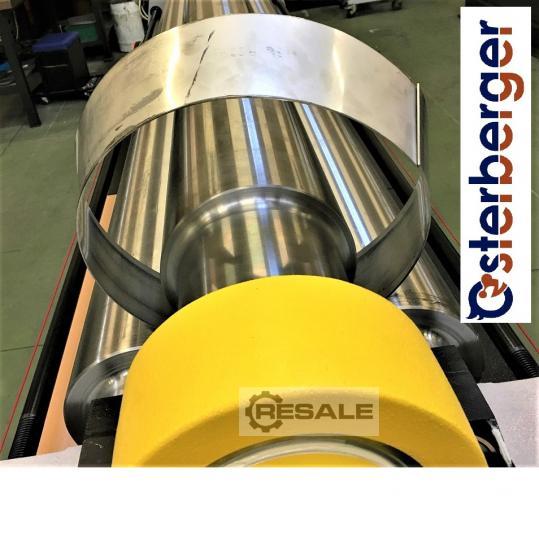

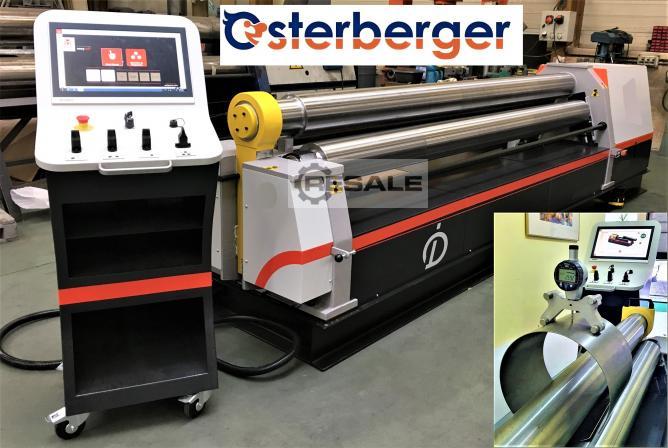

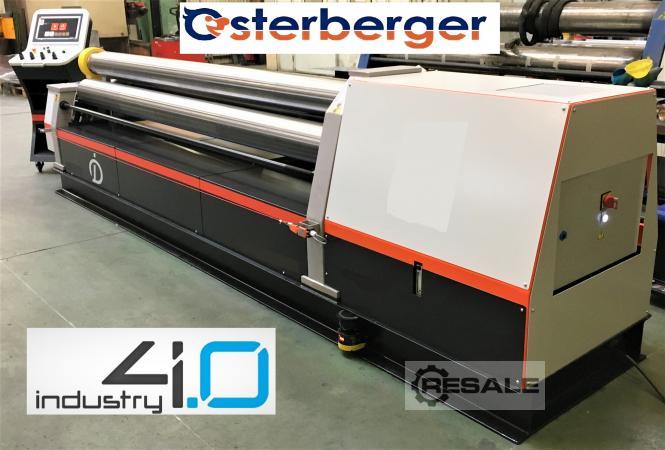

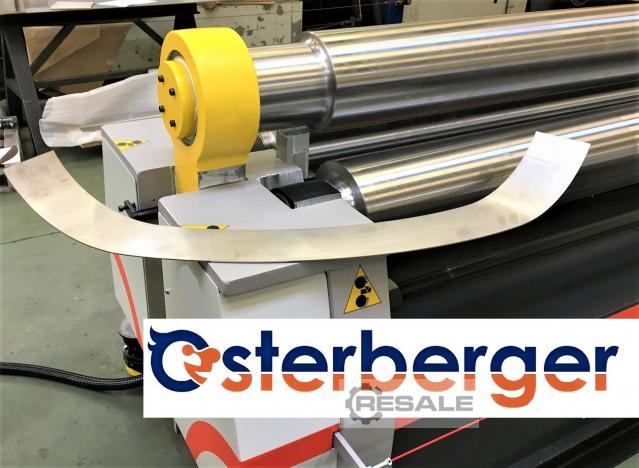

非常高质量的CNC - 受控的精密钣金折弯机，具有自动折弯顺序计算功能 - 自动CNC – 受控的双面预弯 - 锥形弯曲装置 - 三个液压驱动的滚筒（每个滚筒一个液压马达） - 液压线性侧倾调节 - 镀硬铬活塞杆 - 硬化和研磨辊 - 太极激光®检测 - 贝克霍夫®数控 – 使用以太网技术和大型触摸屏进行控制 - 丹佛斯®精密液压系统 - 中央润滑系统 滚筒直径 235 mm 最小纬径 1.1 x 卷筒直径 滚子采用青铜滑动轴承。 最大弯曲长度 3，000 mm 对于钢板/ST40，在整个弯曲长度下，在 5 x D = 8 mm 时具有标称预弯曲性能 在 5 x D = 10 mm 钢板/ST40 下整个弯曲长度的标称弯曲性能 驱动功率 7.5 kW 重量 5，000 kg
非常高质量的CNC – 受控的精密钣金折弯机，具有自动折弯顺序计算功能 - 自动CNC – 受控的双面预弯 - 锥形弯曲装置 - 三个液压驱动的滚筒（每个滚筒一个液压马达） - 液压线性侧倾调节 - 镀硬铬活塞杆 - 硬化和研磨辊 - 太极激光®检测 - 贝克霍夫®数控 – 使用以太网技术和大型触摸屏进行控制 - 丹佛斯®精密液压系统 - 中央润滑系

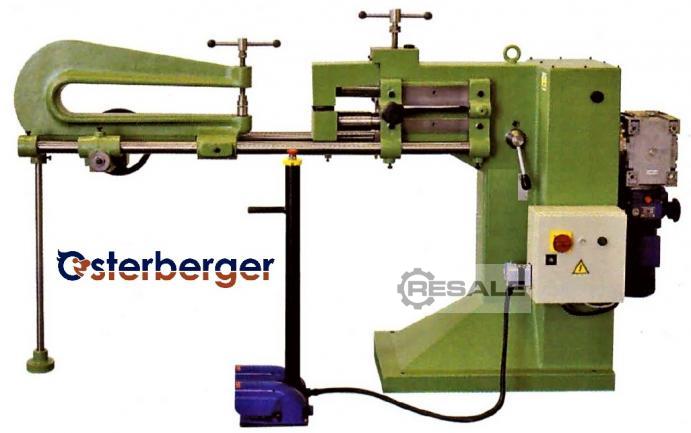

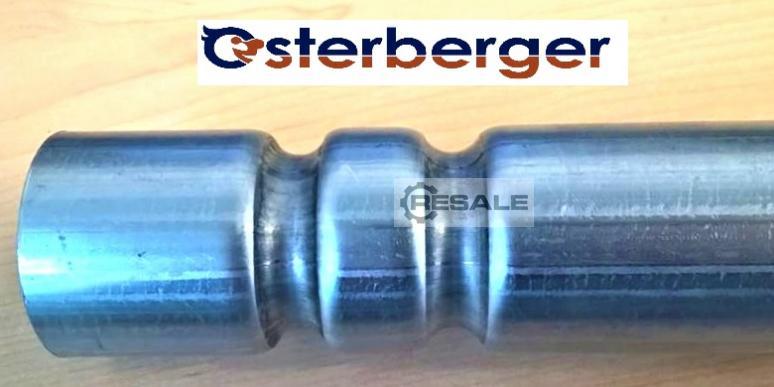

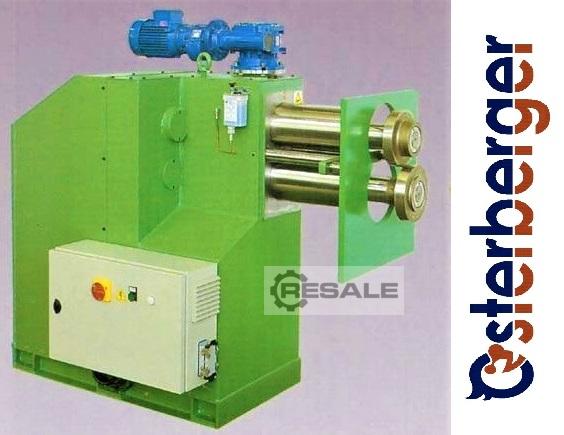

坚固耐用的高品质重型串珠和翻边机，带电动驱动、 动弯曲辊进给和制动板电动位移 最大板材厚度，可成型 – 6 mm 钢板/ST40，最大投影 500 mm，顶部和底部滚筒之间的最大距离 48 mm，两种工作速度 3 和 27 rpm – 通过无级可变的工作速度和变频器、用于限制工作周 的时间继电器、驱动功率 3 kW + 0.75 kW、重量 1，150 kg 的附加成本提
坚固耐用的高品质串珠翻边机，带电动驱动、液压弯 辊进给和手动位移停止板 最大板材厚度，可成型 – 1.8 mm 钢板/ST40，最大投影 200 mm，顶部和底部滚筒之间的最大距离 30 mm，两种工作速度 4 和 24 rpm – 通过无级可变的工作速度和变频器、用于限制工作周 的时间继电器、驱动功率 1.5 kW + 0.75 kW、重量 210 kg，以额外的成本提

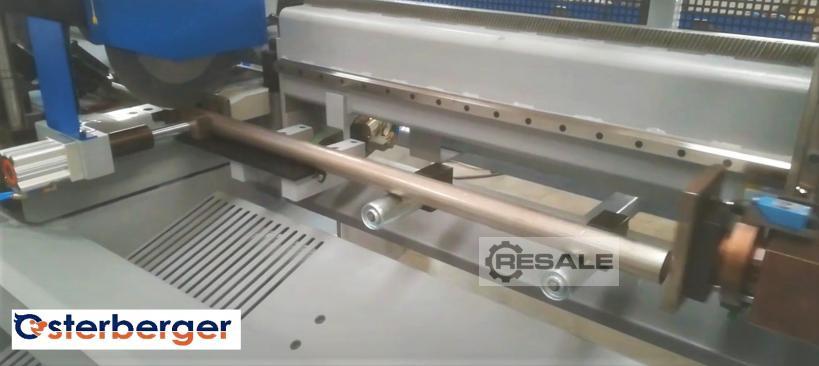

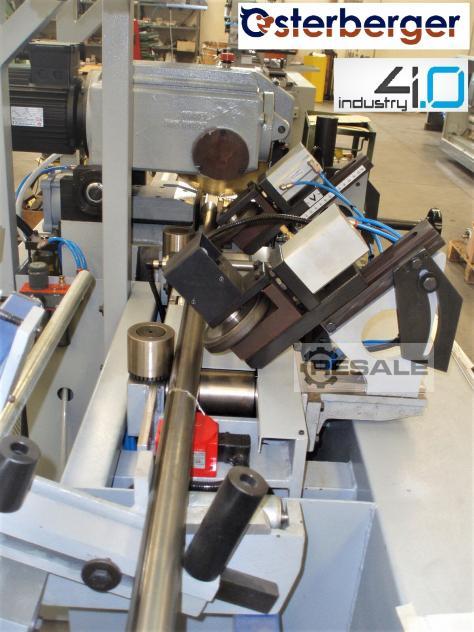

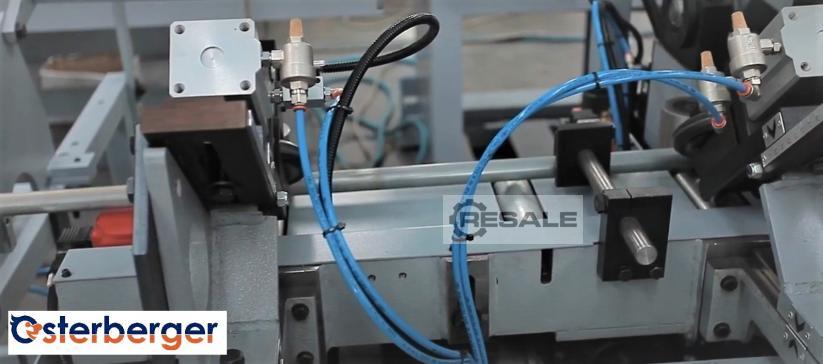

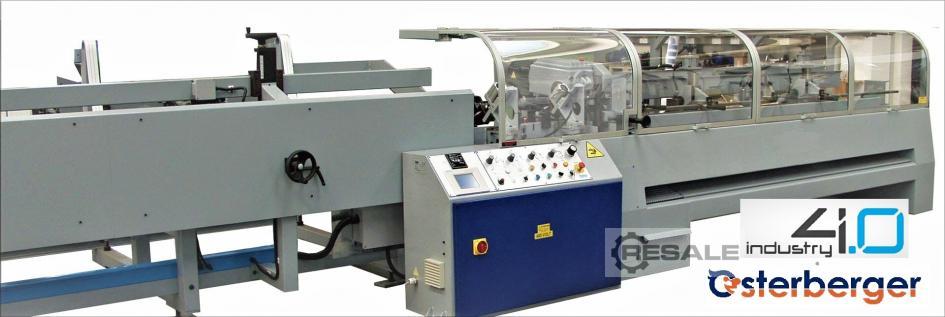

PLC – 受控的高性能精密冷圆锯机，具有非常高的装载刀库 卸料刀库 - 配备符合工业4.0的工业生产软件，设计用于精确切割 材 - 钢和不锈钢制成的管材和空心截面 锯片尺寸最大可达 315 mm x 2 mm 至 2.5 mm，最大切割范围 0 - 12 mm 至 80 mm 管材和空心截面 - 12 mm 至 40 mm 实心材料 - 通常使用由 TCT 材料制成的锯片（碳化钨尖端） - 这种材料允许非常高的切割速度和低锯片厚度，这显 限制了材料的损失，锯片速度 20 到 130 rpm - 可选配其他锯片速度， 用于四个不同卸载位置的受控卸料装置 – 最大自动卸料段长度 2，000 mm（可选更长），装料库最大杆长 6，000 mm，装料库最大物料重量 4，000 kg，最大自动进料 6，000 mm，最短剩余工件约 60 mm，锯片驱动功率 2.8 kW 和 3.4 kW，整个切 ...

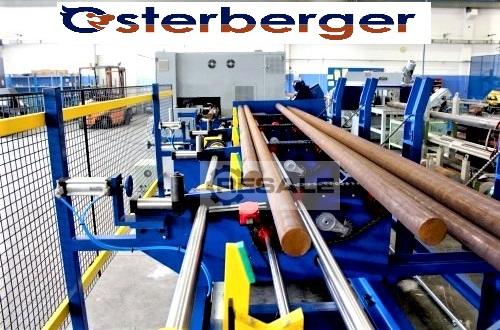

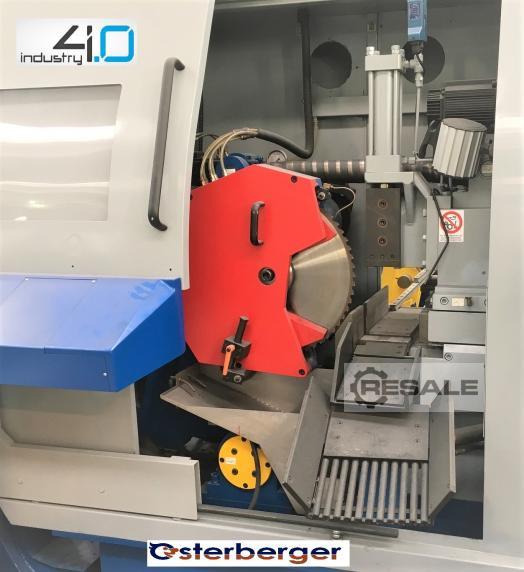

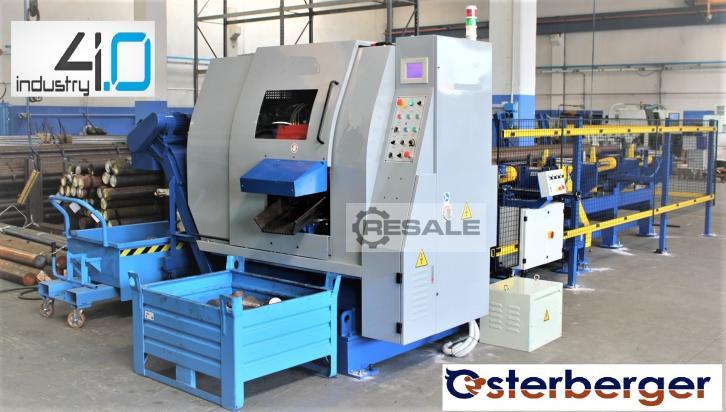

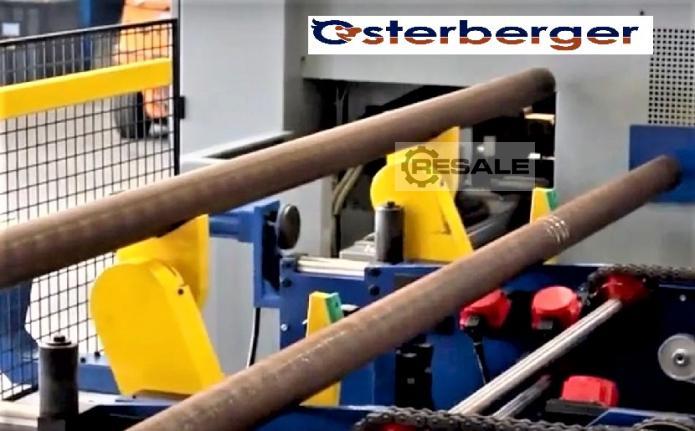

PLC – 受控的高性能精密冷圆锯机，具有非常高的质量装载 库 – 配备符合工业4.0的工业生产软件，设计用于精密切割 钢和不锈钢制成的棒材固体材料 - 高强度合金 - 锻造材料和类似材料 锯片尺寸460 mm x 2 mm至2.5 mm，最大切割范围0 - 150 mm或130 x 130 mm - 通常使用由TCT材料制成的锯片（碳化钨尖端） - 这种材料允许非常高的切割速度和低锯片厚度，这显 限制了材料损失，锯片速度60至130 rpm，受控的卸载槽用于两个不同的卸载位置， 装载料库的最大杆长 6，000 mm，装载料库中的最大材料重量 3，000 kg，每个进料行程的最大进料行程 600 mm – 最大可编程进料长度 9，999 mm，最短剩余工件 60 mm，锯片驱动功率 15 kW，不带装载料仓的锯切机重量 5，200 kg

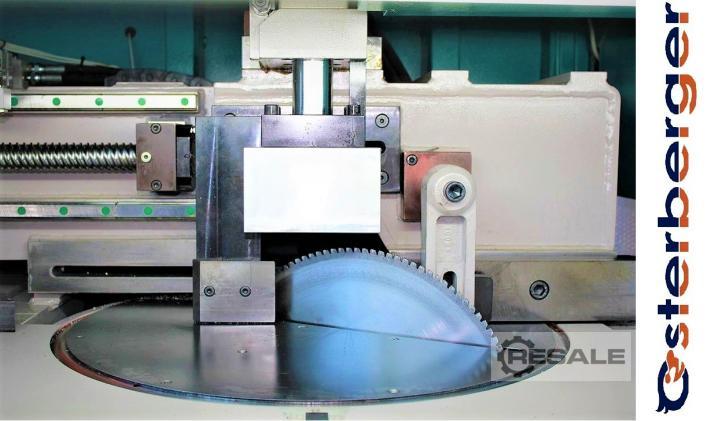

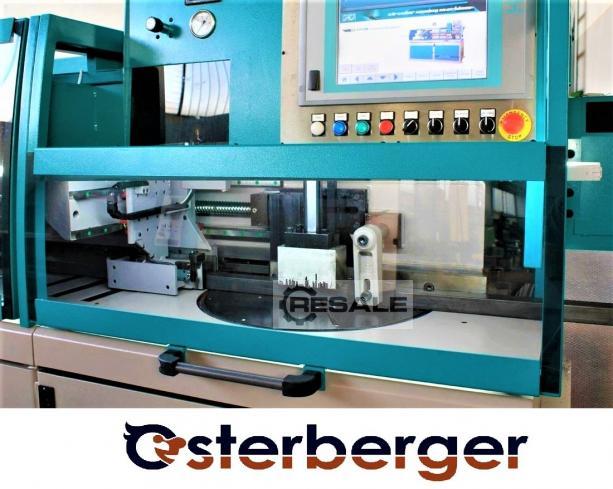

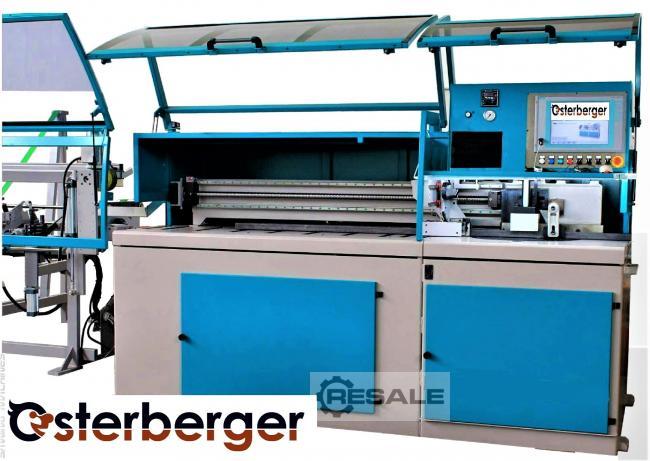

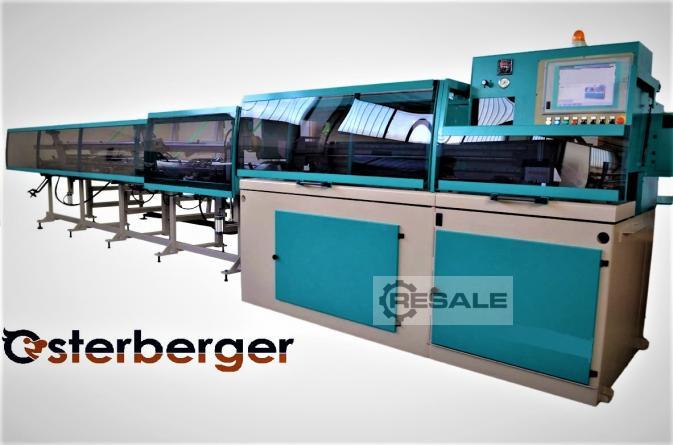

CNC – 受控的双斜切精密圆锯机，质量非常高，专为要求苛 的金属结构而设计，其中合理和精确的切割非常重 。 斜接调整范围无级可调 – 90 / + 90，切割范围 0 - 240 x H 85 mm 或 125 x 125 mm 或 140 mm / 45 - 150 x H 100 mm 或 120 x 120 mm 或 140 mm - 60 - 130 x H 80 mm 或 120 x 120 mm 或 130 mm，带锯驱动功率 7.5 kW – 锯片速度 13/26 - 17/34 - 52/104 - 74/148 - 105/210 m/min – 锯片直径 425 mm， 锯台高度 1，000 mm，每冲程最大进料量 1，500 mm – 由滚珠丝杠驱动 带触摸屏和彩色图形的 CNC 控制 – 用于自动滑动和拉动型材条的软件 – 极其简单的编程和操作 – 切割清单可以作为 Excel 文件加载，尺寸 1.2 x 2.1 m x H 1.9 m，重量 1，250 kg

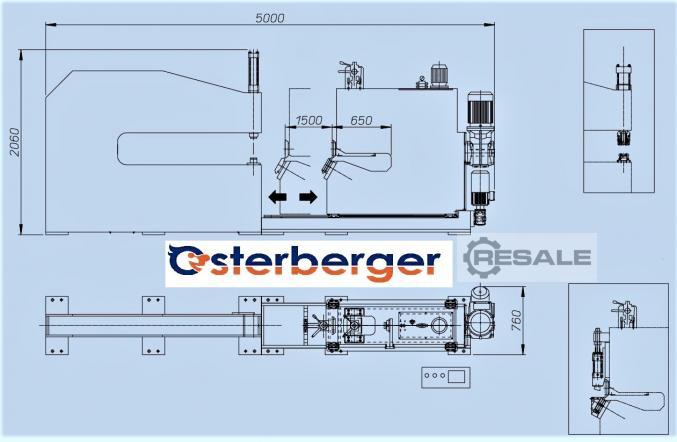

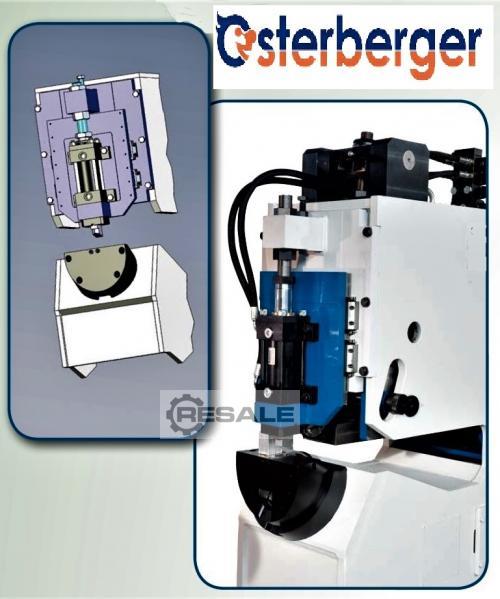

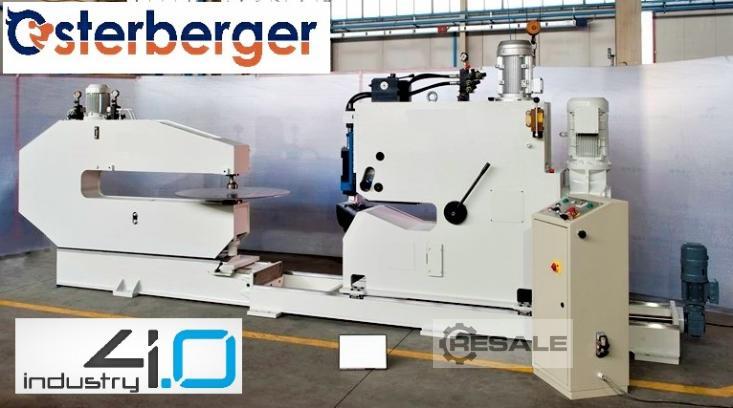

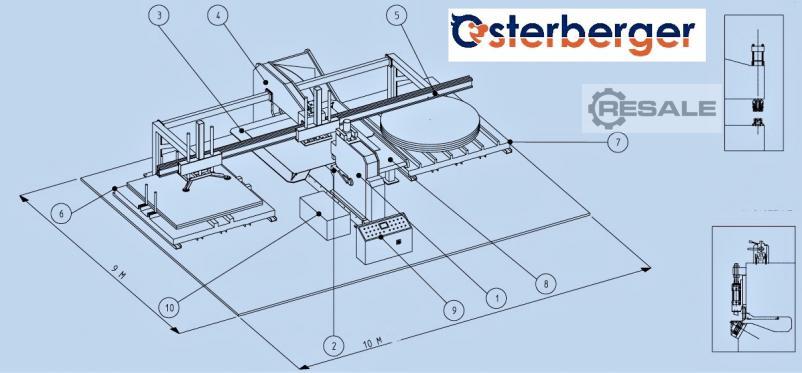

PLC - 受控毛坯和法兰环剪切机（圆形剪切机） 这也可以被移除到组合式圆形剪切 - 翻边机上。 我们以半自动设计提供机器，并作为一个全自动生产 。由钢板制成的毛坯和法兰（钣金环），VA – 不锈钢板，铝和有色金属板可以使用机器进行切割， 拉强度为400 N / mm² - 0.5 mm至12 mm的板材的最大剪切性能，最小/最大的可切割圆板500 mm至2，200 mm - 切割速度高达25 m / min，驱动功率15 kW，基本机器的重量约为4，500 kg

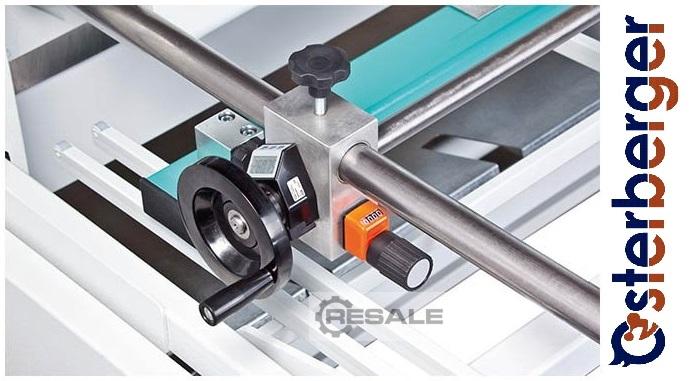

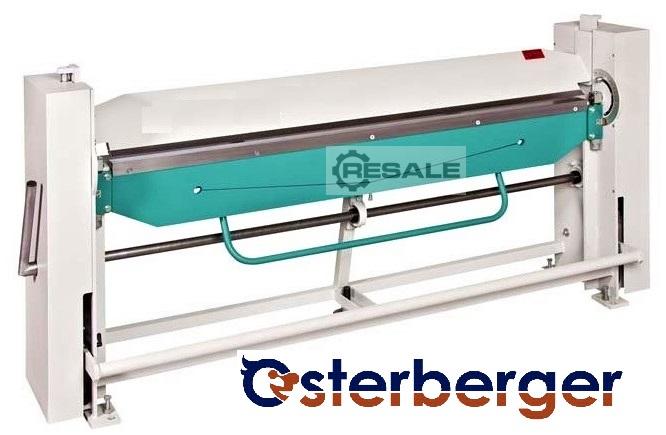

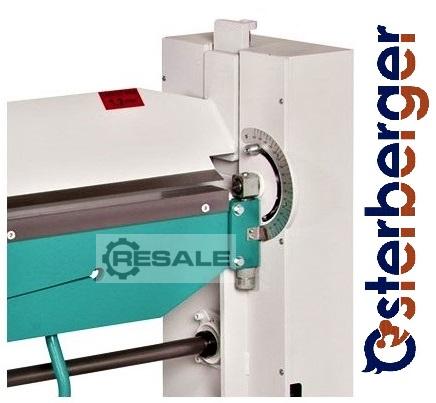

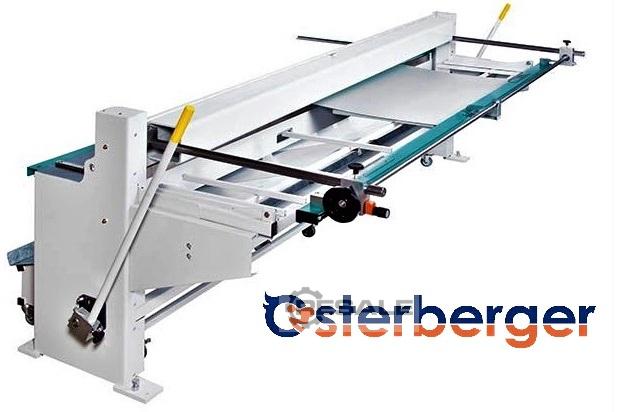

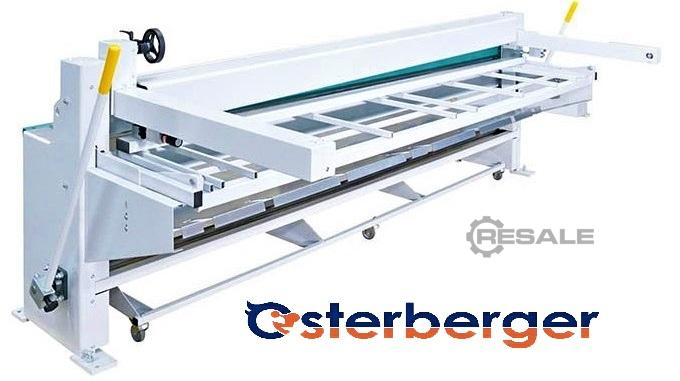

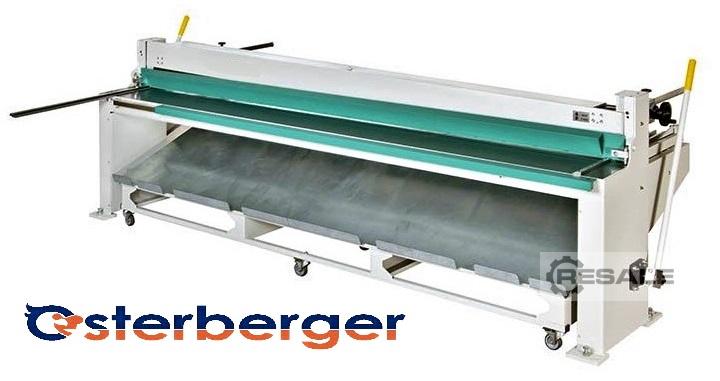

质量卓越的机械手动钣金剪，用于无毛刺精密切割厚 达1 mm的薄板钢板/ ST40 – 铝1.2 mm，背景导向刀梁，最大切割长度3，080 mm，切割角度1.5，手动操作的后挡板，行程范围为750 mm - +/- 5 mm可倾斜用于锥形坯料，可选配钣金夹持装置和自动 倒装置，用于截面收集卡车中的钣金坯料， 剪刀桌高度 800 mm – 剪刀台宽 300 mm – 剪刀式工作台支撑宽度达 480 mm 支撑宽度，尺寸 3.55 m x 1.6 m x H 1.3 m，重量约 790 kg

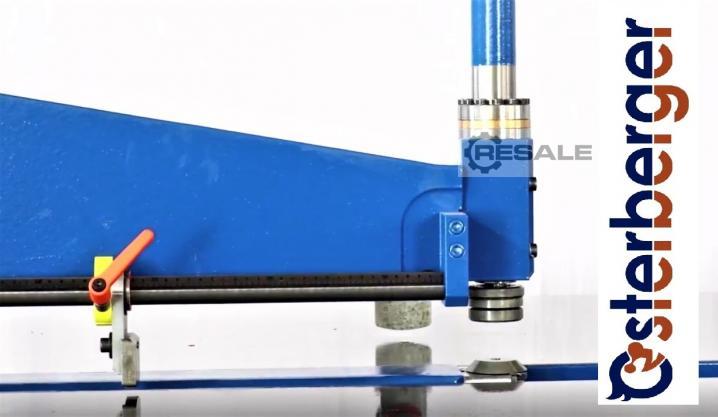

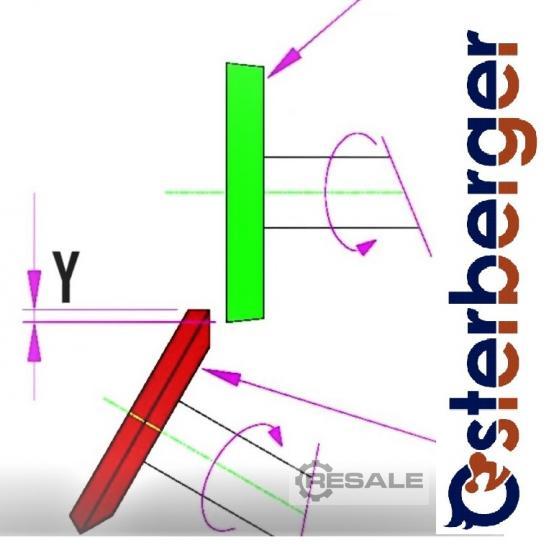

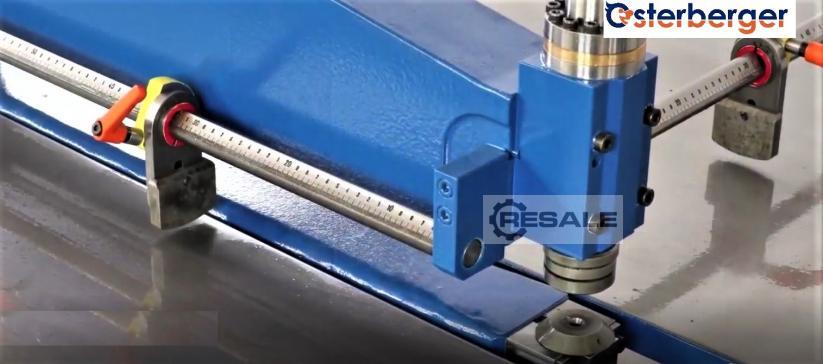

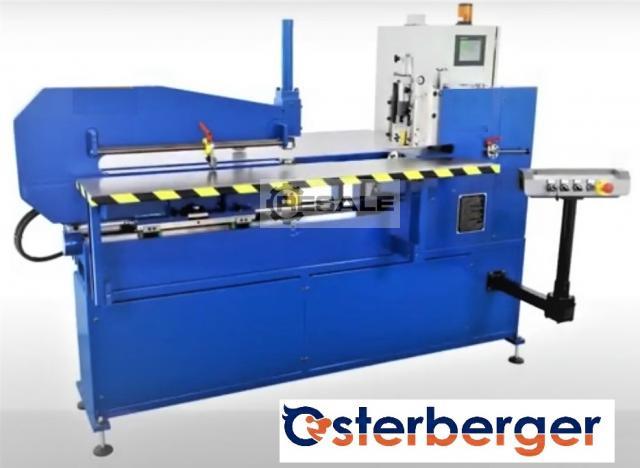

我们提供毛坯剪和法兰剪（圆剪）两种尺寸 - 3/1300 和 5/1800 我们的 KS 圆剪是 PLC – 受控液压 – 机电机器，设计用于生产由钢板制成的毛坯和法兰，V A – 不锈钢板，铝和有色金属板，抗拉强度为400 N / mm² - 0.5 mm至3 mm或0.5 mm至5 mm，最小/最大的可切割圆板150 mm / 1，300 mm或1，800 mm - 切割速度高达35 m / min， 驱动功率 5 kW 或 7.5 kW，重量约为 2，000 kg 和 3，000 kg

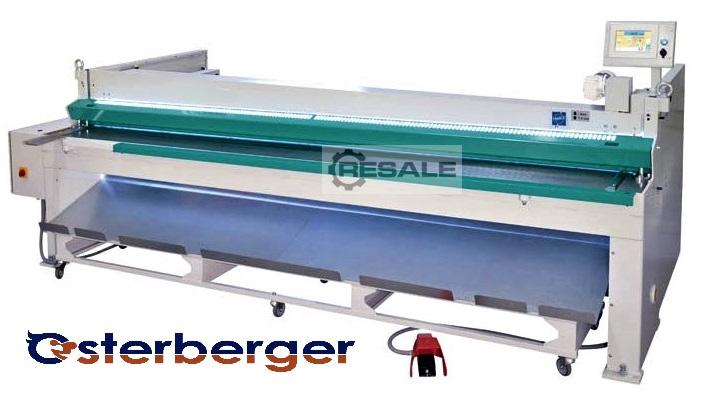

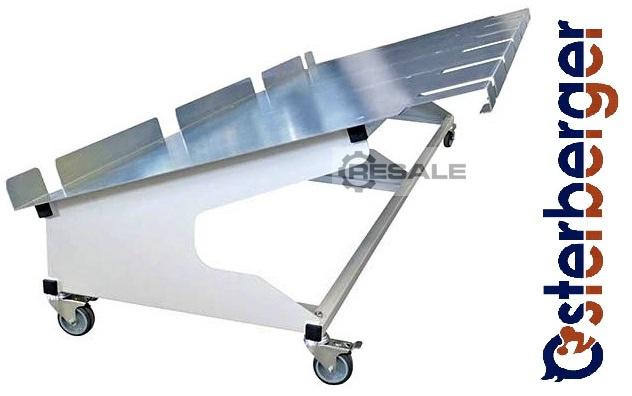

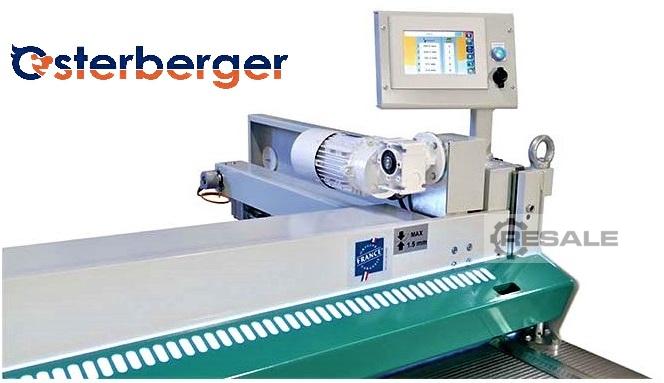

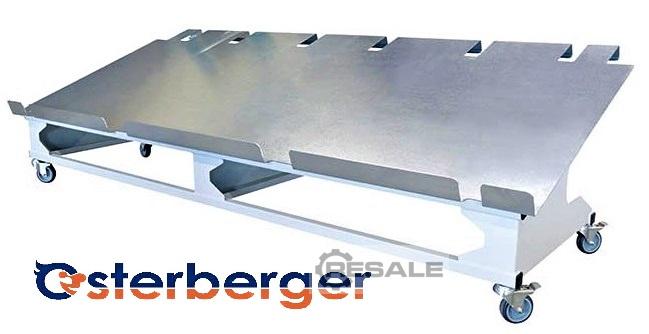

质量卓越的机械钣金剪，用于无毛刺精密切割厚度达 1.2 mm 薄板的钢板/ST40 – 铝 1.5 mm，背景导向刀梁 最大切割长度 4，080 mm，切割角度 1.5 - 高达 25 次切割行程/分钟，NC – 可控后挡板，行程范围为 750 mm，可倾斜用于锥形毛坯 – 深度超过 750 mm 的截面时自动位移 – 带力控制钣金夹持装置 – 用于截面收集卡车中钣金坯料的自动自卸装置，剪刀 作台高度 800 mm – 剪刀工作台宽度 300 mm – 剪刀工作台支架加宽至 480 mm 支撑宽度，尺寸 4.75 m x 1.68 m x H 1.46 m，驱动功率 2.2 kW，重量约 1，500 kg

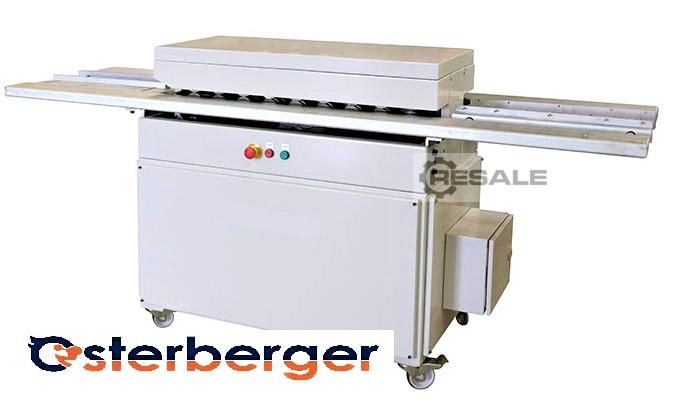

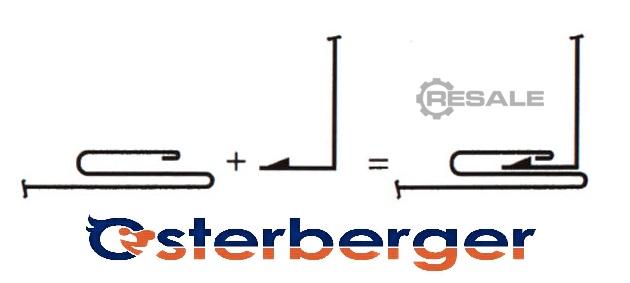

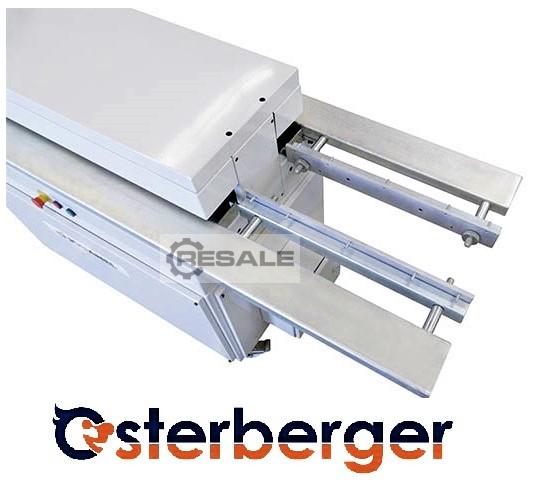

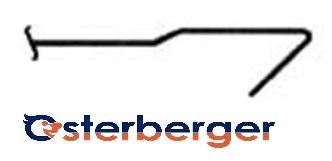

对于卡扣式折叠和匹兹堡折叠的生产，我们提供折叠 型机，这些机器使用辊压成型工艺从扁平钣金带中 各种钣金材料生产折叠工件。 断续器 辊压成型机，用于生产初始长度达 32 mm 的金扣式折叠和 S 形或 L 形折叠 – 以及折叠高度为 13 mm 的匹兹堡褶皱，材料厚度可重塑 – 钢 + 铝 0.6 mm 至 1 mm – 不锈钢 0.6 至 0.7 mm，成型站 9 件 – 吞吐速度 15 m/min，每米落料 20 件 – 冲孔距离 50 mm，尺寸约 2.3 x 0.7 m x H 1.1 m， 驱动功率 3 kW，重量 450 kg

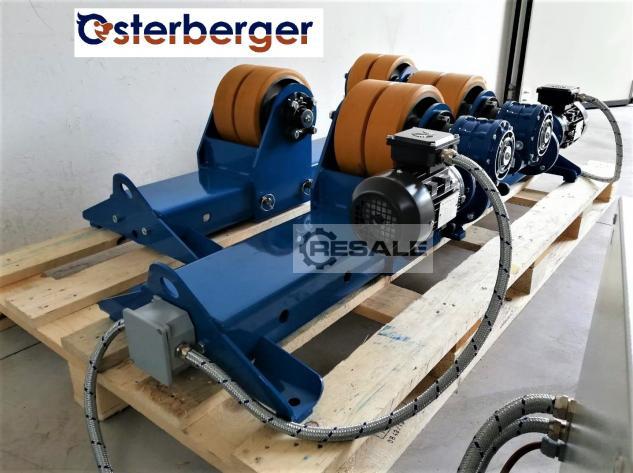

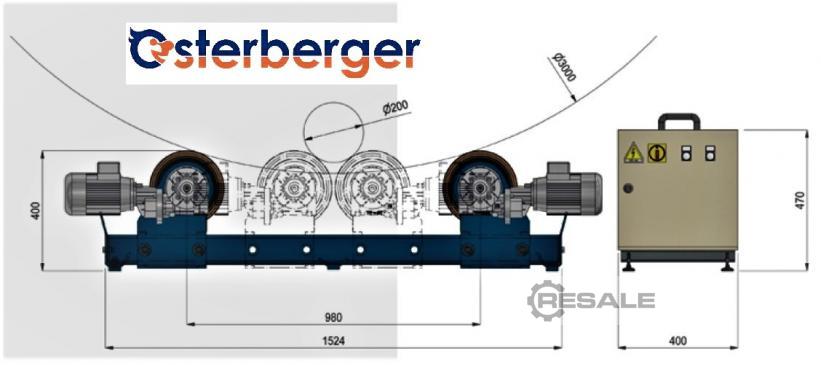

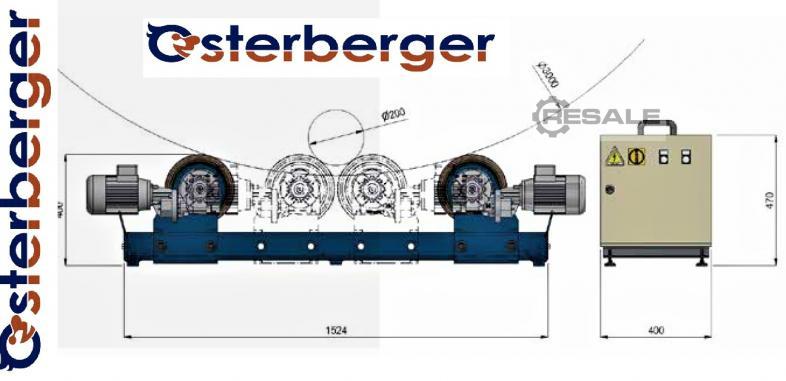

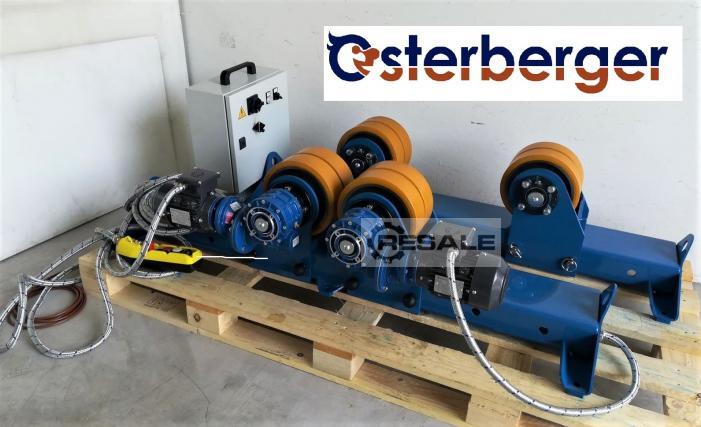

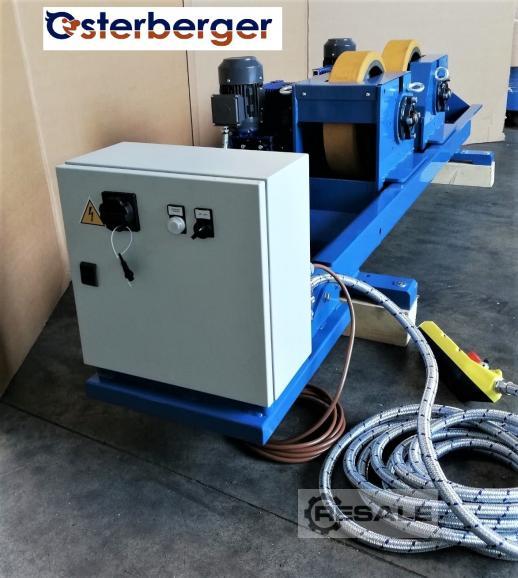

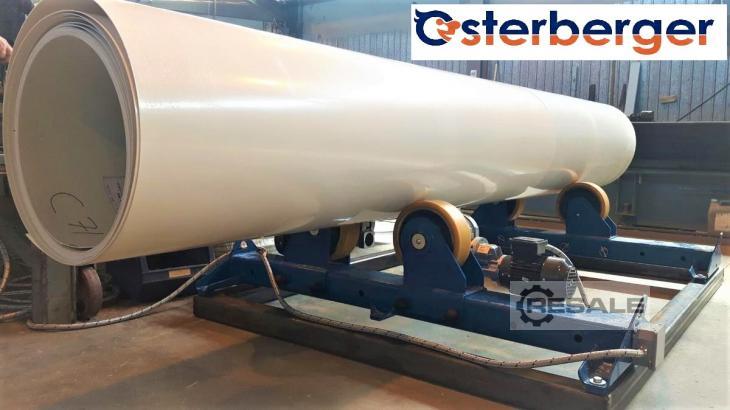

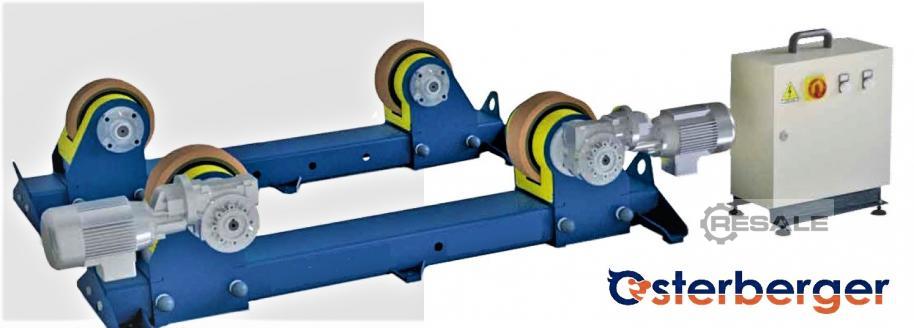

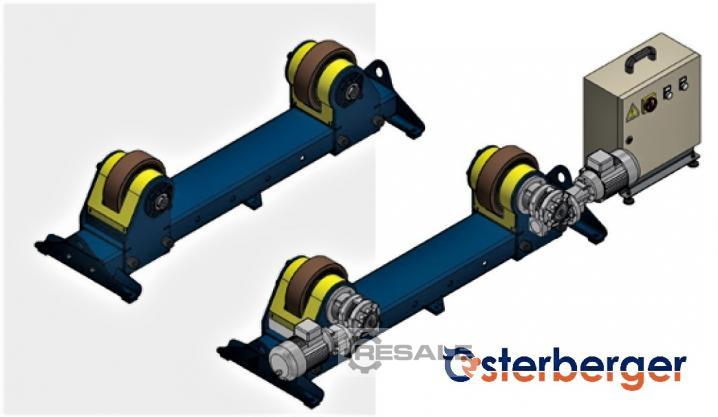

坚固耐用的高品质车削装置，用于圆柱形工件（锅炉 架组），涂有聚氨酯的钢辊，无级可调转速，高频 护，左右旋转 两个单元的最大负载能力为 5，000 kg，工件直径为 200 mm 至 3，000 mm，驱动功率为 2 x 0.37 kW，钢制驱动辊为 250 x 80 mm，转速为 80 – 1，200 mm/min，辊筒的最大温度负载能力可达 110 C，尺寸见图示，套件重量（驱动单元和非驱动单元一 起）约为 230 kg

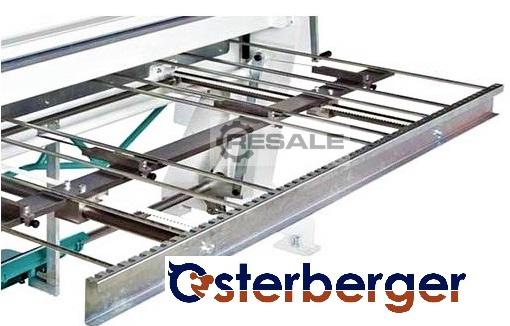

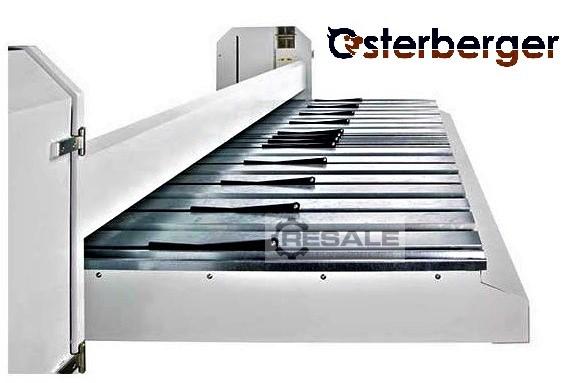

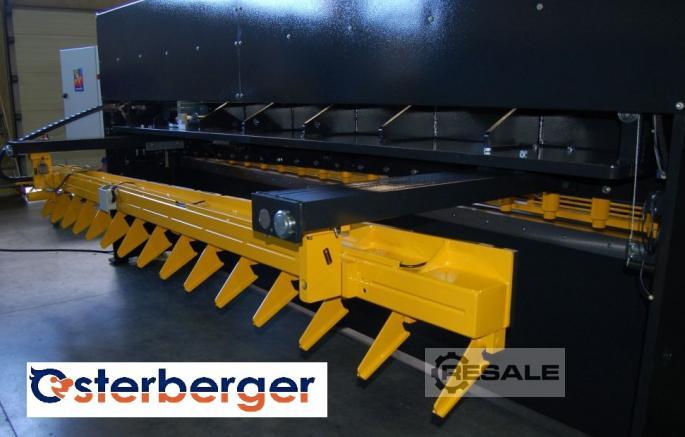

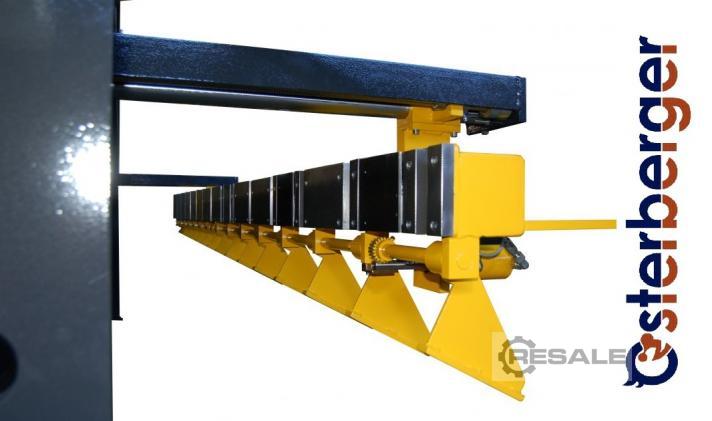

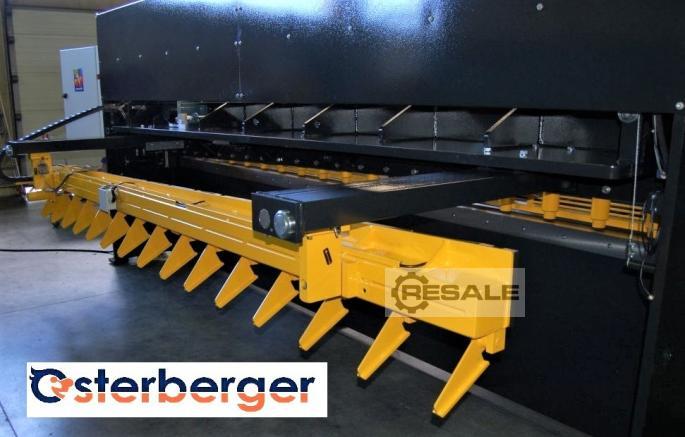

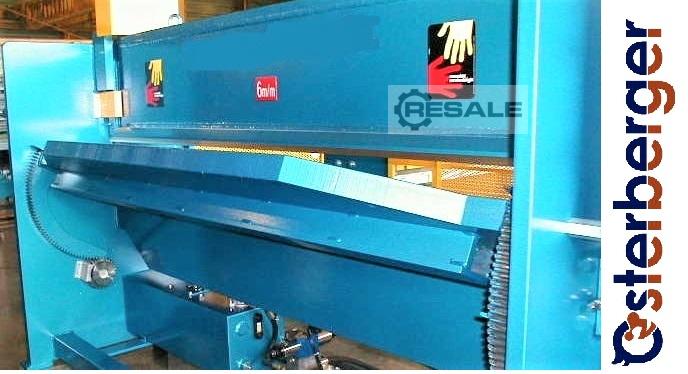

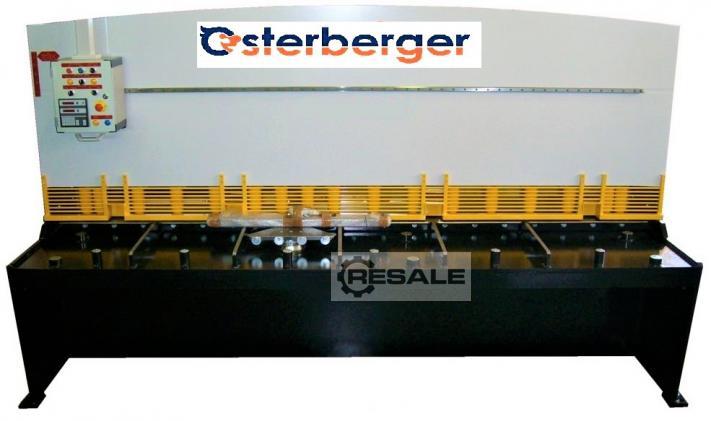

液压钣金板剪板采用带 NC – 受控后挡料设计 - 手动切割角度调整和液压切割间隙调整，最大切割长 3，020 mm，最大切割能力 8 mm 钢板/ST40，切割角度 0.5 至 2 NC – 可控后挡板，行程范围为 1，000 mm – 对于深度超过 1，000 mm 的部分，可自动排位止动导轨 – 可选配后挡板上的可折叠金属板支架或带顶杆的传送 ，驱动功率 11.5 kW，尺寸 3.6 x 1.2 m，重量约 7，600 kg

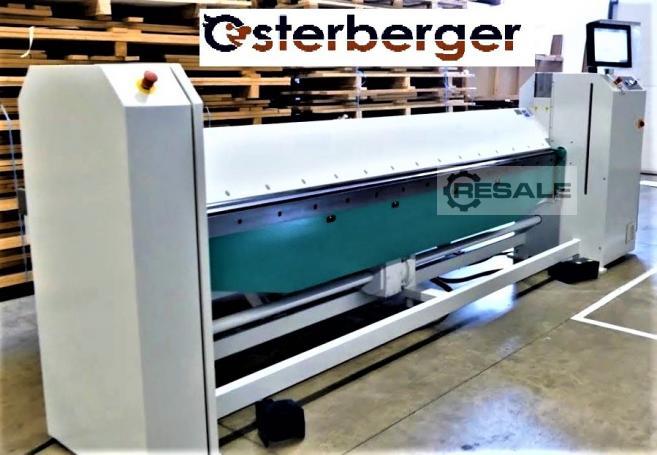

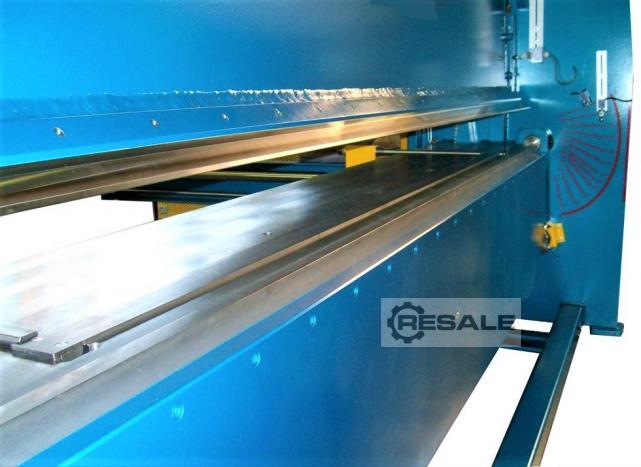

坚固耐用的高品质手动钣金折弯机（旋转折弯机） 最大弯曲长度 3，080 mm，整个弯曲长度上的最大弯曲性能 – 钢板/ST40 – 1.2 mm – 不锈钢板 0.6 mm – 锌板、铜板、铝板 – 1.5 mm，最大开口宽度为 68 mm，最大弯曲角度 160，工作高度约为 930 mm，尺寸 3.55 x 0.75 （不含背斜）x H 1.3 m，重量 930 kg 设备：当降低弯曲的脸颊时，自动打开上脸颊（专利 - 两个开口宽度可以调节15 mm和65 mm，可调节角度停止用于可重复的系列弯曲，弯曲脸 的重量补偿，便于机器操作，卷曲的上脸颊能够按压 褶皱。可选配的机器配有行程为 750 mm 的后挡板，以及直径为 14/16/18 mm 的串珠杆的手动驱动的串珠装

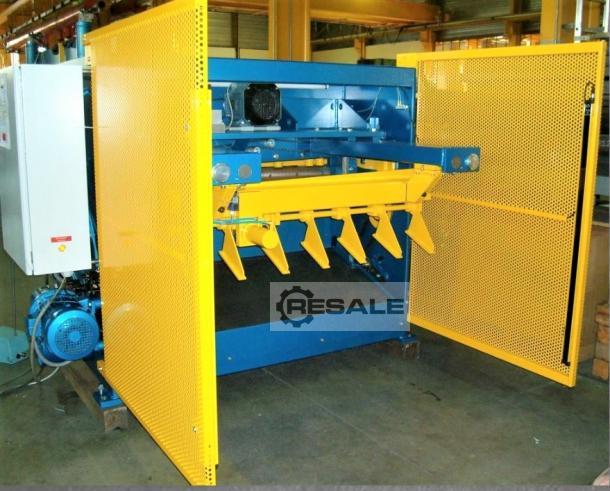

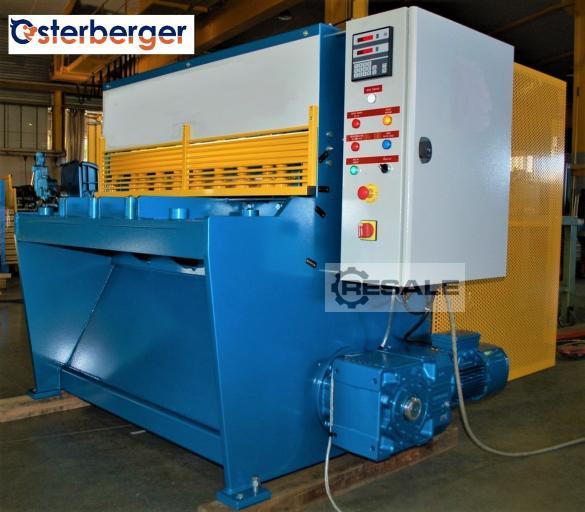

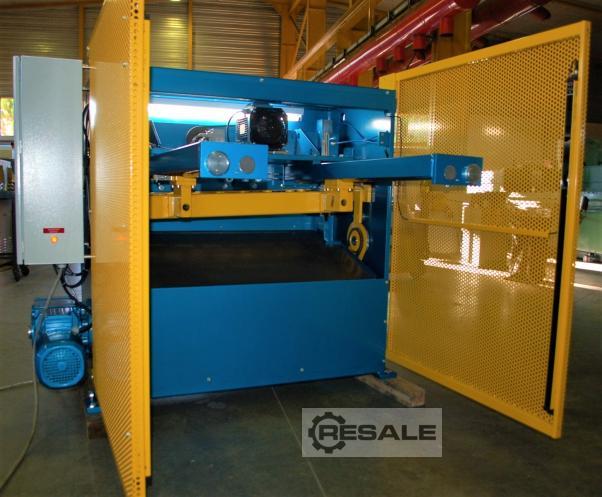

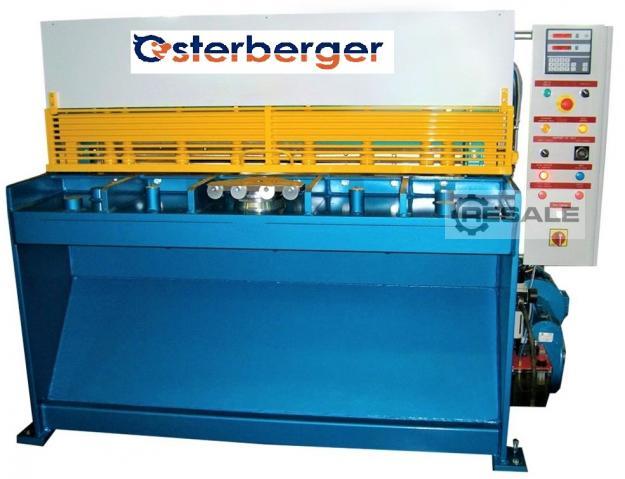

NC – 风光切割设计的受控机械钣金剪，最大切割长度 1，050 mm，最大切割功率 4 mm 钢板/ST40，切割角度 1.5，NC – 带 1，000 mm 行程范围的受控后挡板 – 用于深度超过 1，000 mm 的截面的止动导轨自动位移 – 可选配后挡板上的可折叠钣金支架或带高架输送机的 送带，驱动功率 5 kW，重量约 2，500 kg

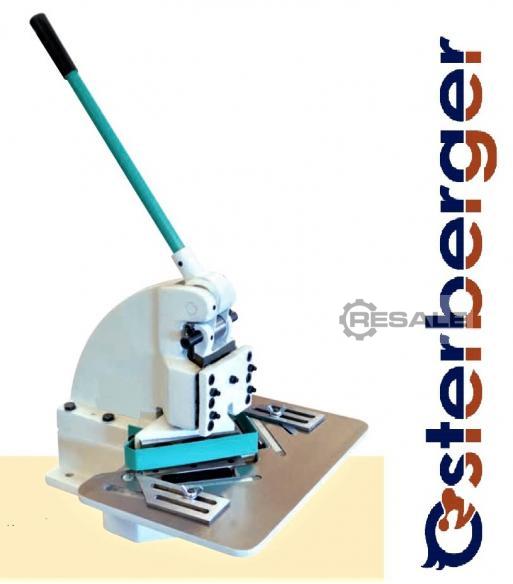

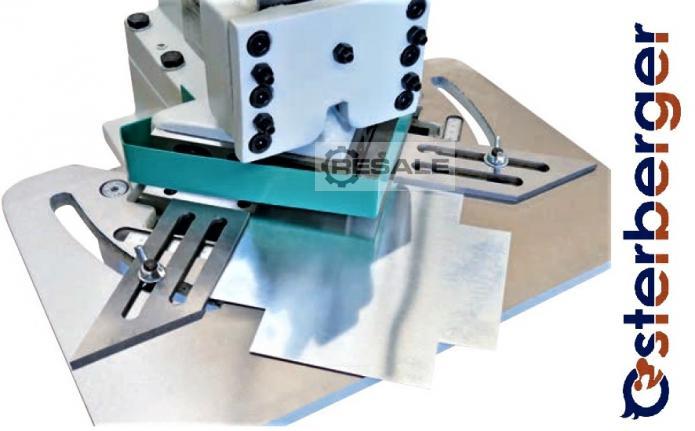

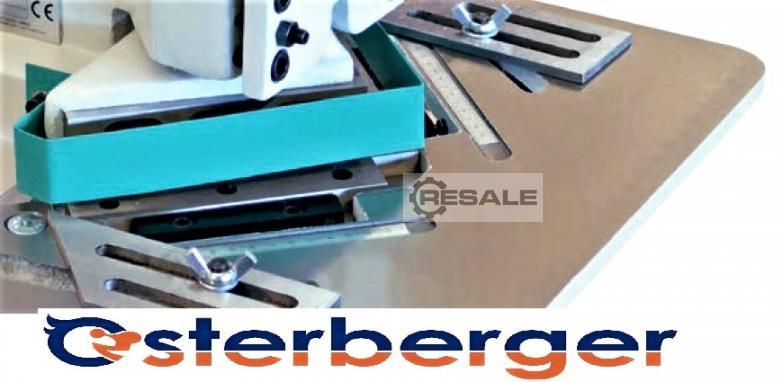

质量卓越的手动切口剪，用于无毛刺切割厚度达 1.5 mm 的薄板钢板/ST40 – 铝 2 mm，背景导向刀梁，剪切长度 150 x 150 mm，千斤顶角 90，尺寸 460 x 500 x 810 mm，重量 75 kg
常规或NC – 质量控制的高质量重型电液钣金弯曲机（旋转弯曲机 最大弯曲长度 2，540 mm，垂直，特别坚硬的上脸颊 – 最大弯曲角度 100 – 电动弯曲脸颊驱动（左 +右各一个电机） - 液压上脸颊运动，带同步控制 – 最大开口宽度 230 mm，工作台高度 870 mm，驱动动力液压 4 kW – 驱动动力弯曲脸颊 2 x 1.5 kW，无后挡板尺寸 3.6 m x 1 m x H 2.15 m，无后挡板重量 4，300 kg

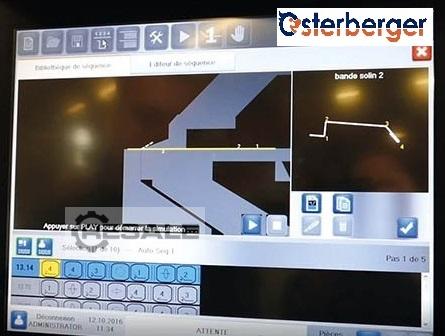

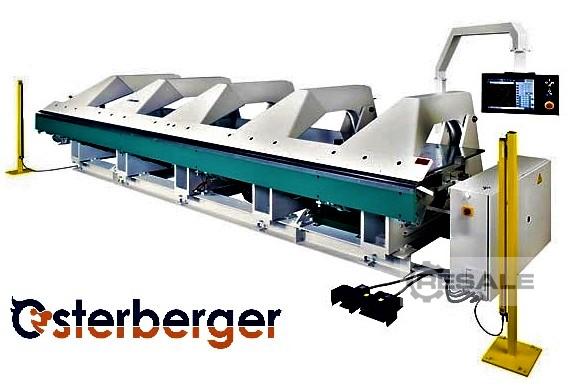

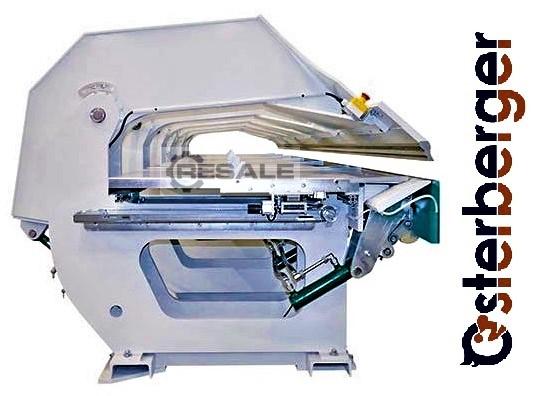

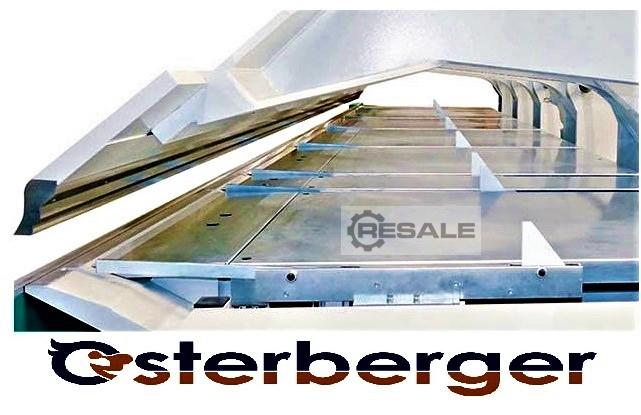

CNC – 受控电液精密长折弯机（旋转折弯机），带自动折弯 度监控 15触摸屏，带图形 – 用于单人或双人操作的选择开关，最大弯曲长度 6，050 mm，投影 1，250 mm，最大板材厚度 ST42 – 3 mm，最大弯曲角度 135 - 上脸颊开口面积达 200 mm，背过带可折叠停止手指 – 停止范围 12 至 1，200 mm – 倾斜度高达 40 – 行驶速度可调至 500 mm/sec.，工作高度约 830 mm，驱动功率 7.5 kW，尺寸约 6.4 x 1.8 m x 1.5 m， 重量约 8，500 kg

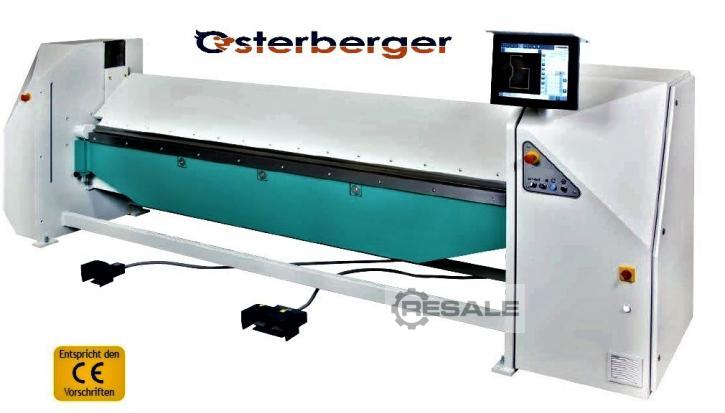

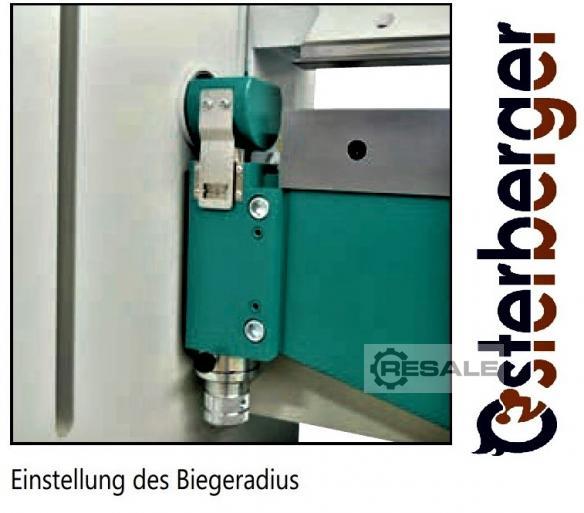

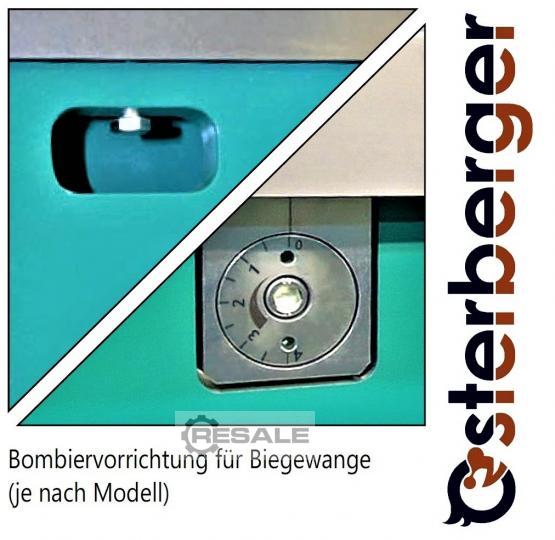

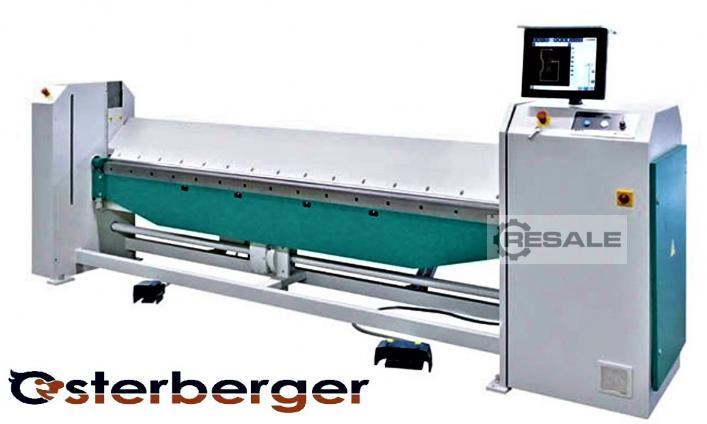

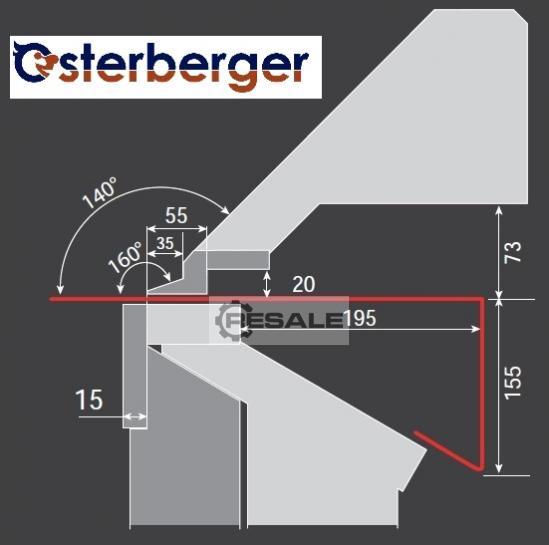

CNC – 受控电动精密钣金折弯机（旋转折弯机），具有自动 弯角度监控功能 带图形的 15 英寸触摸屏 – 用于单人或双人操作的选择开关，最大弯曲长度 3，100 mm，最大板材厚度 ST42 – 3 mm，上脸颊角度 160/140 - 上脸颊行程范围达 240 mm，背切带 12 个可折叠停止手指 – 停止范围 12 至 750 mm（可选 1，000 mm 或 1，500 mm） – 行驶速度可调 – 高达 500 mm/sec.，工作高度约 830 mm，驱动功率 9 kW，尺寸约 4.6 x 1.8 m（取决于后挡风口） x 1.9 m， 重量 3，800 kg
CNC – 受控电动精密钣金折弯机（旋转折弯机），具有自动 弯角度监控功能 15触摸屏，带图形 - 用于单人或双人操作的选择开关，最大弯曲长度3，100 mm，最大板材厚度ST42 - 1.5 mm，上脸颊角度160 - 上脸颊行程面积达160 mm，后挡板带12个可折叠的停止手指 - 停止范围12至750 mm（可选1，000 mm或1，500 mm） - 行驶速度可调 - 高达500 mm / sec.，工作高度约830 mm，驱动功率3 kW，尺寸约4.3 x 1.8 m x 1.65 m， 重量 2，700 kg

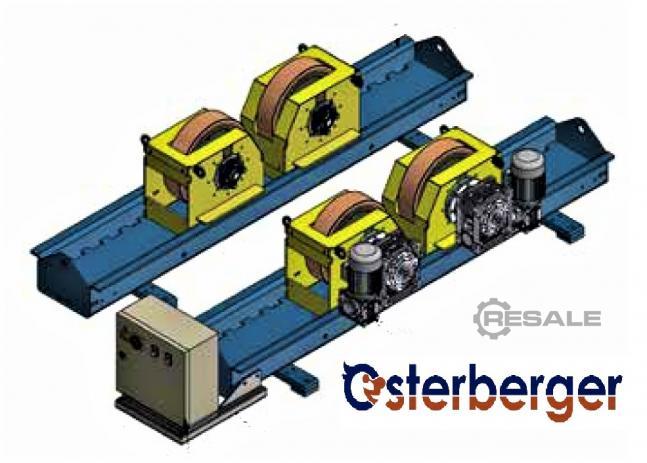

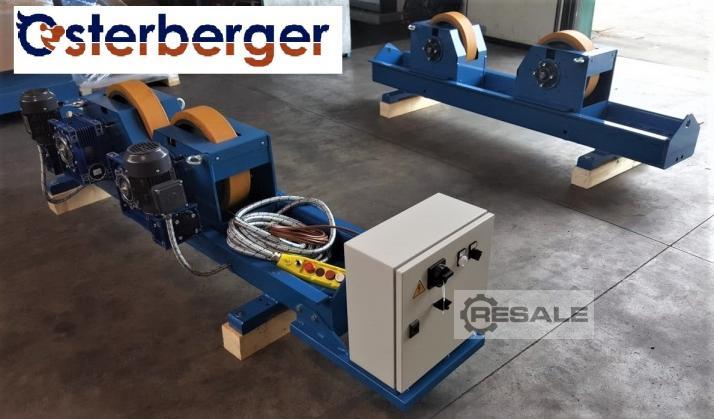

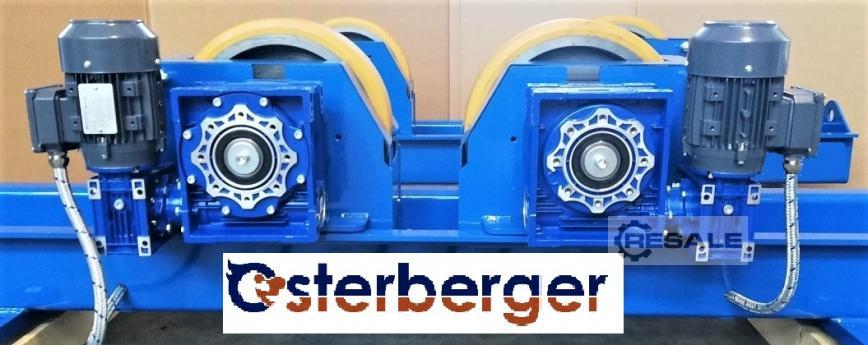

坚固耐用的高品质旋转装置，用于圆柱形工件（锅炉 支架），涂有聚氨酯的钢辊，无级可调转速，高频 护，左右旋转，两个单元的最大负载能力为14，000 kg，工件直径为600 mm至5，500 mm，驱动功率为2 x 0.55 kW，钢制驱动辊为400 x 100 mm，转速为120 – 1，200 mm / min，辊子的最大温度负载能力高达110 C， 尺寸见图示，重量（从动和非从动单元约870 kg

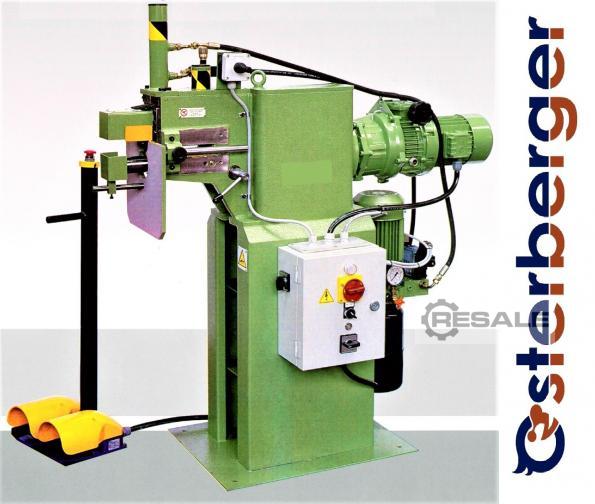

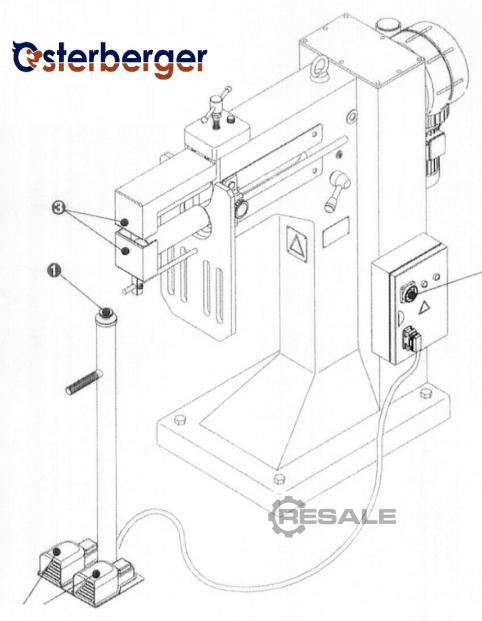

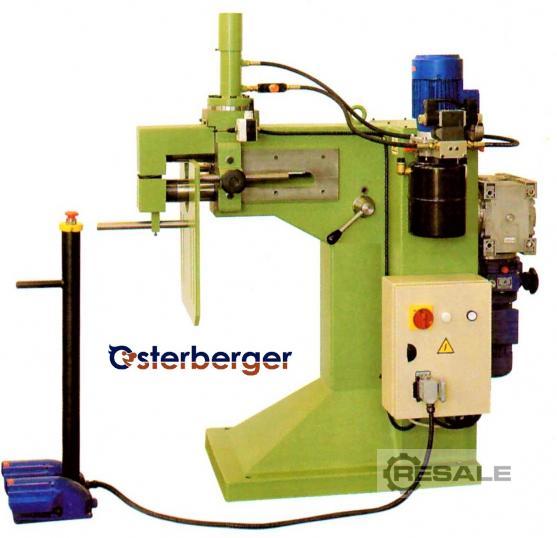

坚固耐用的高品质串珠翻边机，带电动驱动装置，可 配液压弯曲辊进给 – 可选配圆形切割装置 可形成的最大板材厚度 – 3 mm 钢板/ST40，最大投影 450 mm，顶部和底部滚筒之间的最大距离 100 mm，两种工作速度 6 和 33 rpm – 以无级可变的工作速度和变频器、时间继电器限制工 周期、使用圆切设备时可能的毛坯直径在 300 mm 和 1，200 mm 之间（可选高达 1，620 mm）， 剪切刀片切割功率 3 mm 钢板/ST40，驱动功率 1.8 kW – 液压驱动功率 1.5 kW，主机重量 570 kg

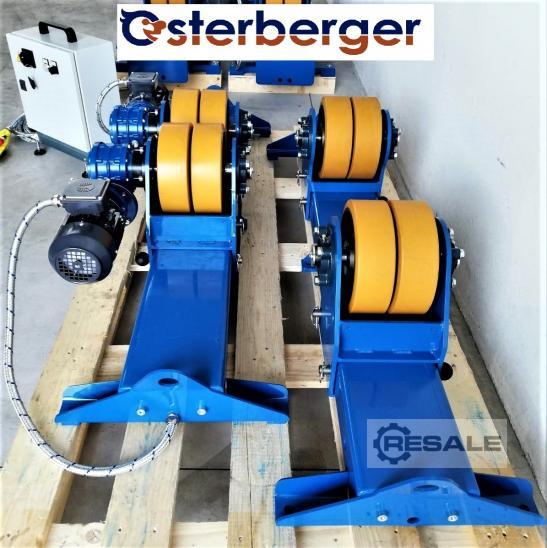

坚固耐用的高品质车削装置，适用于圆柱形工件（锅 机架组） 聚氨酯涂层钢辊，无级可调转速，高频保护，左右旋 ， 两个单元的最大负载能力为 10，000 kg，工件直径为 200 mm 至 3，000 mm，驱动功率为 2 x 0.18 kW，钢制驱动辊为 250 x 160 mm，转速为 80 – 1，200 mm/min，滚筒的最大温度负载能力可达 110 C，尺寸见图示，套件重量（驱动和非驱动单元一起） 约为 270 kg
坚固耐用的高品质圆拱折弯机，适用于已成型的工件 钣金批次）- 底部和顶部有电机驱动 工件宽度在 300 mm 和 800 mm 之间可调，最大板材厚度可弯曲圆形 铜/钛锌/铝 0.8 mm – 镀锌钢板 0.7 mm – 不锈钢板 0.5 mm，最小弯曲半径 350 mm – 弯曲半径取决于屈服强度 – 最小弯曲半径镀锌钢板 0.7 mm – 1，000 mm，吞吐速度无级可调 1 至 6 m/min，驱动功率 2 x 0.75 kW， 重量 375 kg
五轴CNC控制的加工中心，带有锯切和铣削相结合的单 ，用于通过锯切，钻孔和铣削加工由大理石，花岗 ，陶瓷和其他硬质材料制成的板坯材料 - 全新。 最大工件尺寸 3，500 x 1，900 mm 行程 Z – 轴（垂直） 350 mm 最大可加工工件高度 150 mm 带两个轴的组合锯切和铣削单元 – C – 轴 360 A – 轴（倾斜区域） 90 锯片直径从 300 至 500 mm 最大刀具直径 50 mm（冠钻和磨削工具较大） 锯切和铣削主轴驱动功率 11 kW 主轴转速 600 至 6，000 rpm 液压旋转工作台，带气动可伸缩脚轮 尺寸（不含 CE 安全外壳）5.18 x 2.85 m x H 2.5 m 重量 2，700 kg 设备： - 带触摸屏和彩色图形的CNC控制 - 热浸镀锌底架和倾斜台 - 铣削、钻孔和磨削工具的内部冷却 - 通过预制加工（MAKROS）在机床 ...
