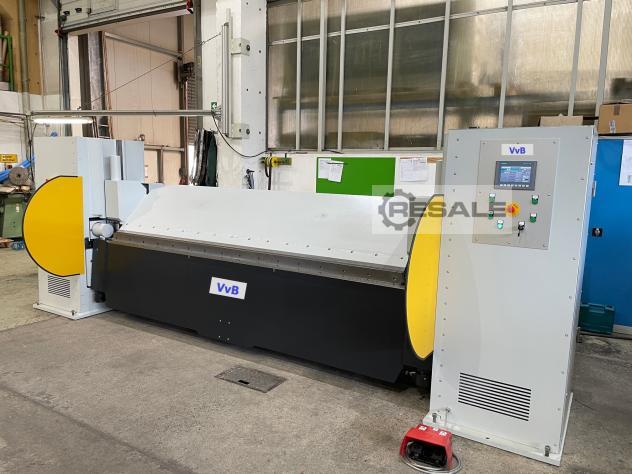

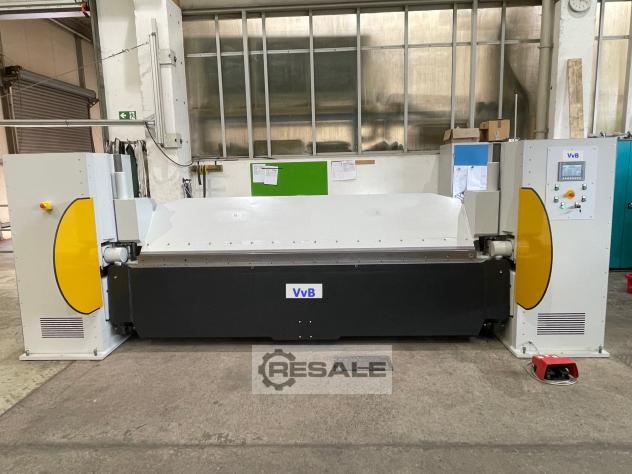

折叠机 VVB SCHWENKBIEGEMASCHINE 3000 x 6 mm

机器描述

规格

VvB型旋转折弯机
型号： 热电联苯 3106 登车

工作宽度（有效长度） 3，100 mm
弯曲性能（边缘性能）（在 520 N/mm2 时） 6.0 mm
闭合压力（650 N/mm2 时） 2.0 mm
最小支腿长度（板高），最大板材厚度 35 mm
最小弯曲半径，最大板材厚度 8 mm
四舍五入时的最大半径 80 mm
最大开口宽度上脸颊 450 毫米
最大可调枢轴点 36 mm
最大可调性弯曲脸颊 100 毫米
最大旋转范围弯曲脸颊 135
弯曲脸颊速度（向上/向下）约 25/秒
上脸颊速度（上/下）11毫米/秒
驱动功率 上脸颊 7.5 KW
弯曲脸颊驱动功率 11.0 kW
连接电压 400 V / 50 Hz
控制电压 220 V / 24 V
供电线路额定电流 50 A

数据仅具有指示性质，其信息不具约束力，同时考虑� ��不断发展和不断变化。

尺寸

VvB型旋转折弯机
型号： 热电联苯 3106 登车

宽度 A 近似值 5，100 毫米
工作长度 W 3，100 mm
高度 C 约为 1，845 毫米
深度 D 近似值 1，390 毫米
深度 K 与后挡板约 1000 mm。 2，830 毫米
机器质量约为 9，300公斤

技术参数

控制VvB型旋转折弯机

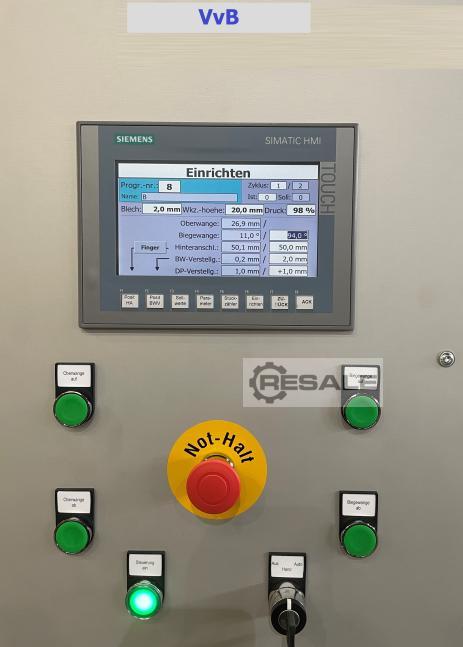

具有数字触摸功能的 HPB

• 以文本形式显示所有机器功能以及机器和操作错误

• 参数输入的操作员指导

•无需参考旅行

• 计件计数器

•操作模式手动，部分自动和自动可用/通过脚踏开关 操作

• 可存储100种产品，产品可由16个弯曲步骤组成

• 对于每种产品，运营商指定：

 刀具高度
 上脸颊夹紧点
 枢轴点设置
 弯曲脸颊调整
 链条尺寸输入

• 对于每个折弯步骤，操作员指定：

 板材厚度
 弯曲角度
 上脸颊开口宽度
 停止尺寸（用于受控停止的设备）

• 标准上脸颊定位;上脸颊移动到操作员设置的夹紧尺寸 （工件的表面保护）

• 在折弯角度序列内的每个折弯步骤中，可以对工件进� ��定义的夹紧

•其他选项是可控的：

 前后止动系统
 液压工具夹具
 旋转上脸颊，用于去除封闭的轮廓
 客户或订单特定的停止和自动化技术

技术参数

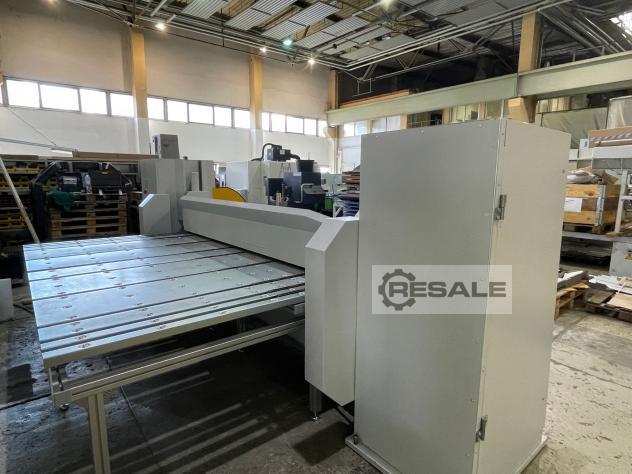

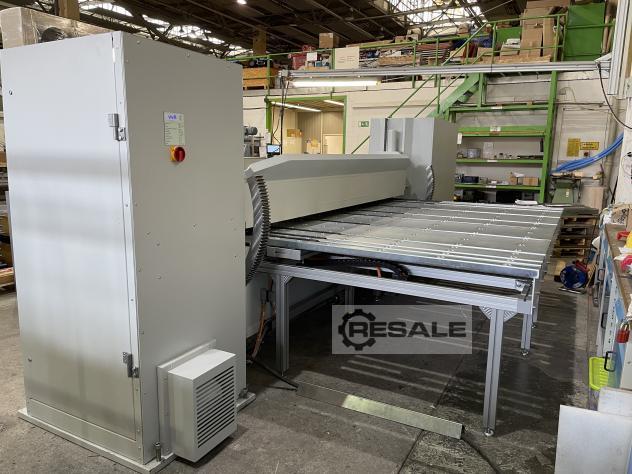

VvB旋转折弯机的后挡板
惠普尔谱系列

• 设计为由钢型材制成的稳定焊接结构

• 通过机器控制在弯曲步骤中可自由编程的停止尺寸

• 通过受控电动机驱动以进行定位

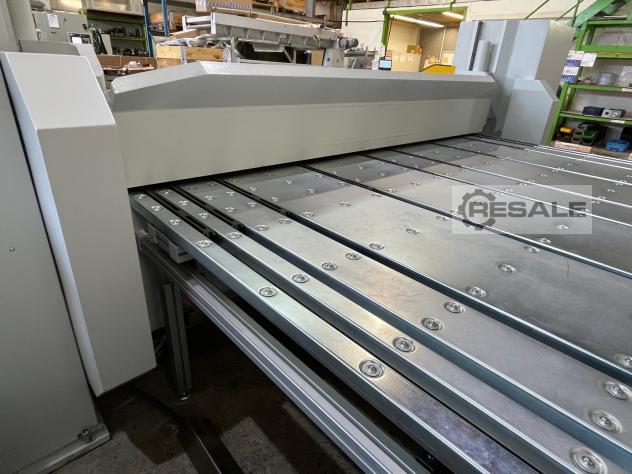

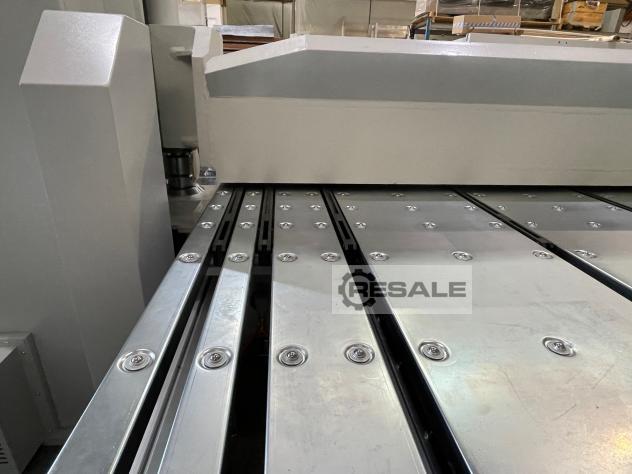

• 封闭式支撑台（带滚珠滚轮的镀锌板）

• 停止指可机械伸缩（可选通过机器控制气动）

• 单排止动指，标配十个止动指

• 可选双排止动指，气动控制，用于加长
seller offer No. resale 2022/05-1
