Technische Daten:
- max. Werkstückabmessung/Bohrabstand L= 2600
mm, B=672 mm- min. Werkstückabmessung/Bohrabstand L= 200 mm, B= 32

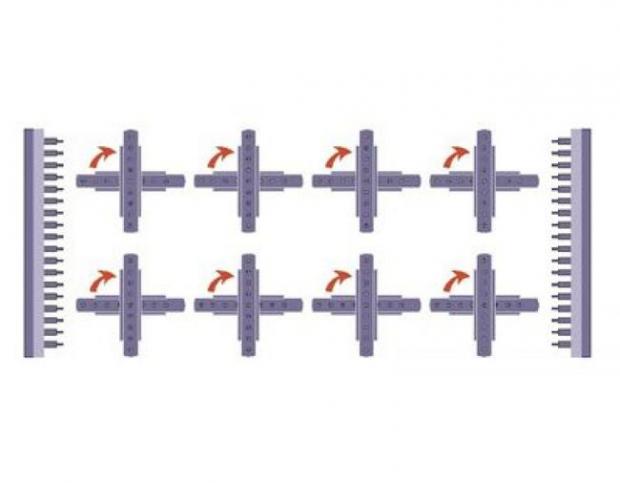

mm- 2 horizontale Bohrgetriebe mit 22 Spindeln, Teilung 32 mm für
stirnseitige Bohrungen- 4 vertikale Supporte von unten mit 8
Bohrgetrieben je 11 Spindeln, Teilung 32 mm für flächenseitige
Bohrungen
, 45Cdrehbar
- Bohrgetriebe mit Schnellspannfutter,
Schaftaufnahme Durchmesser 10 mm- max. Bohrer FI horizontal 13
mm
- 최대. Bohrer FI vertikal 35 mm- Bohrtiefe
수평 0 - 60 mm- Bohrtiefe vertikal 0 - 60 mm
-
Spindeldrehzahl 2840 U/min.
- Gesamtleistung 11,8 kW / 400 V, 50
Hz
- Arbeitshöhe 950 mm- Einstellung der vertikalen Bohraggregate
über digitale Positionszaehler 0,1 mm
Genauigkeit- Verfahrung
der vertikalen Bohraggregate über Linearführungen mit
pneumatischer Arretierung- 8 vertikale Pneumatikspanner
-
Pneumatiksteuerung über Fußventil
- SIEMENS / DELTA PLC
Steuerung

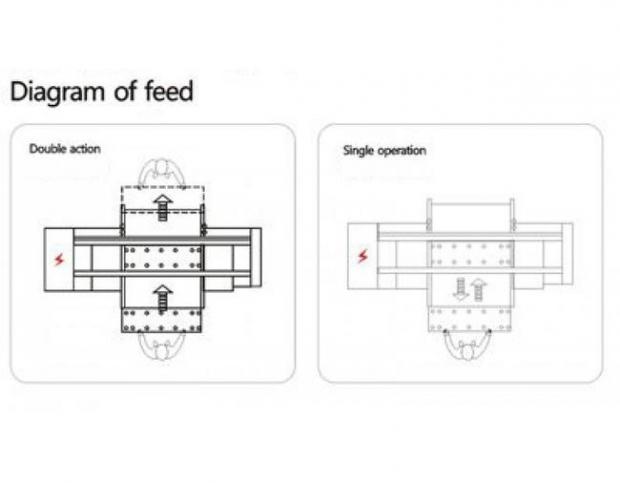

- wahlweise für Einzel- oder
Durchlaufbetrieb
- Sicherheitsreißleine
- CE
Konformität
- Betriebsdruck 6 bar
- Abmessungen L = 5000, B
= 2250, H = 1650 mm
- Gewicht 2600 kg
