Technische Daten:Verfahrwege:
- Arbeitsbereich X - Achse
1640 mm- Arbeitsbereich Y - Achse 3400 mm- Arbeitsbereich Z - Achse
250 mm Arbeitsbereich:
- Arbeitsbereich X - Achse 1260 mm-
Arbeitsbereich Y - Achse 3060 mm- Arbeitsbereich Z - Achse 100
mm

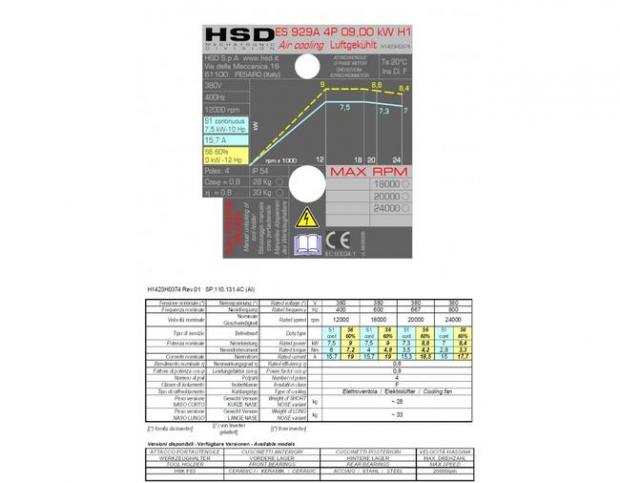

- Spindel Italian HITECO 9.0
kw / HSK 63 F
- Spindel Drehzahl stufenlos 0-24.000 rpm
-
Verfahrgeschwindigkeit 80 m/min.
- Arbeitsgeschwindigkeit 20 m /
min.
- Karusell Werkzeugwechseler 8-fach

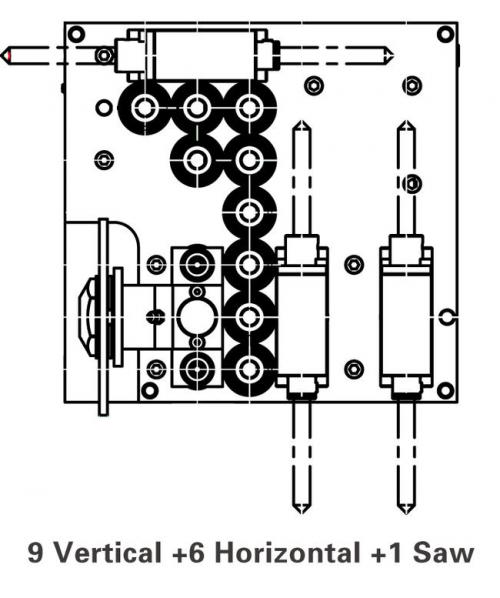

- Bohraggergat mit
9 Spindeln vertikal + 6 Spindeln horizontal + Nutsägeaggregat
-
Verfahrsystem (X & Y Achse) Zahnstangen-Ritzelantrieb
-
Verfahrsystem (Z Achse) Kugelrollspindel
- Verfahrmotoren AC Servo
Motoren YASKAWA
- CAD/CAM Software EXICAM (Englisch)- Steuerung /
Controller OSAI / Italy
- Arbeitsgenauigkeit 0.05 mm
-
Konsolentisch mit einfach zu positionierenden Vakuumsaugern
(SCHMALZ)
und absenkbaren
Werkstückseitenanschlägen
- Werkstückpositionierung in X und Y,
pneumatisch absenkbare Anschläge
- Schnittstelle
Ethernet/USB/CompactFlash Card
- Elektroanschluss 3 Phasen 400 V,
50 Hz
- Betriebsumgebungstemperatur 0-45CC

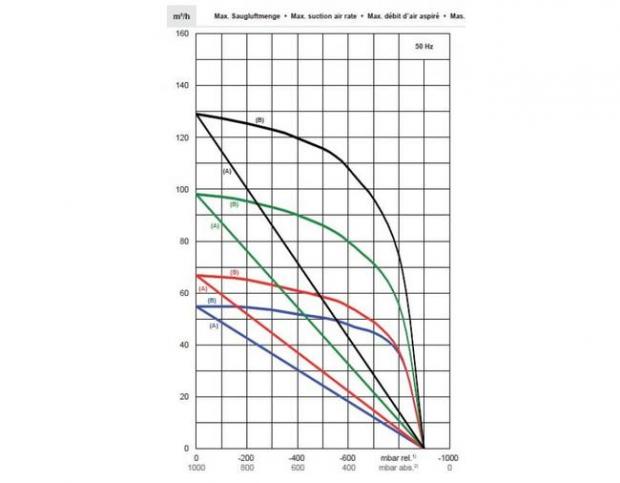

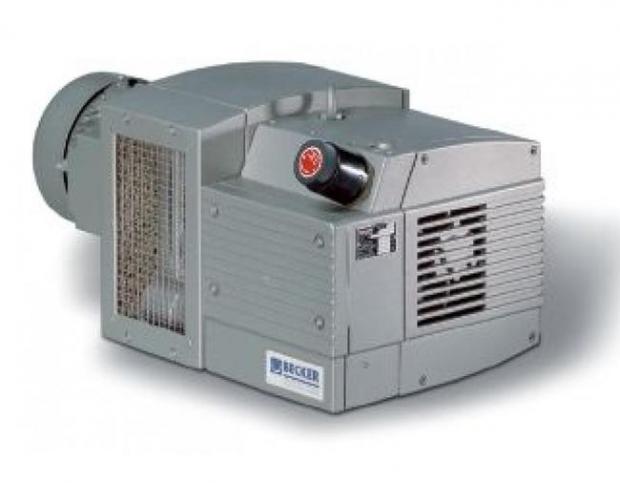

- BECKER
Vakuumpumpe 160 m3/h
- Abmessungen Breite 2100 mm - Abmessungen
Länge 3800 mm
- Gewicht 2900 kg
