- Arbeitsbereich X - Achse 1300 mm- Arbeitsbereich Y - Achse 1300 mm-
Arbeitsbereich Z - Achse 200 mm- Arbeitsgenauigkeit -+0,04/300 mm-

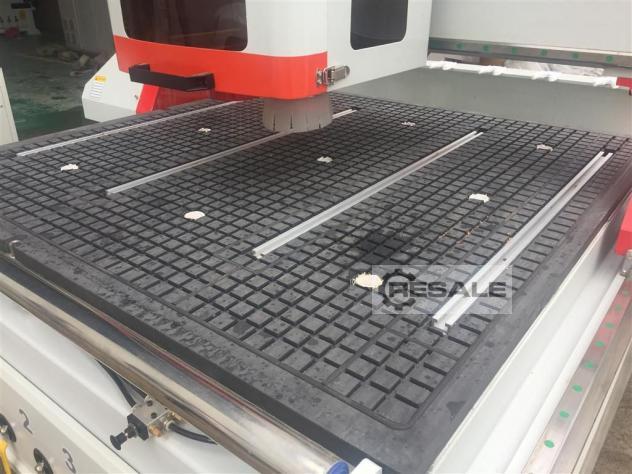

Vakuum - Rastertisch mit 4 Sektionen und T-Nuten inklusive
Vakuumpumpe- Max. Verfahrgeschwindigkeit 10000 mm/min- Max.
Arbeitsgeschwindigkeit 6000 mm/min
- Frässpindel Motor 2,2
kW / ISO 20, Wassergekühlt

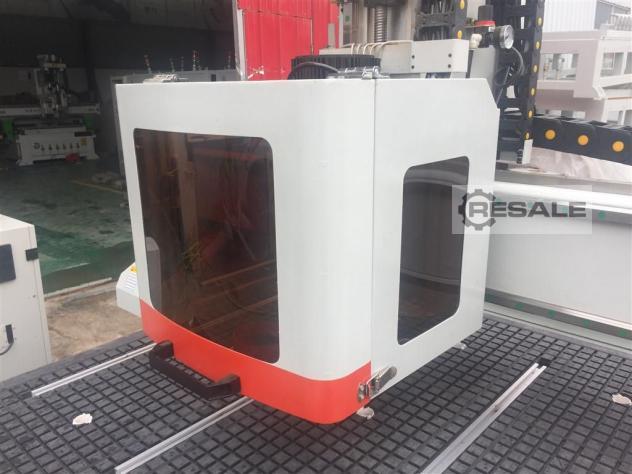

- Werkzeugwechsler 6-fach,
seitlich
- Spannzangen Werkzeugaufnahme Durchmesser 3, 6, 8,10,12
mm
- Drehzahl Frässpindel 6000-18000 U
/ min.
- Antriebsmotoren Schrittmotoren
- Spannung 400
V/50Hz

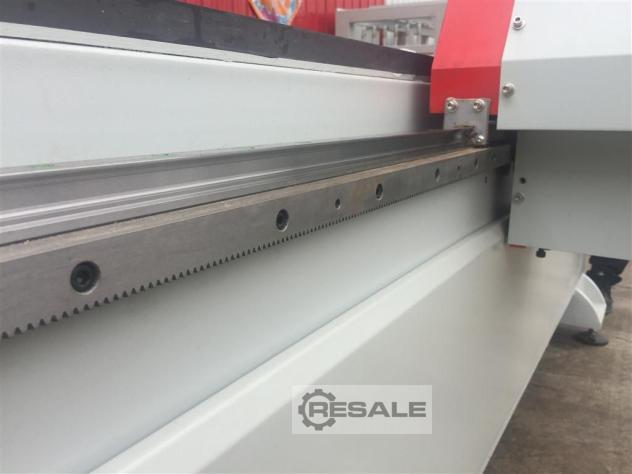

- Führung in X, Y Richtung Linearführung + Zahnstange-
Führung in X, Z-Richtung Linearführung + Kugelrollspindel
-
Befehlssprache G-code
- DSP Steuerung NK 105 (옵션: Mach3
Steuerung, PC und Monitor)- CAD/CAM Software Vectric CUT2D PRO
(NESTING Inclusive)
- Werkstückpositionierung, pneumatisch
absenkbare Anschläge
1 x Stück in X ,2 Stück in Y
-
Werkzeuglängen 센서
- Sicherheitslichtschranke Vorschrift nach
EN 848-3
(Optional einseitig, zweiseitig oder dreiseitig je nach
Aufstellungsgegebenheiten vor Ort)
- Umgebungstemperatur 0-45CC,
relative Luftfeuchtigkeit 30-75 %
- Gewicht 700 kg
Germany
