Technische Daten:
- Verfahrbereich X - Achse 3700 mm-
Verfahrbereich Y - Achse 1600 mm- Verfahrbereich Z - Achse 200 mm-
Arbeitsbereich X - Achse 3685 mm- Arbeitsbereich Y - Achse 1550 mm-
Arbeitsbereich Z - Achse 70 mm
- Lade-
Entladegeschindigkeit 15 m/min

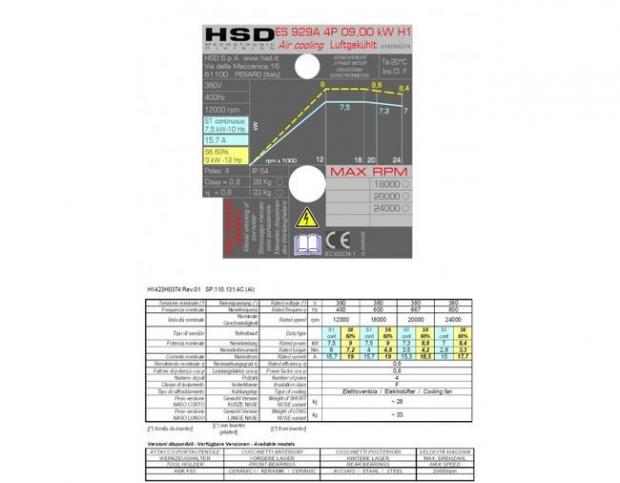

- Frässpindel luftgekühlt HSD /
Italy 9.6 kw, HSK 63 (옵션 11 kW HSK 63F)
- Spindel Drehzahl
stufenlos 24.000 rpm
- Werkzeugwechsler,
Karusell 8-fach,
mitfahrend

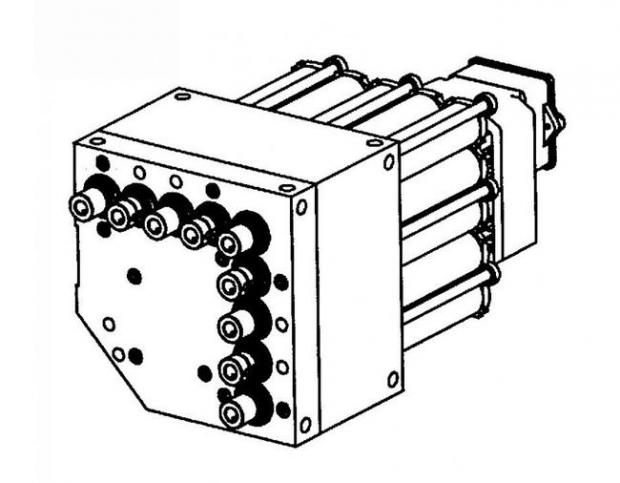

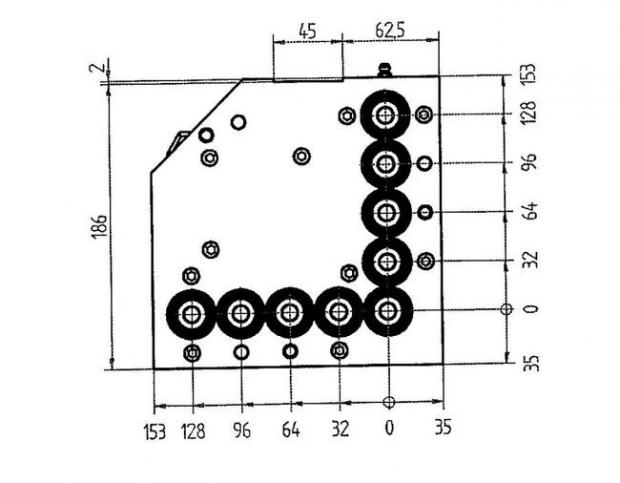

- Bohraggragat VERTIKAL 5 + 4 FAM / Italian
5
Spindeln in Y-Richtung, Bohrabstand 32 mm 5 Spindeln in X-Richtung,
Bohrabstand 32 mm
- Verfahrsystem (X & Y Achse)
Zahnstangen-Ritzelantrieb- Verfahrsystem (Z Achse)
Kugelrollspindel
- Verfahrmotoren AC Servo Motoren YASKAWA
-
hochgenaue THK Linearführungen mit Langzeitschmiereinheit in X, Y, Z
Achse
- SHIMPO Getriebe Antrieb
- max.
Verfahrgeschwindigkeit 80 m/min
- 최대. Arbeitsgeschwindigkeit
25 m/min
- Arbeitsgenauigkeit 0.05 mm
- Vakuum - Rastertisch
mit 4 Sektionen

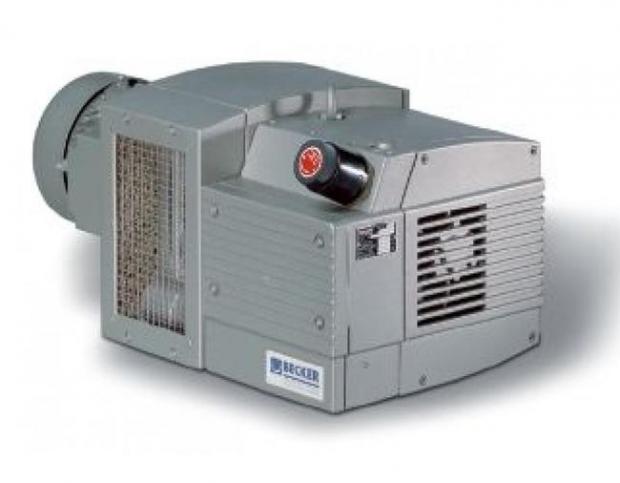

- BECKER Vakuumpumpe trockenlaufend,
luftgekühlt, 2 x Leistung 129 m3m/h = 258 m3/h
-

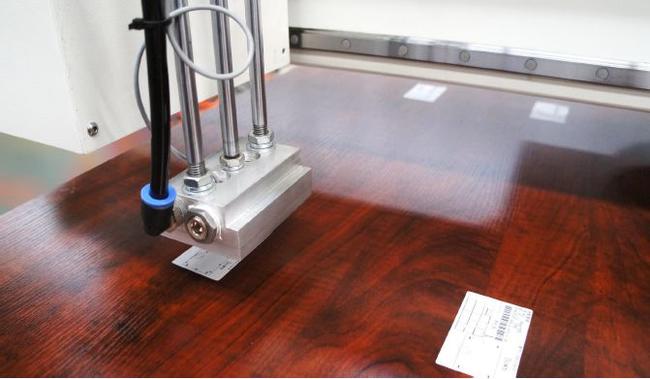

Werkstückpositionierung, pneumatisch absenkbare Anschläge je 2
Stück in X und Y
- Werkzeuglängen Sensor
- CAD/CAM Software
EXICAM
- Steuerung OSAY
- Schnittstelle
Ethernet/USB/CompactFlash Card
- Sicherheitslichtschranke
Vorschrift nach EN 848-3
(Optional einseitig, zweiseitig oder
dreiseitig je nach Aufstellungsgegebenheiten vor Ort)

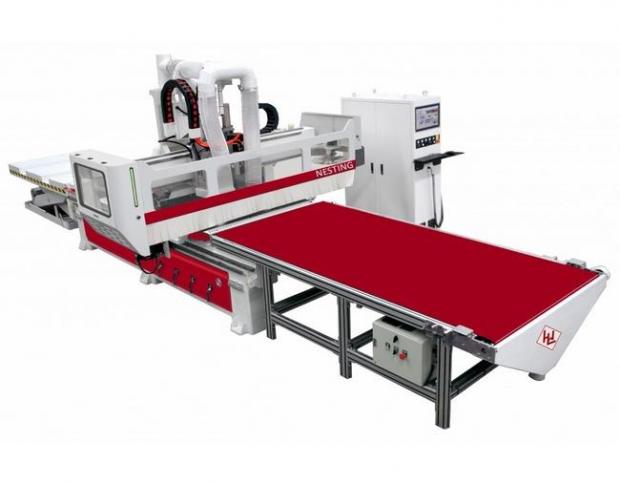

- inklusive
Be- und Entladesystem
- Bechickung über hydraulischen
Scherenhubtisch- Das Werkstück wird mit Vakuumsaugern die am Portal
fixiert und vom Scherenhubtisch
in die Maschine
gezogen.
- Nach dem Nesting wird das Material durch einen
Schieber auf das Transportband
des Abschiebetisches
gebracht.
- Elektroanschluss 3 Phasen 400 V, 50 Hz
-
Betriebsumgebungstemperatur 0-45CC
- Abmessungen Breite ca. 2100
mm - Abmessungen Länge ca. 8800 mm
- Gewicht Gesamt ca.
6000 kg
Germany
